一、.概述

1.1我公司的电子皮带秤是对散状物料进行连续输送和计量的理想设备，具有结构简单、称量准确、使用稳定、操作方便、维护量小等优点，广泛应用于冶金、电力煤炭、矿山、港口、化工、建材、公路等行业。

它单机可用于计量又可多机组合进行计量，用于对各种粉状、颗粒状物料进行连续输送的动态计量，为特殊工业现场的生产、控制、管理提供准确性的计量数据。

该称重系统是随着现代工业生产的高度自动化和过程控制的日益复杂化而发展起来的，它融和自动控制技术、计算机技术与通讯技术为一体，具有技术先进、功能完备、应用灵活、运行可靠等优点，并且随着计量仪表智能化程度的提高，使系统控制更灵活，功能更强，是企业生产工艺过程较理想的控制系统。

1.2使用环境

在正常负荷下，流量在20-100%内变化动态累计误差优于

    ±0.5~±1.0%

适用于煤矿井下有煤气瓦斯爆炸的危险环境

适用皮带宽度：500-2200mm

皮带速度：0.1-5m/s

称量范围：10-10000t/h

平均无故障运行时间大于50000小时

工作条件和安装条件

    电源电压：AC85~265V 50Hz

    环境温度：机械：-30℃- +50℃  仪表-25℃- 65℃

二、本项目现场主要技术参数

1. 皮带宽度：      1000mm

2. 皮带倾角：

3. 输送物料：       煤炭

4. 称量范围：       300t/h

5. 皮带速度：

6. 输送机型号：

三、设备技术规范

1、电子皮带秤设备组成

徐州三原中控技术有限公司生产的ICS系列电子皮带秤是对散状物料进行连续计量的理想设备。本系统主要由称重桥架、称重传感器、速度传感器、测速装置、称重显示器、屏蔽电缆及远传转换器辅助设备等组成。

2、工作原理

电子皮带秤是对散状物料进行连续计量的理想设备。本系统需由称重桥架、称重传感器、速度传感器、称重显示仪表、及辅助设备组成。

装有载荷传感器的称重桥架，需安装于输送机的纵梁上，检测皮带上的物料重量，产生一个正比于皮带载荷的电气输出信号。速度传感器提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。

当物料通过秤的同时，重量信号和速度信号送到二次仪表，通过放大、A/D转换, 计算出瞬时流量和累积量，并显示于称重控制器前面板。

计量系统：

   计量系统（称重装置）根据输送机长度及物料流量大小等参数设计，由称重桥架、称重传感器、测速装置、称重仪表等组成。各部分详述如下：

1) 机械部分

电子皮带秤秤体使用环境：可用于井下恶劣粉尘环境：

工作温度：-25℃～+60℃；工作湿度：＜98%；

· 智能型，高精度，自动连续的动态电子皮带秤，适用安装在水平或倾角的皮带输送机上；

·秤架采用矩形方钢管结构,具有足够的刚度和强度,表面积灰少,刚度指标优于1/2000,适应重载及超载的工况。

·称重传感器安装在秤架方梁内，处于受拉状态，系统稳定性好，且不受外部水、尘污及物料堆积的影响,系统计量精度；

·支点采用无摩擦橡胶耳轴支撑，线性度好，适用于在各种恶劣环境下适用。

·耳轴支座采用具有自动调整安装位置的结构，使耳轴受力均匀。

·杠杆支点座、横梁位置采用螺栓连接、不采用焊接结构，方便根据现场灵活调整。

· 称重传感器受偏载影响小，精度高；

· 矩形碳素钢，钢性强，使秤体表面积尘减至最小；

· 单元组件结构，力传递环节少，安装简捷、方便；

· 独特的传感器联接结构，称重稳定；

· 抗侧向力，抗水平分力，有效的减少跑偏和落料位移对精度的影响。

· 称重传感器采用独特关节轴承及球面垫联接方式，回复性能好，称重稳定；

2).防爆型测速装置

测速传感器：选用日本欧姆龙公司产品配备防爆外壳，该测速装置测速准确，不受重复启动及变频高低速的影响，即使在有机械振动、自激振动和电气噪音时也能保持稳定。

3）防爆型称重传感器

称重传感器：选用美国世铨公司防爆型产品，材料为不锈钢，性能稳定，精度优于0.3‰，具体参数如下：

·  非线性：                  小于额定输出的0.03%

·  重复性：                  小于额定输出的0.03%

·  滞  后：                  小于额定输出的0.03%

·  温度灵敏度：              零值时为±0.0003%℃

·  激励电压：                由积算器提供10VDC

·  防护等级：                油浸后为IP68

4）防爆型称重显示仪表

⑴  使用环境：可用于井下、选煤厂恶劣粉尘环境：

工作温度：-25℃～+45℃；工作湿度：F级（DN40040）；

供电：AC85～264V（±15%） 50Hz，±15%，20VA

防爆等级：Exd[ib]I   防护等级：IP56

⑵  称重仪表外壳为坚固的金属结构，抗震防尘。

⑶  硬件采用24位单片机、24位快速AD芯片以及带温补5.1寸超大屏幕液晶显示屏，具有超大产量存储容量、断电永不丢失、接口丰富多样、4-20ma瞬时流量输出、RS485远程通讯、兼容性强等功能。可显示班产量、累计量、瞬时流量、负载、信号电压、皮带速度、时间、日期、皮带启停状态等参数；操作、标定、具有自动复位、数据永久保存，断电永不丢失，具有4-20mA标准流量输出、RS485/RS232通讯输出。

⑷  具有自动调零、自动校正系数、自动诊断故障等功能；能接受来自外部煤流量等的有关位置信号，输出皮带秤故障信号，并具有停电保护数据功能，数据储存等功能。

⑸  强大的存贮功能，可以实现累计和存贮。累加值最大可达10位；

⑹  丰富多样的校准方式，可以通过链码校准、挂码校准、实物校准等多种量程校准方式进行校准。

⑺  打印功能可以使用户方便地即时或定时打印出当前运行状态和各种报表。

⑻  丰富的通讯接口：2路开关量其中1路开关量输入1路开关量输出，2路模拟量其中1路模拟量输入1路模拟量输出。

具有：RS-232/RS485工业环网以太网等实现数据的输出，支持OPC可向计算机连续输出重量数据及状态。

⑼  具有自动调零、自动调间隔、自动诊断故障功能。具有历史查询、定期查询功能。

原理图

四．设备交货进度与包装运输

4．1设备的交货进度要满足工程安装进度的要求。

4．2包装运输：简易包装，汽车运输。

五．全面质量服务

u服务内容

Œ 现场服务计划：供方工程师提供机械、电气指导安装调试，以满足实际安装调试需要为原则。

 安装、调试重要工序：机械、电气安装，整机、系统运行调试。

Ž 培训计划：仪表操作、运行操作、工作原理、全面系统培训。

u服务承诺

l  我公司对设备的安装、调试进行现场指导和服务，并及时解决发生的问题；

l  我公司长期优惠供应需方所需备品配件；

l  如本设备一年内因零部件出现非人为故障，免费更换，一年以后，按厂价提供备品备件。

l  设备到现场后若有缺件或损件，我公司将及时提供；

l  产品质保期为验收合格后一年；对产品实行保修一年，终身维护；

l  设备出现故障或用户操作人员遇到技术难题，我公司在接到用户通知后，1小时予以答复， 24小时之内派出合格技术人员赶赴设备现场；

l 对用户操作人员提供免费培训，直至能熟练地使用我公司产品。

附：价格及供货范围

1．报价表：

                                                              单位：人民币元

2．供货范围

I 皮带输送机数据:

II 请完整填写以下相关尺寸数据:

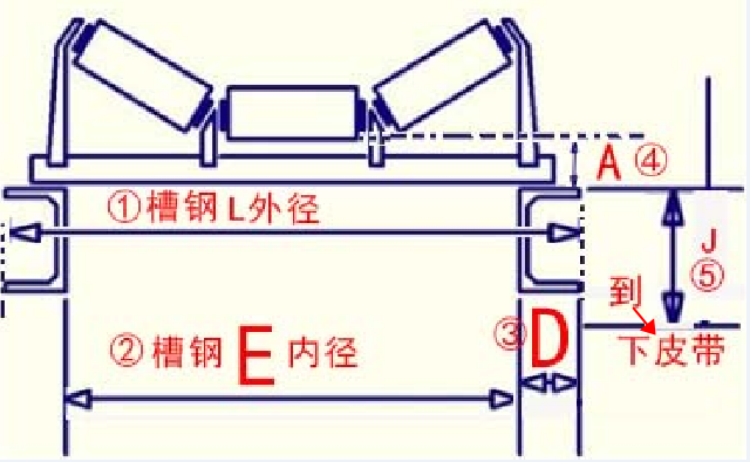

A为槽钢上表面到下托辊上表面的距离（如示意图）            D为槽钢宽度

E为槽钢内边缘的距离                         J为槽钢上表面到下皮带的距离

F为槽钢中心之间的距离-----注意，F可以通过直接测量最外侧两条槽钢宽度减去D计算得出。
