简介

装载机秤是一种安装在装载机上对每斗物料进行动态称量、自动累加的称量设备，安装时不需改变装载机的原有结构。

工作原理：在连续举升装载机铲斗过程中，当铲斗举升至位置传感器所在的称量段时，称重仪表采集来自装载机铲斗举升油缸上下腔油压传感器的压力信号，经信号处理与补偿运算后，得到每斗的物料重量（单斗重量），并自动累加至累计重量，同时显示超差值/欠差值与报警状态。司秤员可根据报警状态，确定本次累加值是否有效（当单斗重量超过“单斗限载值”时，进行“单斗超重”报警；当累计重量值超过超载允许范围时，进行“超载”报警；报警时可从累计量中扣除单斗重量）；根据欠差值，确定每一斗的装载量，以防整车装载超限。整车装载完成后，手动打印报表。

适用装载机机型（1-12t）：柳工ZL、厦工XG、龙工ZL/LG系列、徐工ZL/LW系列、晋工ZL/ JGM系列、临工LG系列、成工ZL/CG系列与进口系列。

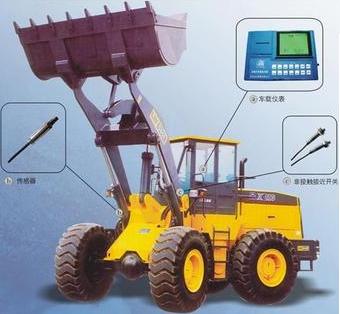

系统组成

称重仪表：1台。

油压传感器：2
个。

板型三通：2
个。

位置传感器：1个。

热敏打印机[进口打印机芯]：1台。

安装附件：1套。

仪表技术指标

电源：DC24V±30%，Max. 10W。

24位∑-△ADC**采样频率：400Hz；非线性度：0.005%FS。

油压传感器激励电压输出：DC5V。

2路油压信号输入范围：0~10mV，0~20mV，0~70mV，0~100mV，0~200mV，0~700mV，0~1V，0~2V，0~5V。

位置传感器激励电压输出：DC12V。

称量范围：100~12,000kg。

显示分度：1kg、5kg、10kg、70kg、100kg。

外形尺寸（宽×高×深）

235.5 × 227.5 ×119.5 mm。

工作温度：-20℃~+40℃。

防护等级：IP65。                                                            23.

系统精度

单斗精度：0.5%~2%FS。

累计精度：优于±1.0%（OIML Y(b)精度等级）。

特点：

微电脑控制，智能化程度高；

抗冲击机壳，外形美观，全密封设计，适于粉尘环境。

整机EMC设计，抗干扰能力强，适用于工业环境。

采用DC24V直流电源，直接由装载机电瓶供电，电源极性反接保护。

超大TFT彩色液晶显示屏（640×480点阵），中/英文显示。

中文/英文键盘，菜单操作与快捷操作（带按键音）相结合。

1路油压传感器称重信号输入与1路定高传感器（位置开关）开关信号输入。

采用高精度高速∑-△A/D转换模块，13万内码[AD值]。

具有自动加密、按键加密、按键解密、数字调校、数字设定与接口测试功能。 采

用独特的补偿算法，以补偿油门变化与升举速度的变化带来的称重误差，确保称重精度与稳定性。

除显示报警外，可输出语音报警信号至外接扬声器。

超大存储空间，可存储/查询/打印999个车皮的装载记录，每条记录可容纳60斗的单斗载重。

可采用查询方式调出历史记录，继续装载。
