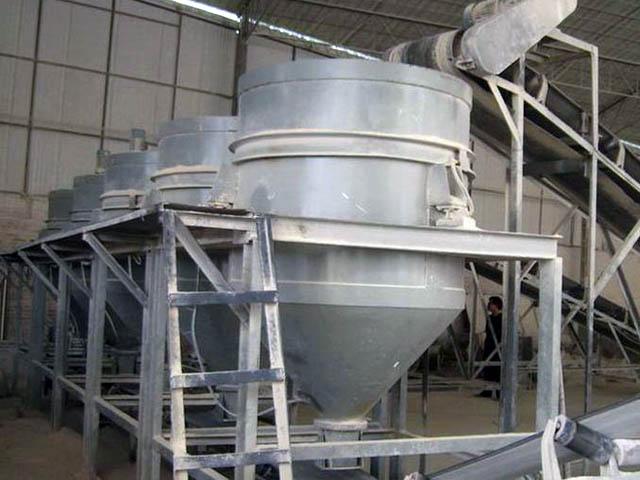

料斗秤及配料系统

一、概述

SY-LDC-X系列料斗秤是一种理想的散装物料现代化的自动称量设备；广泛应用于港口、码头、粮食、冶金、化工、电力、有色金属、煤炭、建材、陶瓷等行业粉状和颗粒状的散装物料的计量及配料，具有安全可靠，性能稳定，计量精度高，维护简单方便等优点。

二、分类：

按控制方式可分为累计料斗秤和失重料斗秤（又叫失重秤或减量秤）两种。

SY-LDC－LX累计料斗秤（静态料斗秤）将一批物料分成不连续的载荷序列并称出每次的重量值然后进行累计，得出累加总重量，具有静态秤的优点，称重精度非常高，相等于静态秤。

SY-LDC－XS失重料斗秤（减量秤）：由给料装置按工艺要求控制给料量，控制器将每个单位时间内的“失重值”与设定值进行比较，根据偏差自动调整给料量，从而保证了连续给料的精确性。

三、组成、原理、工作过程

1、称重系统的组成：

主要由料斗、钢结构支架、卸料装置、高精度称重传感器、接线盒、信号电缆和智能化称重显示器、电气控制系统、标定设备、计算机（可选）等组成。

可与上位机管理系统连接，PLC或工控机进行自动化控制。

2、工作原理：

称重传感器安装于料斗之下，通常用3个或4个，物料重量作用于传感器后转换成电信号，传送到称重仪表进行显示、记录和数据处理，可拓展进行自动化控制。

3、工作过程：

加料设备向计量料斗加料→计量并累计重量→打开卸料装置放料→放料完毕→自动关闭放料装置。

上述过程自动循环进行，仪表自动累计物料重量，也可将结果上传到计算机进行自动化管理。

四、技术指标

1、基本数据

(1)物料组成：颗粒状、粉状、散状物料等

(2)额定称量(t)：1，2，3，5，10，15，20，30，40，50，60，70，80，90，100

(3)料斗有方斗和圆斗：

方斗料斗宽度(m)：1，1.5，2、2.5、3、4，5，6，7，8，10也可具体设计

圆斗料斗直径(m)：0.5，1，1.5，2，2.5，3，4，5，6，7，8，9，10也可具体设计

2、
技术参数

检定精度: ±0.10％

称量范围：1～200t

工作方式：间断或连续

环境温度：-20℃～120℃

系统电源：AC220V、50Hz

安全过载：200%F.S.

可与上位机管理系统连接，PLC或工控机

进行自动化控制。
