循环链码工作原理：

　　ELM-XH型动态循环链码校验装置安装在电子皮带秤现场附近，位于电子皮带秤秤体处的输送机上方。使用过程中，链码圈通过电动推杆的运动搭压在皮带上，链码圈随皮带平稳运转。当链码圈转动一圈时，作用在皮带秤上的重量就是链码圈的标准重量，当链码圈不停转动N圈时，仪表通过测速传感器的信号传递得出作用在皮带秤上的重量为：圈数X标准重量。皮带秤仪表显示值应以本仪表示值为准进行调整，从而实现皮带秤的动态模拟负载试验。

　　循环链码设备组成:

　　主要由循环输送机，标准链码，校验显示仪表，升降系统，测速传感器，电控系统等组成。

　　系统特点：

　　校验链码

　　◆ 链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性,使得校验更直观可靠；

　　◆ 动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验；

　　◆ 校验过程中,校验仪表可显示标定值，并可将数据远传至集控室,以方便用户核校当前电子皮带秤计量的精度；

　　◆ 校验过程方便快捷，自动化程度高，省时省力，准确可靠；

　　自动循环链码标定装置由钢结构支架、导向轮、标准链码、拖辊、升降机构、移动小车、电气控制系统等组成。

　　系统主要特点

　　◆链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性，使得校验更直观可靠。

　　◆动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验。

　　◆校验过程中，校验仪表可显示标定值，并可将数据远传至集控室，以方便用户核校当前电子皮带秤计量的精度。

　　◆校验过程方便快捷，自动化程度高，省时省力，准确可靠。

　　五、工作环境

　　◆ 环境温度：-10--60℃,机械-35--60℃

　　◆ 电源：220VAC（+10%/-15%），50HZ（±2%）

　　380VAC（+10%/-15%），50HZ（±2%）

　　六、主要技术参数：

　　链码单位重量(kg/m) 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200

　　链码精度 M11级

　　系统精度 ±0.1%

　　校验皮带秤容量 1-6000t/h

　　适用输送带宽度 500-2200mm

　　总功率 4kw

　　仪表输出接口 RS232/485,4-20mA，固态继电器脉冲输出

　　2.1 循环链码数量：循环链码分单链、双链、三链和四链，分别对应不同的输送带宽和用户的个性化要求。

　　2.2 循环链码重量：覆盖10—200kg/m 的选择范围，满足0.5—2.2m带宽的皮带秤校验。

　　2.3 链码长度： 可适应不同托辊数量和称量段的皮带秤架。

　　3.工作原理

　　PXL系列电子皮带秤动态校验装置共有四部分组成，分别为标准循环链码、循环链码机架、升降系统、控制显示系统。整套系统进行信号采集、计算、处理、控制、显示。控制部分采用可靠的的PLC控制器进行控制，配置的高精度积算仪表能在就地显示链码校验装置的状况；系统通过采集速度信号计算并显示标准链码的瞬时流量和累积流量，同时采集电子皮带秤的信号进行同步显示，从而对皮带秤的示值进行校准；系统具有对链码校验装置进行远程启/停控制的功能。如果选配远程上位系统，可完成远程操作监控和校验的全过程。

　　4.结构特征

　　4.1标准循环链码

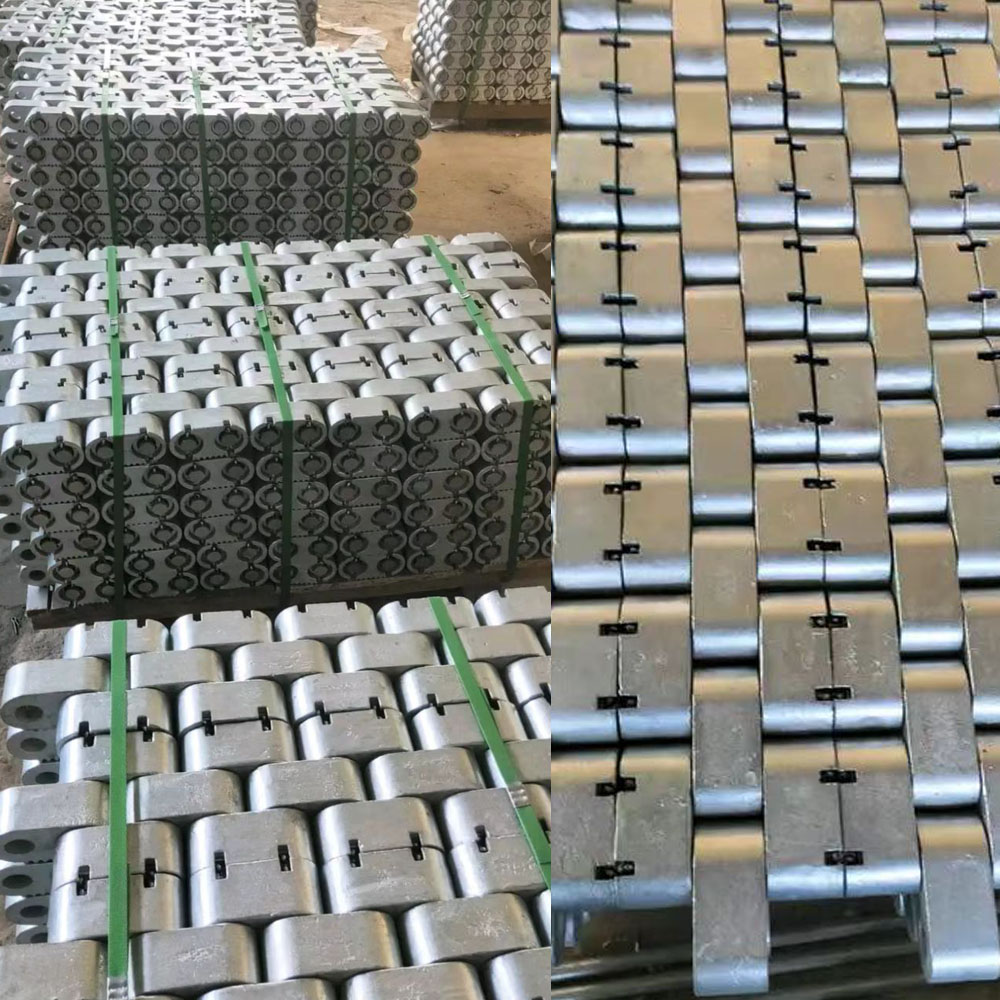

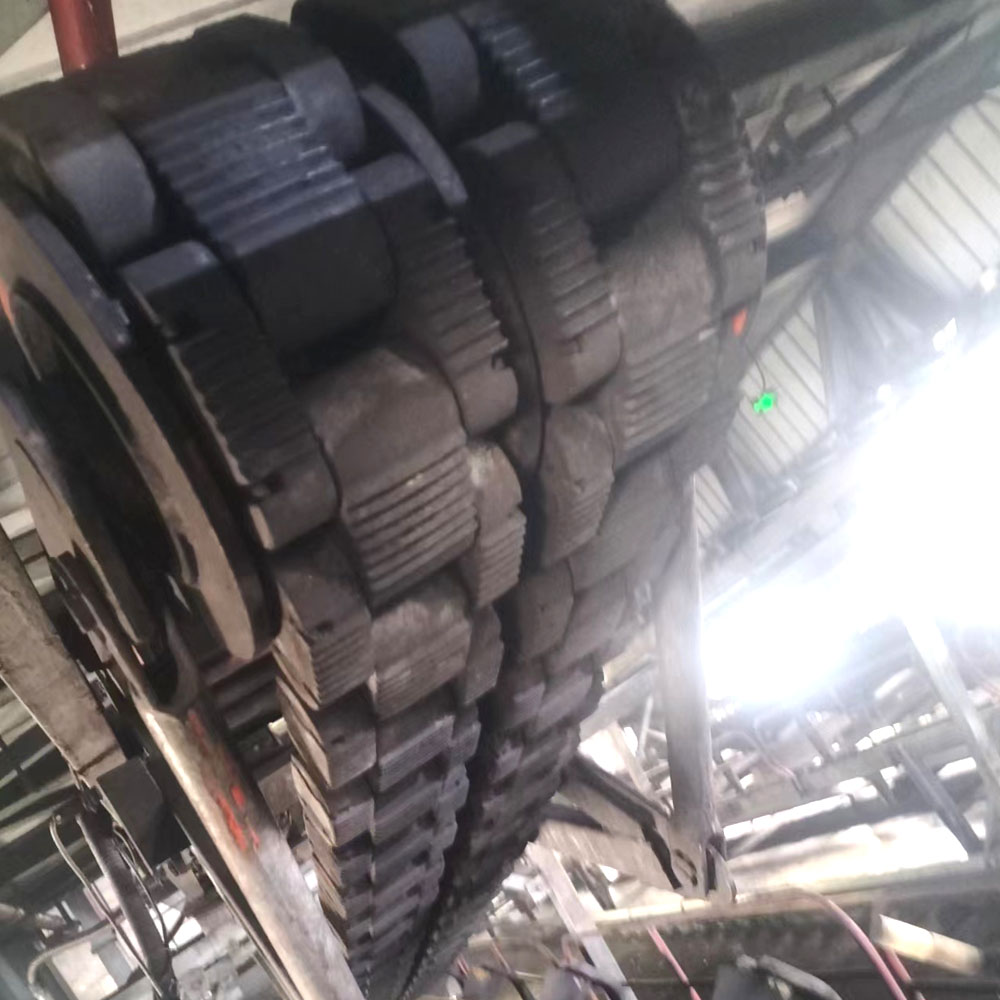

　　每套装置的每条链码由标准链节组装构成；每条链节190个码块；

　　标准码块为方柱形结构，相互间用链条连接。

　　码块采用特殊材质制作，其表面经精加工和特殊工艺处理。

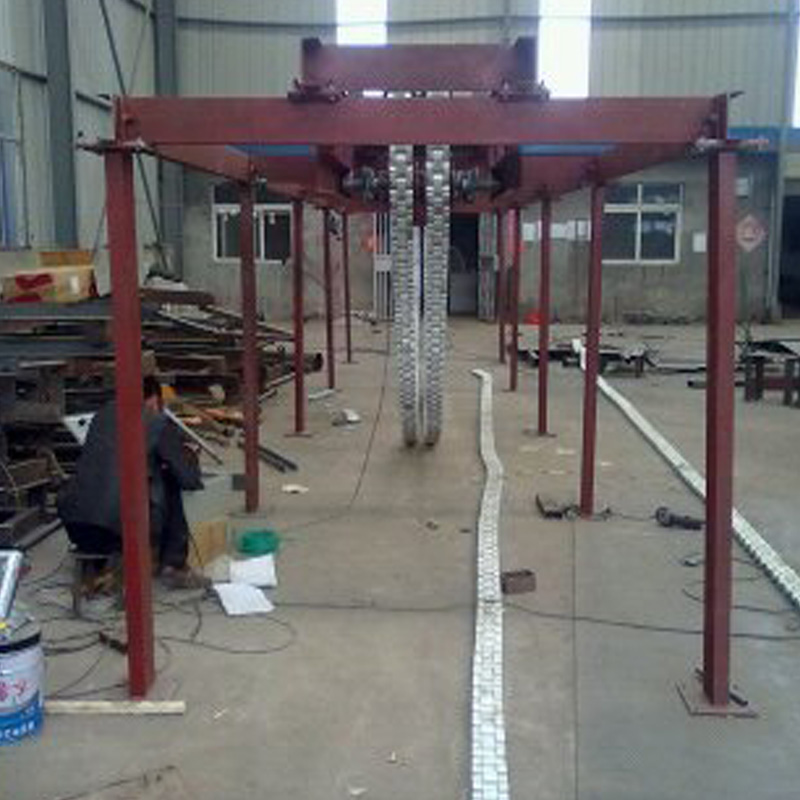

　　4.2循环链码支架

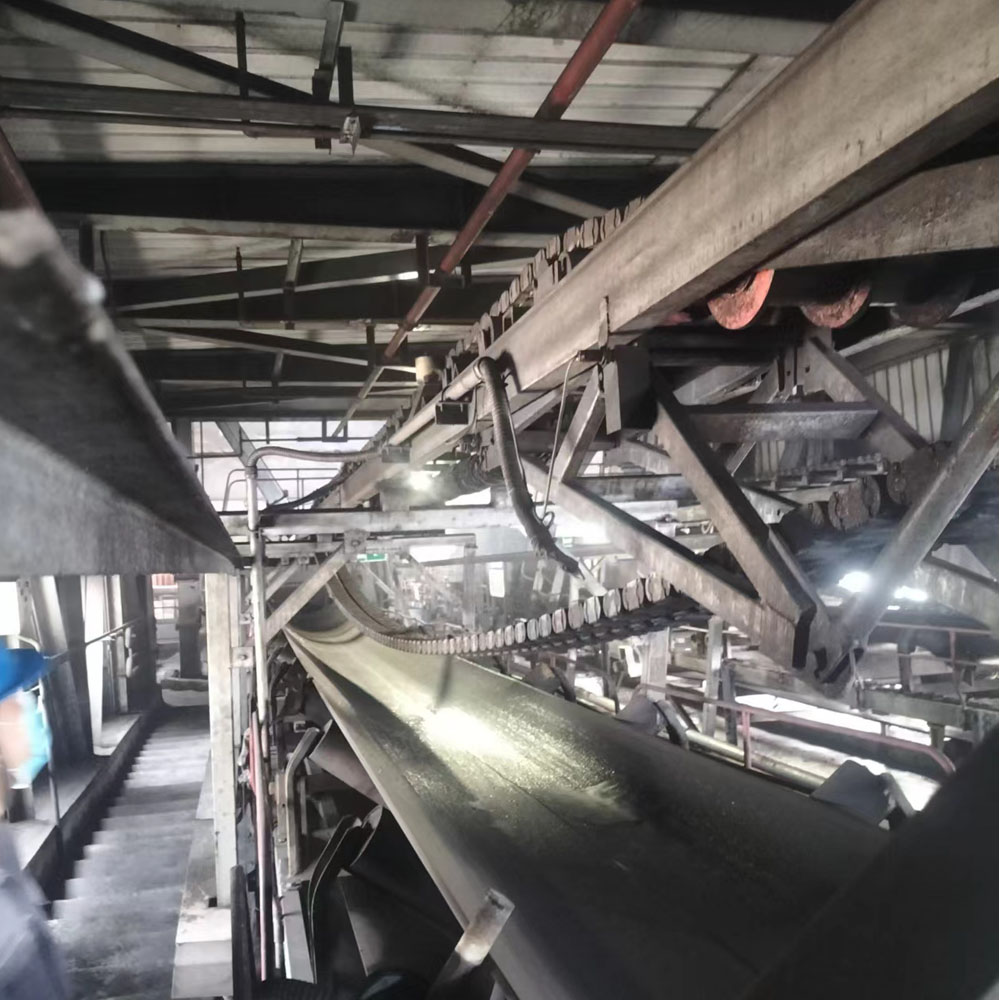

　　安装在现场的皮带机上方，布置在皮带秤的上方约1.5m的高度内。

　　对链码、转动机构和提升机构进行支承。

　　4.3速度传感器：采用高精度的光电编码器。

　　输出脉冲：100脉冲/转

　　4.4控制系统

　　对整套系统进行信号采集、计算、处理、控制和显示。

　　控制部分包括显示器、PLC、电器元件和控制箱等部件。

　　4.5升降系统

　　升降系统采用水平涨紧结构，用电动推杆驱动活动齿轮与链码；

　　系统装置可进行自动收放；

　　通过控制柜上的按钮可自动进行链码升降操作

　　5.技术参数

　　5.1系统参数

　　动态累计重复性：  ±0.1%

　　动态累计系统误差： ±0.05%

　　累计分度值：    10kg

　　电源电压：     AC380V 三相五线制

　　电源频率：     50Hz

　　设备总重：     约3800Kg

　　适应输送带宽度：  500~2200mm

　　适应出力范围：   100~ 10000t/h

　　整机消耗功率    约3—15kW

　　5.2升降系统参数：

　　型式：      水平涨紧

　　电动推杆功率：  3.0-~5.5kW

　　行程：      800-1000mm

　　5.3显示仪表

　　型式：      LCD

　　显示误差：    0.01%

　　显示分度值：   10Kg

　　循环链码由仪表、托辊系统及钢构、封闭链码圈、升降系统、电控装置组成

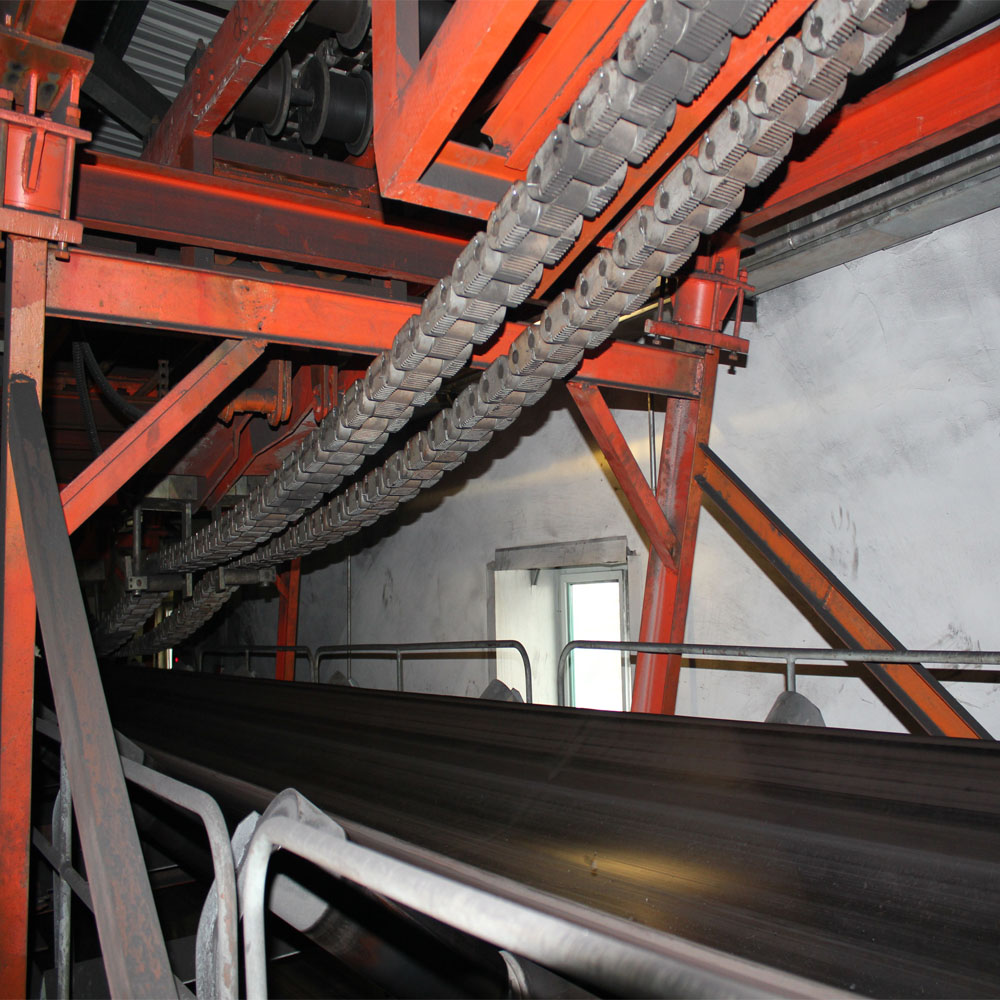

　　皮带秤循环链码(图1)

　　设备优点

　　1.完全模拟皮带运输实料，量值传递准确，动态累计误差±0.1%；

　　2.表面经防腐处理，使用年限可达20年之久

　　3.系统集成度高，操作简便，一键按钮便可整机收放；

　　4.故障率低，控制部分由进口PLC控制；

　　5.4-20MA模拟量输出，并显示循环链码的瞬时流量、累计流量、运行速度及报警信息。

　　应用

　　循环链码可用于所有通用型皮带秤的动态校验，适用于电厂、矿山（煤仓结算）、码头、港口、建材、焦化等需要精密计量贸易结算的场合

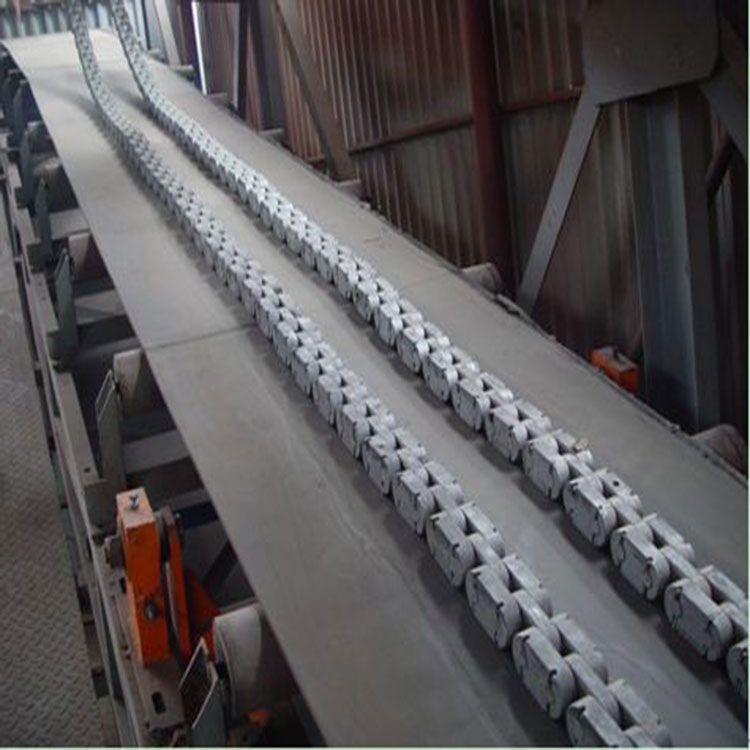

　　工作原理:循环链码安装于电子皮带秤的正上方，输送机空载运转时，封闭链码圈平稳放置在运输皮带上，覆盖整个皮带秤称量区域；由输送机带动链码圈转动，反复循环称重，模拟输送实料状态，从而完成动态校准。校准完成后，由升降系统将链码圈提升一定高度，并不妨碍皮带输送机运输物料。

供货范围：

　　现场服务计划：专工、工程师提供机械安装、电气安装指导，并负责调试、技术培训等；承诺按需方要求派员指导，以满足实际安装调试需要为原则。

　　安装、调试重要工序：机械、电气安装，线路布置，整机、系统运行调试。

　　培训计划：仪表操作、运行操作、工作原理、全面系统培训。

　　设计联络计划：合同签订后组织技术人员了解现场，具体设计时应采用电话、传真或信函等多种方式联系，不论是同设计单位还是同使用厂家，以确保设备的实用性。

　　服务承诺

　　l  我公司对设备的安装、调试进行现场指导和服务，解决发生的问题；

　　l  对产品实行保修一年，终身维护；

　　l  我公司长期优惠供应需方所需备品配件；

　　l  设备到现场后若有缺件或损件，我公司将及时提供；

　　l  设备出现故障或用户操作人员遇到技术难题，我公司在接到用户通知后， 4小时予以答复，24小时赶赴现场。

　　l  对用户操作人员提供免费培训，直至能熟练地使用我公司产品；

　　l  公司每年举办一次用户培训班，对产品进行系统地讲解和实地操作，并广泛听取用户意见和建议，收集来自用户现场的第一手资料，以完善我公司的产品及服务。
