全悬浮电子皮带秤
ICS-14系列全悬浮电子皮带秤
采用全悬浮式称重桥架，该桥架无支点和运动部件，具有长期稳定性，称重性能好,精度高等优点，动态计量误差小于±0.25%，为商业结算提供依据，主要适用于现场工艺要求高或需要进行贸易结算的场合。

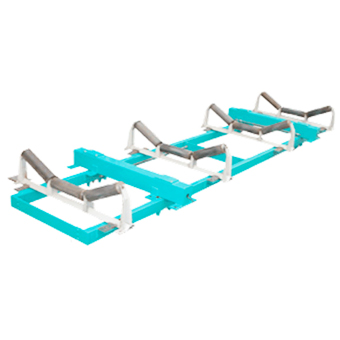

14型称重桥架为具有四组称重托辊的全悬浮式结构，无耳轴支点和运动部件，维护量小，独特的矩形杠杆、钢性好、无变形、稳定性好。单元组件结构，可方便、迅速地现场安装
系统组成：
ICS-14型电子皮带称由四部分组成：ICS-14型称重桥架，称重传感器， 速度传感器、称重控制仪表。
增加倾斜补偿器后该皮带秤可以安装在变角度的场合。
工作原理：
称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
结构特性：
◆全悬浮式结构，无耳轴支点和可移动件，维护量小；
◆单元组件结构，力传递环节少，安装简捷，方便；
◆独特的矩形杠杆，钢性好、无形变、零点稳定性好；
◆抗侧向力、抗水平力，有效减少了皮带跑偏和落料偏移对系统精度的影响；
◆四只称重传感器，受偏载影响小、平稳、计量精度高；
◆称重区域广，三组或四组托辊使皮带对称重精度影响最小；
◆粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架采用不锈钢制造或进行防腐处理。
主要技术参数：
系统精度：+/-0.25%
称量范围：1~8000t/h
皮带宽度：500~2400mm
皮带速度：0~4m/s
皮带输送机倾角：<6’(特殊物科《/=10’)
工作条件和安装条件：
环境温度：
机械：-20℃～+50℃
仪表：0℃～40℃
电源电压：220V（+10﹪、-15﹪） 50Hz±2﹪
外形尺寸和安装尺寸：
