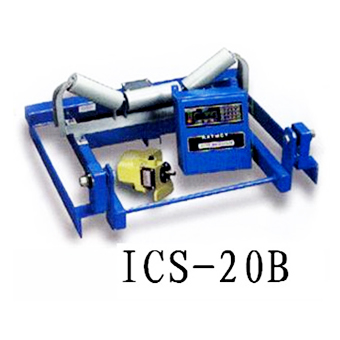

ICS-20系列电子皮带秤
　　ICS-20型称重桥架在单杠杆上装有单组托辊，采用一只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。这种封闭装置可以防震、防潮、防腐冀防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。
　　称重桥架的主梁采用矩形钢管。无运动和易损件。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部分，抗侧向力，减少非线性误差。对于比重较轻物料的测量可采用配重称架。
　　ICS-20型电子皮带称，动态累计误差小于±0．5％，用于一般工厂皮带输送机的称重，以及对破碎机、磨煤机、筛分机等设备进行精确的定量给料控制，也可用于工业的称重过程控制．如检测生产量，控制产品的定量装载和监测库存等场合。
系统组成：
　　ICS-20系列皮带称主要由四部分组成：ICS-20型杠杆式称重桥架、称重传感器 、速度传感器 、称重控制仪表。
工作原理：
　　称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
结构特性：
◆结构简单，力传递环节少，安装简洁方便；
◆独特的矩形杠杆，刚性好，无形变；
◆无磨擦橡胶耳轴支承，防腐蚀﹑防潮﹑抗振动；
◆抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；
◆称重传感器为拉式，调整灵活，安装方便；
◆20B型单托辊，称重区为20A的1/2较短，适用于给料距离较短的皮带输送机。
◆传力杠杆：单杠杆；耳轴支点：2只
技术参数：

外形尺寸和安装尺寸：

工作条件和安装条件：
环境温度： 机械：-20℃～+50℃ 仪表： 0℃～40℃
电源电压： 220V（+10﹪、-15﹪） 50Hz±2﹪
