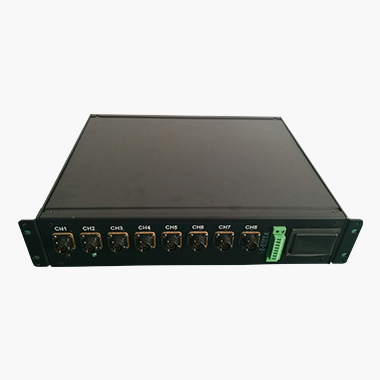

当前位置： 首页 > 新闻中心 > 行业新闻 » 便携称重信号处理器（型号BR-WSP-16）
便携,称重,信号处理器,型号,BR-WSP-16,由,特殊,
由特殊铝镍、青铜蜗轮、硬化钢蜗杆、精密轴承等所组成的高精密分度盘，此组合可维持精密长久之使用分割精度。
双导程、双培林设计(培林加大)，耐重切削。
盘面与主轴一体，钢性佳。
转速快，齿数比 90:1，符合目前高速工具机之需求。
大孔型设计，工件可直接穿入主轴，节省成本。
|
项 目 / 型 号 |
CNC-120R |
CNC-170R |
CNC-200R |
CNC-250R |
CNC-320R |
||
|
盘面直径(mm) |
120 |
170 |
200 |
250 |
320 |
||
|
垂直中心高(mm) |
115 |
135 |
160 |
185 |
210 |
||
|
平置全高(mm) |
170 |
165 |
165 |
200 |
240 |
||
|
垂直全高(不含马达罩)(mm) |
193 |
240 |
265 |
315 |
380 |
||
|
贯穿孔径(mm) |
30H7 |
35H7 |
35H7 |
70H7 |
110H7 |
||
|
T型槽宽(mm) |
10H7 |
12H7 |
12H7 |
12H7 |
14H7 |
||
|
导槽块(mm) |
14h7 |
18h7 |
18h7 |
18h7 |
18h7 |
||
|
伺服马达型式 |
三菱 |
HF-75T |
HF-104T |
HF-104T |
HF-104T / HF-154T |
HF-204S |
|
| 发那科 |
α2 i |
α4 i |
α4 i |
α4 i / α8 i |
α12 i |
||
| 西门子 |
1FK7042 |
1FK7060 |
1FK7060 |
1FK7060 / 1FK7063 |
1FK7083 |
||
| 海德汉 |
QSY96A |
QSY116C |
QSY116C |
QSY116C / QSY116E |
QSY155B |
||
|
齿数比 |
1:60 |
1:90 |
1:90 |
1:180/1:90 |
1:180/1:90 |
||
|
最小分割单位(度) |
0.001° |
0.001° |
0.001° |
0.001° |
0.001° |
||
|
每分钟最大转速(rpm)(马达:2000 / rpm) |
33.3 |
22.2 |
22.2 |
11.1/22.2 |
11.1/22.2 |
||
|
气压刹车扭力(kg．m)(动力源:5kg / cm2) |
12 |
25 |
25 |
47 |
71 |
||
|
油压刹车扭力(kg．m)(动力源:20kg / cm2) |
24 |
50 |
50 |
94 |
142 |
||
|
分割精度等级(sec.) |
60" |
20" |
20" |
15" |
15" |
||
|
|
超高精度分度盘 参考P36表二 |
|
|||||
|
重覆精度(sec.) |
单向 |
4" |
4" |
4" |
4" |
4" |
|
|
双向 |
8" |
8" |
8" |
8" |
8" |
||
|
旋转加工最大切削力(kg．m) |
12 |
23 |
23 |
45 |
78 |
||
|
净重(kgs) |
28 |
70 |
84 |
124 |
210 |
||
|
最大工件负载 |
在垂直 |
W=35 kg |
W=75 kg |
W=100 kg |
W=125 kg |
W=150 kg |
|
 |
|||||||
|
在水平 |
W=75 kg |
W=150 kg |
W=200 kg |
W=300 kg |
W=350 kg |
||
 |
|||||||
|
最大半径方向负载 |
|
F=600 kg |
F=800 kg |
F=822 kg |
F=1208 kg |
F=1375kg |
|
|
|
FxL=6 kg．m |
FxL=11.2 kg．m |
FxL=13 kg．m |
FxL=18.2 kg．m |
FxL=26 kg．m |
||
|
|
FxL=12 kg．m |
FxL=40 kg．m |
FxL=50 kg．m |
FxL=72 kg．m |
FxL=92 kg．m |
||
|
项 目 / 型 号 |
CNC-400R |
CNC-500R |
CNC-630R |
CNC-800R |
||
|
盘面直径(mm) |
400 |
500 |
630 |
800 |
||
|
垂直中心高(mm) |
250 |
310 |
400 |
480 |
||
|
平置全高(mm) |
250 |
290 |
320 |
340 |
||
|
垂直全高(不含马达罩)(mm) |
460 |
570 |
725 |
880 |
||
|
贯穿孔径(mm) |
150H7 |
180H7 |
254H7 |
254H7 |
||
|
T型槽宽(mm) |
14H7 |
18H7 |
18H7 |
20H7 |
||
|
导槽块(mm) |
18h7 |
18h7 |
18h7 |
22h7 |
||
|
伺服马达型式 |
三菱 |
HF-204S |
HF-204S / HF-354S |
HF-354S |
HF-354S |
|
|
发那科 |
α12 i |
α12 i / α22 i |
α22 i |
α22 i |
||
|
西门子 |
1FK7083 |
1FK7083 / 1FK7101 |
1FK7101 |
1FK7101 |
||
|
海德汉 |
QSY155B |
QSY155B / QSY155D |
QSY155C |
QSY155C |
||
|
齿数比 |
1:90 |
1:120 |
1:180 |
1:180 |
||
|
最小分割单位(度) |
0.001° |
0.001° |
0.001° |
0.001° |
||
|
每分钟最大转速(rpm)(马达:2000 / rpm) |
22.2 |
16.7 |
11.1 |
11.1 |
||
|
气压刹车扭力(kg．m)(动力源:5kg / cm2) |
92 |
125 |
350 |
430 |
||
|
油压刹车扭力(kg．m)(动力源:20kg / cm2) |
184 |
250 |
700 |
1050 |
||
|
分割精度等级(sec.) |
A级 15" |
A级 15" |
A级 15" |
A级 15" |
||
|
超高精度分度盘 参考P39表二 |
||||||
|
重覆精度(sec.) |
单向 |
4" |
4" |
4" |
4" |
|
|
双向 |
8" |
8" |
8" |
8" |
||
|
旋转加工最大切削力(kg．m) |
160 |
230 |
320 |
350 |
||
|
净重(kgs) |
280 |
380 |
860 |
1200 |
||
|
最大工件负载 |
在垂直 |
W=300 kg |
W=350 kg |
W=400 kg |
W=500 kg |
|
|
|
||||||
|
在水平 |
W=500 kg |
W=600 kg |
W=800 kg |
W=1000 kg |
||
|
|
||||||
|
最大半径方向负载 |
|
F=1585 kg |
F=1880 kg |
F=2080 kg |
F=2600 kg |
|
|
|
FxL=36 kg．m |
FxL=89 kg．m |
FxL=185 kg．m |
FxL=230 kg．m |
||
|
|
FxL=122 kg．m |
FxL=165 kg．m |
FxL=228 kg．m |
FxL=285 kg．m |
||
