1.1 BROADRAN WIM 16主要性能指标
高精度检测模式
在配置为高精度轴载检测模式时，BROADRAN WIM 16能满足：
※ 整车称重精度：2级；
※ 条形应力式动态汽车衡配置：4排intercomp高速应力传感器
※ 最大轴重检测：30吨；
※ 轴距误差：＜2%；
※ 车牌识别准确率：>95%；
※ 超限车辆车牌识别准确率：>99%。
※ 执法结果发布时间：≤2S
高精度轴载检测模式精度高，对对抗性驾驶适应能力强，适用于非现场执法、货车ETC等领域。
标准检测模式
在配置为标准轴载检测模式时，BROADRAN WIM 16能满足：
※ 整车称重精度：5级；
※ 称重传感器配置：3排intercomp高速应力传感器
※ 最大轴重检测：30吨；
※ 轴距误差：＜2%；
※ 车牌识别准确率：>95%；
※ 超限车辆车牌识别准确率：>99%。
※ 执法结果发布时间：≤2S
本模式通常用于构建不停车超限检测系统，也可以用于超限站预检和桥梁保护系统的高配，是性价比较为均衡的模式。
初级轴载检测模式
在配置为初级轴载检测模式时，BROADRAN WIM 16能满足：
※ 整车称重精度：10级；
※ 称重传感器配置：2排intercomp高速应力传感器
※ 最大轴重检测：30吨；
※ 轴距误差：＜2%；
※ 车牌识别准确率：>95%；
※ 超限车辆车牌识别准确率：>99%。
※ 执法结果发布时间：≤1.5S
本模式不可以用于执法和收费，通常构建超限站预检和桥梁保护系统，也可以用于轴载调查系统的高配。
轴载调查模式
在配置为轴载调查模式时，BROADRAN WIM 16能满足：
※ 整车称重精度：误差≤±20%；
※ 称重传感器配置：1排intercomp高速应力传感器
※ 最大轴重检测：30吨；
※ 轴距误差：＜5%；
本模式通常仅可以用于轴载调查系统，也可以执行交通情况调查任务。
1.2 BROADRAN WIM 16主要设备组成
子系统
设备
品牌/制造商
规格型号
备注
主控子系统
前端服务器
Antoway
TCS-E2
集成软件
Antoway
LVMG-2017
动态称重子系统
称重控制器
BroadRan WIM
BR-WCU-16
ZDG-30-TX
高速称重传感器
intercomp
HS-WIM STRIP SENSOR
信号处理器
BroadRan WIM
BR-WSP-16-5
车辆分离器
Antoway
LEC-I1
轮廓识别子系统
激光传感器
SICK
LMS-511
轮廓识别控制器
Antoway
TCS-L1
车牌识别子系统
车牌相机
HIKVISION
VCU-A
闪光灯
HIKVISION
SL-2111-1
车牌识别控制器
/
/
集成于TCS-E2
轮轴识别子系统
轮轴传感器
/
/
集成于ZDG-30-TX
轮轴识别控制器
/
/
轨迹分析子系统
多波束雷达
Matrix
SS-225
WJK-13-E
轨迹分析控制器
/
/
集成于TCS-E2
视频监控子系统
球型摄像机
HIKVISION
DS-2DF8336IW
枪型摄像机
HIKVISION
DS-2CD5A85F
硬盘录像机
HIKVISION
DS-8608N
信息发布子系统
可变情报板
MR
MR-SF10/106
信息发布控制器
Antoway
TCS-S8
1.3 动态称重子系统
1.3.1 简介

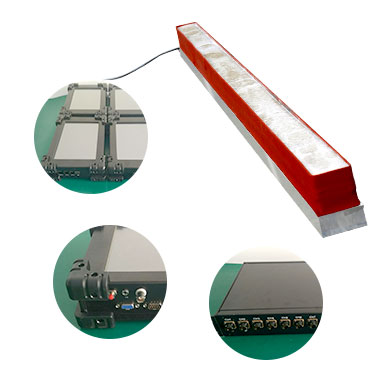

BROADRAN WIM 16内配置的动态称重子系统，选用了中衡博然公司生产的ZDG-30-TX型轴重秤为主体来搭配。
ZDG-30-TX型轴重秤是一种新型动态称重设备，其特点是采用了先进的美国intercomp公司高速条形应力传感器作为称重传感器，具有精度高、速度适应范围广、精度一致性和稳定性好的优势。
● 基于intercomp公司条形高速应力传感器
● 检测速度覆盖0.5-100km/h
● 在全部速度段均可精确检测
● 最高达到2级动态称量精度
● 半刚性水稳基层可以直接安装
● 沥青路面可以直接安装
● 传感器寿命长达10年
● 传感器免维护、不易损、无事故隐患
车辆分离采用了路安公司生产的LEC-I1型线圈信号放大器，具有抗干扰性好，线圈匹配能力强，不容易死锁等优势。
1.3.2 性能指标
称重传感器类型：高速应力传感器（条形）；
称重传感器敷设范围：路面与硬路肩全覆盖；
称重传感器敷设数量：2级精度4排，5级精度3排，10级精度2排；
称重系统具有识别货车真假轴（或浮动轴）功能；
称重系统具有在货车跨线行驶、S型行驶和逆行行驶的情况下，正确判别超限行为能力；
速度范围：0.5～100Km/h；
检测精度：动态精度：整车总重量2/5/10级，轴组精度F级；
置信度：≥95％
荷载能力（单轴）：≥30t
过载能力（单轴）：≥150％
速度误差：≤±3%
轴距误差：≤±150mm
流量检测精度：≥99％
输出信息：日期和时间、车速、车轴数量、轴重、轴组重、总重、分类类型、总轴距、车型、车长、车道号、数据记录序号、违例类型代码、车辆加速度等。
供电方式：AC220V±10%，50Hz±2Hz
设备防护等级：称重设备为IP68；控制设备：IP65
系统平均无故障时间：MTBF≥30000h
整体使用寿命：≥5年
传感器使用寿命：≥10年
工作温度：-15℃～70℃
湿度：0～95%
