SY-PTC型皮带头部采样机

一、系统应用与组成

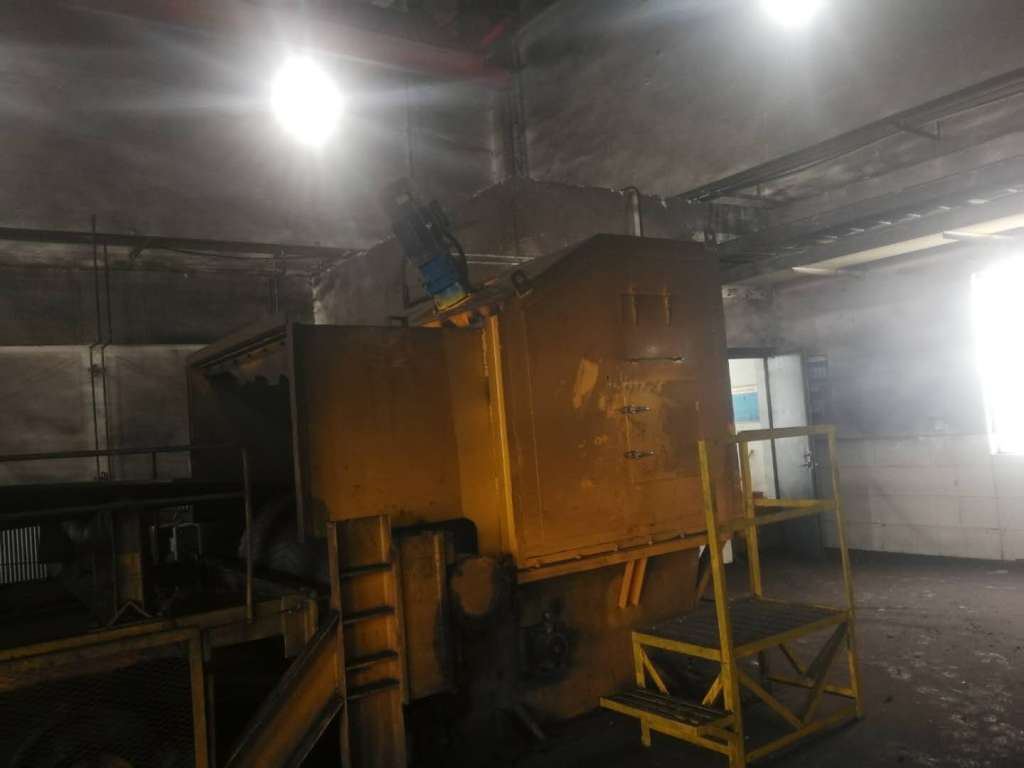

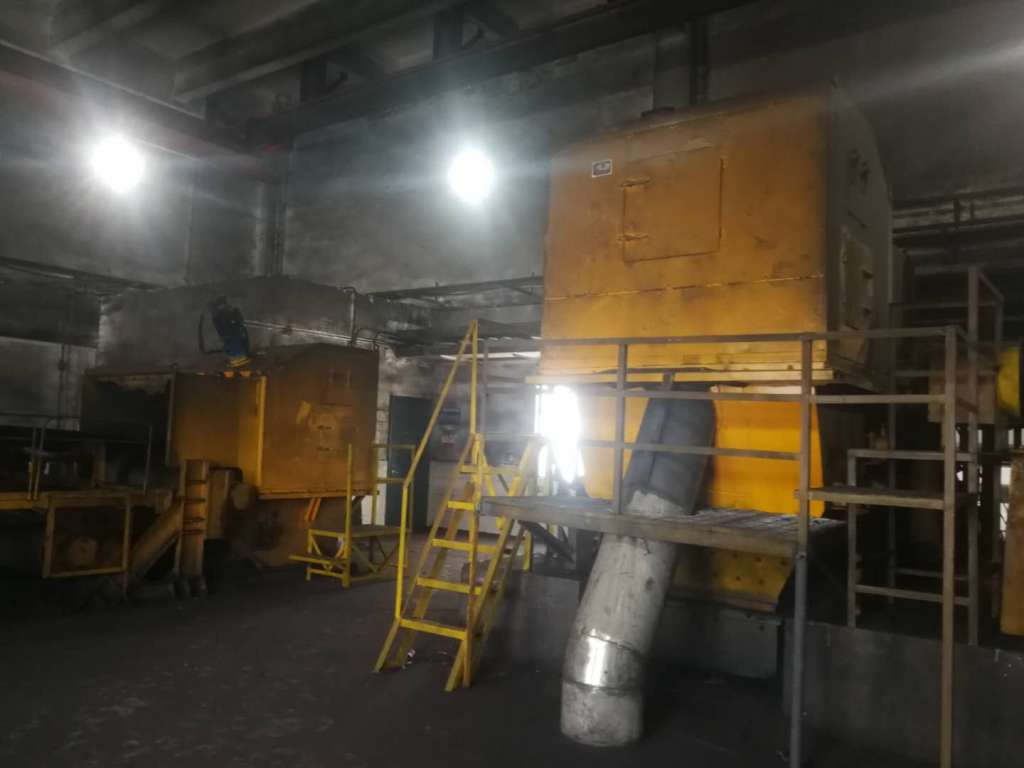

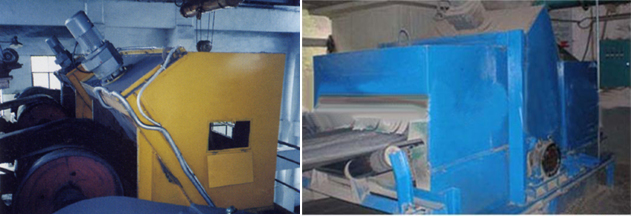

该设备安装在皮带输送机头部位置，从输送机端头部料流中采集子样的方式。

该系统主要由旋斗式中部采样机、初级样品给料机、锤式破碎机、次级样品给料机、次级采样机（缩分器）、样品收集器、余料处理设备、电气控制系统、钢结构支架、系统溜管等组成。

二、系统工作过程

该系统的工作过程如下：旋转式采样机按所编程序，每隔一定时间间隔采样机旋转一周，从皮带头部下落的物料流中采集一次子样，子样经过溜管最终样品进入收集罐内，系统中的余料进入物料流中。

三、系统特点与优点

1、采用PLC技术，自动化程度高，运行可靠。

2、系统设计紧凑，节省空间，适于低空安装。

3、余料靠重力从溜管落下，不需余料处理设备

4、精心的设计和选材有效的防止堵料和撒料
