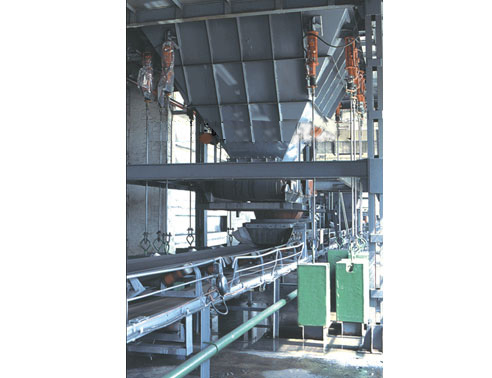

SY-LCS-PJ料斗秤实物校验装置

　　SY-LCS—PJ型实物校装置是一种高精度的静态电子料斗秤，主要用

于电子皮带秤的实物校验，其标定精度远高于挂码标定和链码标定，

它使复杂、费时、费力的皮带秤实物校验工作实现全过程的自动化操

作，是散料计量管理及商贸结算工作中不可缺少的配套设备。

本装置作为料斗秤同时适用于码头、粮食、冶金、化工、电力、有色金属、

煤炭、建材、陶瓷等行业粉状和颗粒状的散装物料的计量及配料，具有安全可靠，性能稳定，计量精度高，维护简单方便等优点。

实物校验装置系统组成：
该系统主要由称重斗体、自校系统、计量系统、电气控制系统几大系统组成。其中斗体包括称重料斗及限位机构，支承钢结构框架集、平台、料门及开闭机构、整形料斗等；计量系统包括称重传感器及模块、称重仪表；电气控制系统包括控制柜、电气元器件、PLC（可选）、上位机（可选）。

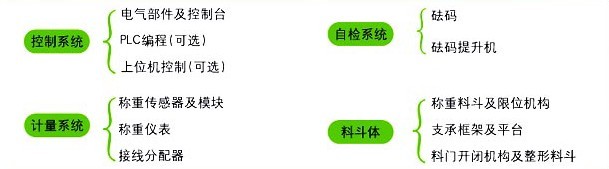

电气控制系统、计量系统、自检系统、料斗体组成，具体内容参看下表：

1）
秤重传感器

秤重传感器用于力值测量，本装置力值测量由三只或四只传感器来完成，以四只传感器为例,料斗四角由这四只秤重传感器支承，传感器的受力可通过调整进行均衡，四只传感器的输出采用并联方式，这样不仅提高了计量精度，而且增强了抗干扰能力，传感器接线盒除完成传感器的接线外，其内部的微调电位器，用于传感器的输出平衡调整。

2）秤重显示仪表

秤重显示仪表获取从秤重传感器由重量信号转换为电信号的数据，经过处理后，在显示屏上显示出该物料的重量数据。显示仪表具有实时显示当前秤重量功能，具有工作参数设置、RS-232、打印机输出等接口，可与计算机通讯、、具有欠载，过载等报警功能。

3）料斗及料门

料斗用以存放标定所需的物料，为防止积料，斗体的设计采用最佳线型。料门的启闭由电动推杆或电液推杆、气动等方式控制。

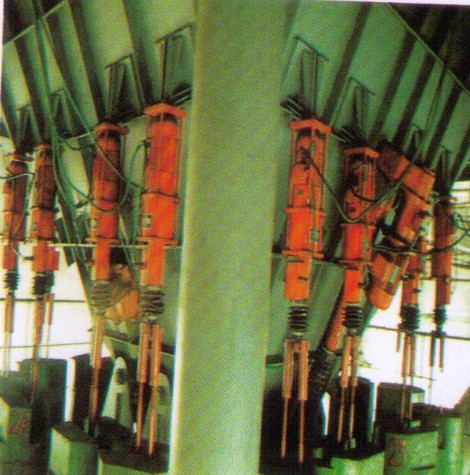

4）标定砝码

为保证使用中电子料斗秤自身精度，配有有关标准砝码，对称均放于料斗四周，标准砝码采用0.5t/只、1t/只或2t/只整体式结构，砝码的加/卸载，由电动提升机构完成，可保证系统方便地对系统自身进行标定。

5）起顶机构

为便于安装、调试以及日常维修保养，在料斗秤传感器附近设有起顶支架，当料斗与秤重传感器需要脱开或系统调试需要时，借助于手动千斤顶或起吊设备即可将料斗顶起或吊起。

6）限位机构

考虑到料斗有时在较大外力冲击下，可能导致料斗自身的转动和水平移位，故在料斗四角装有四套限位机构，限位机构与料斗间的间隙留有2mm，当料斗因外力冲击而引起位移大于2mm时，限位机构将限制料斗继续移动，当外力消失后，根据稳定性原理，料斗将自动回到原来的稳定位置。

7）操作台

操作台是实物校验装置的操作控制中心，装置的工作状态、工作方式选择，各种程序控制的指令以及外部的联络均通过操作台上的选择开关及按钮实现，操作台中的可编程控制器，提供各种控制、联锁、解锁等逻辑，称重显示仪显示重量数值及打印（可选件），可编程控制器及秤重显示仪的通讯口用于上位机的联网，以实现更高一级的数据管理。

8）动力柜

动力柜在可编程控制器的管理下，为各砝码提升机、料门电动推杆，及仓壁振动器提供电源，回路的配电由断路开关、交流接触器、热继电器组成，既保证设备的安全，又给维护带来方便。

运行的可视性与安全性；

工作原理：

使用系统自身配置的精度为5MM的若干只砝码完成装置自身校准

，斗体内放置输送物料完成计量，按一定开度放料完成需校检装置的

实物标定。针对系统的繁简程度可由以下几种方式完成系统的控制：

控制方式一

　　电气控制柜通过电气件直接控制相关设备的启停及顺序动作。

控制方式二

　　系统增加PLC可编程序控制器，通过PCL编程完成系统的时序控制

　　为系统的扩展打下基础。

控制方式三

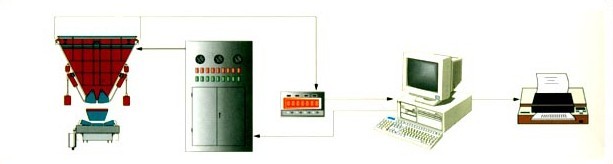

　　在控制方式二的基础上增加工业控制计算机，通过计算机读／写

　　PLC各I／0功能状态点完成设定的时序控制及各设备状态显示；

　　同时工控机和LCS-PJ装置仪表实时通讯采样校验数据及与被

　　验的备通讯完成数据采集、对比、分析、完成数据报表；系统也 可扩展到厂及局域网数据发布。

系统特点：

采用PLC控制技术，操作控制集中，校准简捷方便；

系统的自校、进料、出料、称量控制可实现程序自动化；
可根据用户需要，并入相关设备的联锁接点，以便系统安全可靠的运行；
可根据现场环境条件，设计料斗体部分，料斗可为方形，圆形或异形；
采用整体式砝码，总吨位可根据标准规定和需要设计；
砝码的升降采用电动式砝码提升机，操作方便；
为保证称量准确性及稳定性，系统采用悬浮结构，以四个非接触式限位机构实现可靠定位；
可实现与上位机的联网通讯，并可实现上位机对系统的设备启停、皮带秤仪表的远程调零及其它远程操作。

采用可选的电视监控装置，有效提高了设备

主要技术参数：

■系统综合精度：±0.10%

■称量范围：0.5-100t

■称重仪表精度：0.01%

■标准砝码规格：1t/只或2t/只（整体式）

■标准砝码精度：M1

■过载能力：≤150%F.S

工作条件和安装条件：
皮带秤实物校验装置工作条件和安装条件:
环境温度：
仪表：-10°C～50°C
机械：-20°C～60°C
电源电压：220/380VAC（+10%、-15%）、50HZ（±2%）
