当前位置： 首页 > 新闻中心 > 行业新闻 » RCY系列悬挂式永磁除铁器
三原,RCY,系列,悬挂式,永磁,除,铁器,RCY,系列,
RCY系列悬挂式永磁除铁器
1
概述
RCY系列悬挂式永磁除铁器可与各种类型的皮带输送机、振动输送机或溜槽配套使用，可从运动的无聊中清除磁性杂物。
采用完善的双磁极结构，计算机模拟磁路设计，保障在工作距离内最大吸力系数。
磁极吸附面积大，保障在足够时间从运行物料中吸起磁性杂物。
RCY系列悬挂式永磁除铁器执行JB/T7811-1998标准。
控制柜
1
概述
小型电磁除铁器的功耗小，整流控制系统设备置与除铁器本体的上方成为一体，十分便
利用户。大、中型电磁除铁器均配有相应独立的整流控制柜。
控制柜为硅整流配电柜，包含自动开关、接触器、熔断器、热继电器、硅整流和按钮、信号灯等给除铁器提供供电，根据型号不同还可选配整流变压器。
2
大、中型电磁除铁器的控制柜图形
1

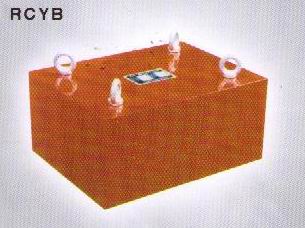

RCYB系列悬挂式永磁除铁器
1、RCYB系列悬挂式永磁除铁器主要技术参数：
|
型号 参数 项目 |
RCYB-4 |
RCYB-5 |
RCYB-6 |
RCYB-8 |
RCYB-10 |
RCDYB-12 |
RCYB-14 |
|
适合宽度mm |
400 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
额定吊高mm |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
额定吊高处 磁感应强度mT |
≥63 |
≥63 |
≥63 |
≥63 |
≥65 |
≥65 |
≥68 |
|
外形尺寸 A×B×Cmm |
880×650×260 |
105×950×300 |
105×1100×300 |
1250×1200×370 |
1450×1300×450 |
1600×1550×650 |
1800×1750×700 |
|
悬挂尺寸mm E×D |
450×320 |
550×550 |
700×700 |
800×800 |
870×870 |
1000×1000 |
1200×1200 |
|
磁系尺寸mm F×G |
500×400 |
750×700 |
850×800 |
950×900 |
1150×1100 |
1300×1250 |
1500×1450 |
|
重量kg |
260 |
580 |
850 |
1500 |
2200 |
3200 |
4200 |
二、RCYD系列悬挂式永磁除铁器
1
RCYD系列悬挂式永磁除铁器主要技术参数：
|
型号 参数 项目 |
RCYD-5 |
RCYD-6 |
RCYD-8 |
RCYD-10 |
RCDYD-12 |
RCYD-14 |
|
适合宽度mm |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
额定吊高mm |
150 |
200 |
250 |
300 |
350 |
400 |
|
额定吊高处 磁感应强度mT |
≥63 |
≥63 |
≥63 |
≥65 |
≥65 |
≥68 |
|
适用带速m/s |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
|
驱动电机功率KW |
1.1 |
2.2 |
2.2 |
3 |
4 |
|
|
悬挂尺寸mm E×D |
820×750 |
950×950 |
1150×1100 |
1400×1300 |
1600×1500 |
1800×1700 |
|
外形尺寸 A×B×Cmm |
2000×880×680 |
2250×1050×680 |
2500×1240×680 |
2680×1480×780 |
3000×1700×880 |
3200×1900×880 |
|
重量kg |
900 |
1200 |
1500 |
2200 |
3500 |
4500 |
