RCD系列电磁除铁器

三原,RCD,系列,电磁,除,铁器,RCD,系列,电磁,除,

RCD系列电磁除铁器

1
概述

RCD系列电磁除铁器是我公司设计制造的国内先进的除铁器。除铁器悬装于皮带输送机

的头部或中部上方，强大的磁力可将混入物料中的杂铁等铁磁物吸出并排除掉，从而保障输送机、破碎机、磨煤机等设备的运行安全，并且在某些行业中，吸除杂铁，有利于提高原料品质。因此，在电力、冶金、化工、矿山、煤矿、建材、轻工等行业得到广泛应用。

1
RCDB系列自然风冷式电磁除铁器

1
概述

自然风冷式除铁器是当今国内外较为先进的冷却形式，线圈采用耐高温的氧化膜铝线绕

制，并真空加压充填导热绝缘胶，使内部热量通畅地传到外表面散发。由于采用全封闭式结构，因此具有防尘防潮的特点，恶劣环境中除铁器应首选自然风冷式除铁器。

2、RCDB系列自然风冷式电磁除铁器技术参数

二、RCDD系列自然风冷自卸式电磁除铁器

1
概述

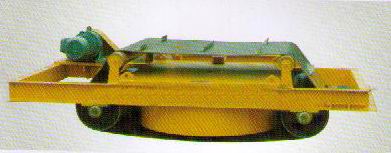

RCDD自卸式电磁除铁器的自卸装置是由胶带、电磁铁本体、滚筒、托辊、框架、减速机、

链轮、链条、张紧器等构成，胶带采用无接头环型交代。装置与本体采用螺栓联接，可拆装，方便用户吊装及维护。

输送机带速≥2.5m/s时可采用图1安装方式，带速越大，物料越松散，铁件越容易被吸出。采用下图1的安装方式，输送机头部滚筒应换成非磁性材料，否则对除铁效果有一定的影响。

输送机带速≤2.5m/s时可采用图2安装方式，除铁器悬装于输送带两托辊之间，自卸胶带与输送成90°交叉，便于将铁卸出输送带外。除铁器底部下方不应装词性托辊，如无法避免更应换为非磁性托辊。

2
RCDD系列自然风冷式电磁除铁器技术参数

*除铁器的吸引高度用GB5783-86 M16×50的螺栓在静态空气中被吸引的高度表示
