电子皮带秤基本构造与工作原理

电子,皮带,秤,基本,构造,与,工作,原理,电子,

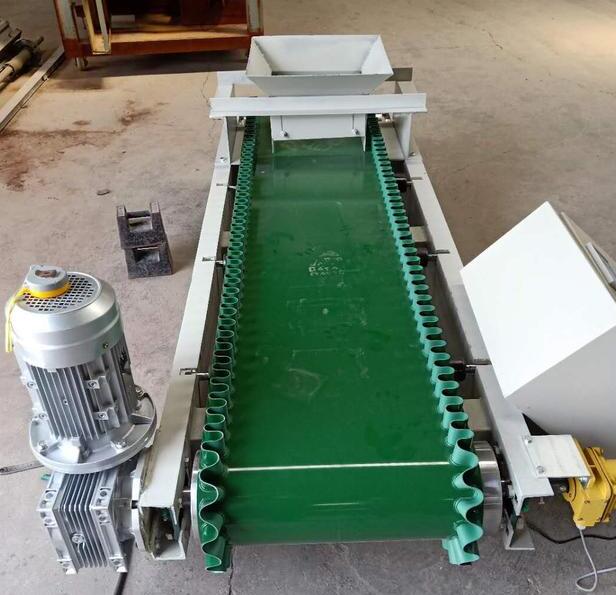

　　电子皮带秤由重量装置（即称重传感器）、速度传感器、称重显示器构成，在测量重量时，重量装置向称重传感器传递材料的重力，称重传感器输出与材料的重力成正比例的电压(mV)信号，在用电流放大器放大之后，模数转换器变成数字量a输入到速度传感器时，作为速度传感器的输出脉冲数b也被传送到计算机，然后可以测量数据的累计，可得到连续通过皮带的材料总量。

　　电子皮带秤显示器

　　电子皮带秤重量装置的秤架结构主要有双杠杆多托辊式、悬臂辊式、悬臂式和悬浮式4种。双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段长，一般为2~8组托辊，适用于计量流量大、计量精度要求高的场所，悬臂式和悬臂式秤架的电子皮带秤的皮带速度可由制造工厂决定，适用于流量少的场所和控制流量原料的场所。

　　称量显示器是大屏汉字显示，重量显示器有累计和瞬时流量显示，具有自动调零、半自动调零、自检故障、数字标定、流量控制、印字等功能，汉字显示除此之外还可以显示速度，汉字显示在操作时有功能显示，可以操作更加方便，电子皮带秤由秤架、速度传感器、高精度重量传感器、电子皮带秤控制显示仪表等构成，可连续动态计量固体材料。

　　皮带秤显示器

　　秤架

　　电子皮带秤的工作原理

　　电子皮带秤的称量架安装在传送带框架上，当材料通过时，计量辊检测出传送带上的材料重量，通过杆的作用于重量传感器上，产生与传送带载荷成正比例的电压信号，再加速度传感器与大径测速辊直接连接，提供一系列脉冲频率，脉冲的频率与传动带速度成比例，测力计从测力传感器和速度传感器接受信号，通过积分运算求出瞬时流量值和累计重量值，分别进行显示。

　　单辊电子皮带秤主要技术参数:

　　精度:+/-1%

　　称量范围:0~8000t/h

　　皮带宽度:500~2400mm

　　皮带速度:0~4m/s

　　远程传输:1000m米

　　带式输送机倾斜角:0~15°

　　工作条件和安装条件:

　　环境温度:机械:-20℃~+50℃ 仪表:0℃~40℃

　　电源电压:220V(+10﹪、-15﹪)50Hz±2﹪
