SY2105皮带秤仪表校准之皮带长度对链码计量误差
作者：admin 阅读量：次 发表时间：2020-07-25 01:08
2105,皮带,秤,仪表,校,准之,长度,对,链码,计量,

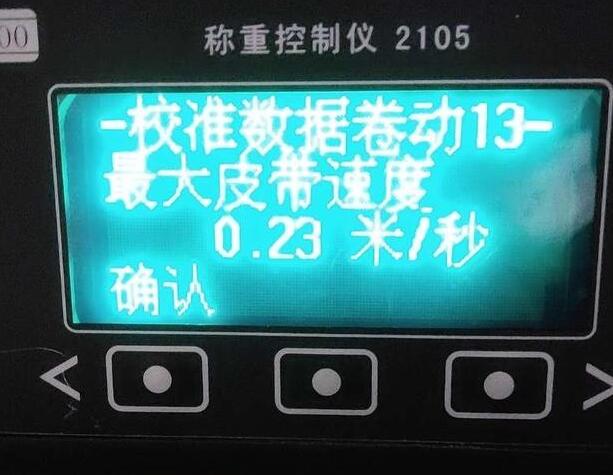

称重积算仪上通常显示一个是皮带的实时速度，一个是物料经过称重秤体的实时载荷。三原自动化称重事业部服务人员一直延续的是“盘车法”测量皮带整圈的长度。何为盘车法？就是利用卷尺来测量皮带周长，这个传统一直沿用到今。自市面上有的仪表具有测速功能，“盘车测量法”大多数安调服务人员已经都不实行。不管安装何种精度的电子皮带秤，徐州三原自动化公司认为这个传统不能丢，且还要精确到小数点后两位。因为人工测量与自动测量还是存有很大误差的。
2018年06月山东华电电厂委托我公司改造北京某公司的皮带秤和循环链码，经和电厂人员询问当年的北京安调人员并没有实测带长，而是自作聪明数托辊数×1.2×2＋下垂长度＋重锤轮(直径×π/2)周长。依据这个长度又设置在皮带秤仪表里，使用中长期不准。用户意见很大，花了70多万买回一堆废铁。
2019年10月安徽生物质发电委托我公司对现使用的皮带秤链码标定和实物对比偏差很大进行鉴定。经过技术询问和探讨，两台皮带秤仪表上记录的皮带长度相差100多米。先让生物质发电公司进行盘车法测量皮带，测量了一天，测出结果是1100多米。由于电厂有常用和备用两条输送系统，皮带周长大致相同，第二天停下这条皮带，先去测量另一条皮带，结果是1200多米。可能是测量时少记了两次，卷尺长为50米，最终测准皮带周长为1200多米。
测准皮带周长有两个重要目的：
1、准确测量皮带长度的目的是为了空皮带运行时，确定皮带整圈时测速传感器发出的脉冲数。有利于检测短期零点的稳定性和重复性。
2、循环链码是按每米重量设计的，准确的皮带周长度×链码每米公斤数×校验的圈数÷1000=校准常数，也是检验循环链码的重复性标准。
校准常数的计算方法=链码每米公斤数×单圈皮带长度×校验圈数÷1000
瞬时流量=链码每米公斤数×皮带速度×3600÷1000
以此看出校准常数是以皮带长度为基准进行的链码标定，所以皮带长度的测量至关重要。关于皮带秤的使用和稳定性，徐州三原自动化称重事业部后续为您介绍。
