循环链码是检测校准皮带秤精度的主要设备之一，因其校验精准（动态累计误差±0.1%）、使用寿命长、一键式操作、结构简单、全方位覆盖皮带秤称重域，整套系统可以独立完成信号收集、处理计算、控制、显示；被广泛应用于各类皮带秤的校准现场。

　　主要功能：一般的电机控制链码分为藏箱式链码和卷扬式链码，但因校验精度低、操作复杂、系统集成化低、链码收放故障率高，单条链码运行校准易跑偏；而循环链码的出现恰恰有效解决了以上的问题。

　　结构组成：

　　循环链码由仪表、托辊系统及钢构、封闭链码圈、升降系统、电控装置组成

　　1.完全模拟皮带运输实料，量值传递准确，动态累计误差±0.1%；

　　2.表面经防腐处理，使用年限可达20年之久

　　3.系统集成度高，操作简便，一键按钮便可整机收放；

　　4.故障率低，控制部分由进口PLC控制；

　　5.4-20MA模拟量输出，并显示循环链码的瞬时流量、累计流量、运行速度及报警信息。

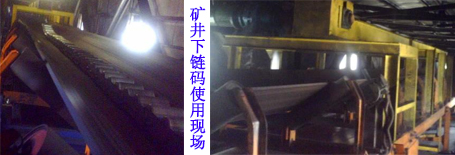

　　皮带秤循环链码使用现场图

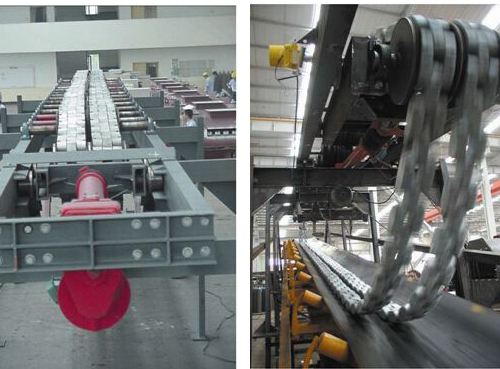

　　皮带秤链码校验装置主要结构

　　PRODUCT ADVANTAGE

　　全封闭式链码圈覆盖区域广，整体长度20米；链码圈表面经防腐处理涂四氟乙烯、镀锌等延长设备使用年限，循环链码仪表可同步皮带秤运行数据并显示。

　　1.循环链码仪表同步皮带秤数据

　　仪表可同步皮带秤数据，有断电保护功能防止数据断电丢失

　　校验标定通过采集速度脉冲信号，计算瞬时流量和累计流量

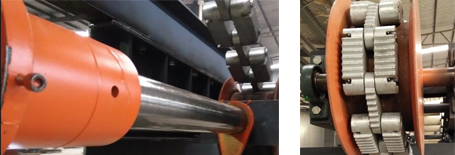

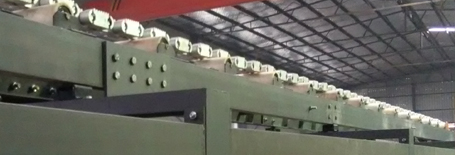

　　循环链码生产细节图

　　2.封闭链码圈铸钢制造

　　链码块铸钢制造，表面涂四氟乙烯、镀锌进行防腐处理

　　多重防腐措施，经久耐用，可用寿命长达20年

　　3.升降系统简单控制

　　知名电机组成动力设备，升降简便，一键收放单人便可操作

　　施耐德和欧姆龙的电气元器件，西门子的PLC

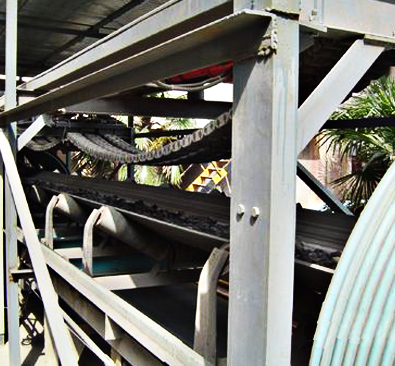

　　防爆皮带秤使用链码校验现场图

　　产品应用

　　皮带秤循环链码校验装置工作原理：

　　循环链码可用于所有通用型皮带秤的动态校验，适用于电厂、矿山（煤仓结算）、码头、港口、建材、焦化等需要精密计量贸易结算的场合

　　工作原理:循环链码安装于电子皮带秤的正上方，输送机空载运转时，封闭链码圈平稳放置在运输皮带上，覆盖整个皮带秤称量区域；由输送机带动链码圈转动，反复循环称重，模拟输送实料状态，从而完成动态校准。校准完成后，由升降系统将链码圈提升一定高度，并不妨碍皮带输送机运输物料。
