链码的组成及工作原理

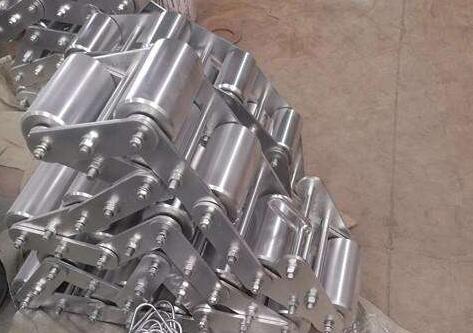

组成：链码由码辊和链板逐个连成一体，形状类似链条。
工作原理：链码模拟皮带上每米物料的负荷置于运动中的皮带上，两端用软绳呈“八”字形牵拉以防走偏或同皮带一起滑行，其位置应能覆盖电子皮带秤的称重托辊以及前后各二组托辊。记录皮带一圈的长度和运行的圈数，与链码的标称值之积作为基准值；以仪表在上述情况下的累积量值与基准值比较就能确定电子皮带秤的实际误差是否在允差范围，便能检定其计量精度是否合格。
技术指标及特点
精度：1/1000（自检精度3/10000）
特点：标定精度高
比实物校验结构简单，造价低结构合理。构成均匀，操作方便占地面积小，系统安全可靠节省人力，工作效率高可选的链码收卷装置，实现校验过程自动化
链码选择原则
链码标称值的确定
按电子皮带秤检定的要求，链码的规格可取相应皮带输送机最大量程点的80%作为高负荷，取相应皮带输送机最大量程点的40%作为低负荷。其计算公式如下：
q高= Q/4.5×V (kg/m)
q低=Q/9×V（kg/m）
计算完毕后还须圆整为标准系列选定。
式中：q高——皮带秤高负荷所对应的链码规格的大小（单位kg/m）
Q低——皮带秤低负荷所对应的链码规格的大小（单位kg/m）
Q——皮带输送机最大流量（单位t/h）
V——皮带运动速度（单位m/s）
链码校验长度的确定
链码校验长度取决于电子皮带秤重托辊的数量，通常在托辊间距1.2米的情况下按如下选定：
当称重托辊为1组时，链码校验长度取5.2米，
当称重托辊为2组时，链码校验长度取6.2米，
当称重托辊为3组时，链码校验长度取7.2米，
当称重托辊为4组时，链码校验长度取8.2米。
链码型号的选择
对较长的装有电子皮带秤的皮带输送机（主要是槽形皮带），宜选用XZX200型，其储藏保护方式如置于皮带输送机上部的藏箱。
对较短的装有电子皮带秤的皮带给料机（主要是平皮带），宜选用XZX100型，其储藏保护方式如卷扬箱。
皮带秤链码工作原理：
电子皮带秤调零后，标准重量的砝码在皮带运行时，动态模拟物
料状态，通过秤体把重量传给称重传感器，同时，系统设定此时的皮
带运行速度为恒速，称重显示器经运算，并显示出瞬时和累计量。
系统选用自动收卷装置时，整条链码的放落、收卷均由电动卷扬
机来完成，更加方便、简捷、省力。
标定链码是由许多个质量相等的长球形链球通过间距200mm的链接板连成一条链码。标定时把链码放在皮带输送带上（电子皮带秤称重区域），链码两端要固定栓住，当皮带输送机启动后链码即在皮带上原地滚轮转动以模拟物料随皮带运转、链球内装有轴承，转动灵活。
