煤矿皮带机电子皮带秤介绍
作者：admin 阅读量：次 发表时间：2020-07-24 01:11
煤矿,皮带机,电子,皮带,秤,介绍,称重,给,料机,
称重给料机将经过皮带上的物料，通过称重秤架下的称重传感器进行检测重量，以确定皮带上的物料重量；装在尾部滚筒或旋转设备上的数字式测速传感器，连续测量给料速度，该速度传感器的脉冲输出正比于皮带速度；速度信号与重量信号一起送入皮带给料机控制器，产生并显示累计量/瞬时流量。给料控制器将该流量与设定流量进行比较,由控制器输出信号控制变频器调速，实现定量给料的要求（如图1）。
图1：称重给料机工作原理示意图
可由上位PC机设定各种相关参数，并与PLC实现系统的自动控制。它可以采用两种运行方式：自动方式和半自动/手动方式。
通过在工控机上选择的预先编好的配方，配方确定后启动系统。配料系统根据配方的设定自动控制各配料给料机运行。
? 半自动方式/手动方式 由人工在控制器上设定配方的配比，手动启动控制器，积算仪控制变频器和称重式给料机加料。
称重给料机系统组成：
称重给料机系统主要包括：
秤架（包括安装支架） 称重传感器
速度传感器 手动挂码校验装置
防跑偏措施 头部刮板
内清扫 拉紧装置
配料秤的密封罩 支撑架
胶带 托辊、
辊筒
结构件(卸料端带有衬板的卸料漏斗
拖料端带拖料漏斗及手动调节门等)
变频调速电机、
接线盒及连接电缆（称重传感器之间）
通讯连接设施（称重给料机系统）
数字显示表
标定及调校设施
成套仪表盘
（如图2）。

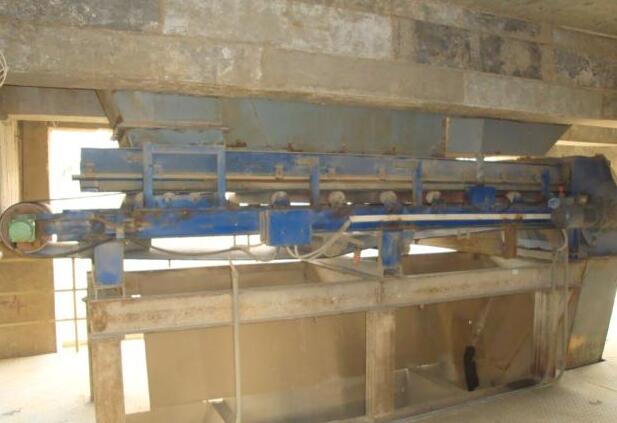

图2：称重给料机的组成示意图
称重给料机的核心部分是皮带秤（如图3）。皮带秤的主要组成由秤架、积算仪和速度传感器组成；而称重给料机系统的结构特点和精度主要由皮带秤的设计结构决定。
图3：皮带秤是称重给料机的核心部分
