产品说明 XLM电子皮带秤国际通用系列标准链码，符合中华人民共和国国家计量检定规程JJG195-2002的规定，是一种模拟负荷标准器，可作为电子皮带秤和称 重给料机的校验标定器。若选配自动收放卷扬装置后，能更方便地校准和修正电子皮带秤的计量精度。

工作原理：电子皮带秤调零后，标准重量的砝码在皮带运行时，动态模拟物料状态，链码模拟皮带上每米物料的负荷置于运行中的皮带上，两端用软绳呈“八” 字形牵拉以防走偏或同皮带一起滑行，其长度应能覆盖电子皮带秤的称重托辊以及前后二组托辊，。记录皮带一圈的长度和运行的圈数，为链码的标称值之积作为 “基准值”。链码通过秤体把重量传给称重传感器，此时的皮带运行速度为恒速，称重仪表运算并显示出瞬时和累计量。称重仪表的累积量与基准值进行比较，确定 电子皮带秤的实际误差是否在要求范围内，检定其计量精度是否合格。

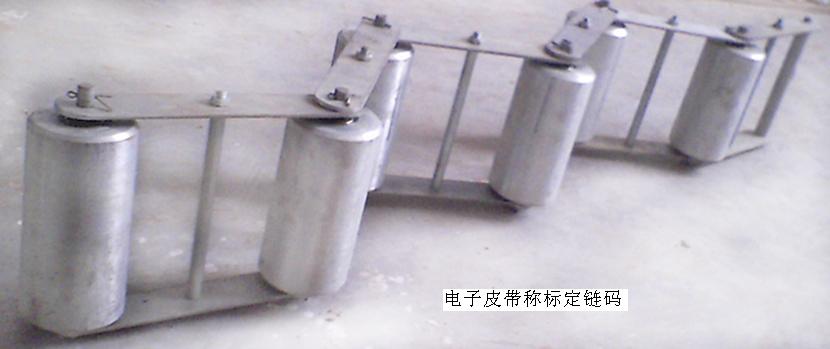

系统构成及特点： SMB-L型链码标定装置，由滚球、链片、内外连板和挂环等组成。
●标定精度高(静态0.03％，动态0.1％)；
●结构简单、造价低，接近实际；
●体积小，搬运方便；
●操作简单方便，工作效率高； ※若选用自动收卷装置时，整条链码的放落、收卷均由电动卷扬机构来完成，更加方便、简捷、省力。链码收放可选用：卷扬式、卧式 （藏箱式）；
●卷扬式为电机减速机带动卷盘卷筒，由电控装置实现对链码的自动收放；
●卧式是链码存放在箱体中的形式，平常不用时存放在箱体中，使用时由电控装置操作，将链码自动放至秤体上方的皮带上，常用于输送机上方空间较小的场合。

设备主要特点：
链码安装在皮带上方位置，校验过程方便快捷，自动化程度高，省时省力，准确可靠；
当输送机上方有较大空间时，可选用卷扬式收放装置，而当空间较狭窄时，可选用卧式收放装置;
当选用卷扬式收放装置时，可将卷扬收放装置固定在输送机框架上，需要一台输送机配一套收放装置，另一种方案是将收放装置固定在输送机上方的皮带廊顶部，并 且可以在手动或电控状态下横向移动，用以达到一套收放装置标定两台输送机上皮带秤的目的，可节约成本；

主要技术参数：
●链码重量 5、10、20、30...200(kg/m)
●链码精度 M11级
●秤 容 量 1-6000t/h
●皮带宽度 500-2200mm
