圆盘给料机或其它上位输送机输送物料到单机皮带秤,单机皮带秤的重量信号,速度信号进入积算器,并在积算器内部进行处理和显示,同时,输出与流量成正比的4~20mA电流信号都智能调节器,调节器根据用户设定的PID参数及理想控制值,输出4~20mA电流到电机控制器,并由其调节给料机速度快慢,从而达到控制给料量的目的。
系统组成:
配料系统主要由现场生产设备,单机皮带秤(包括输送机系统、皮带秤体、称重仪表、称重传感器、测速传感器设备)、调节器、变频控制器、PLC、电气控制柜、上位机、系统软件以及料位检测装置等组成。
系统主要特点:
◇根据生产工艺要求,通过最优PID计算,自动控制给料机出力,调整欲配物料流量,使配料系统实现最佳配比,满足配料精度;
◇根据生产要求,程序可以设置最佳开关时序,较好地解决料头,料尾及剩料问题;
◇系统具有自动/手动无扰切换功能;
◇配料秤具有自动调零、挂码标定、链码标定、实物校验、数据掉电保持等功能;
◇数字调节器具有可选的P、PI、PD、PID等控制算法,具有系统参数掉电保持等功能;
◇可自动检测料位高度,动态模拟料仓料量,具有料仓料量高低限报警功能;
◇自动检测圆盘给料机或其它上位输送机堵料状态,进行报警,智能提供断料事故信号,满足配料工艺要求;

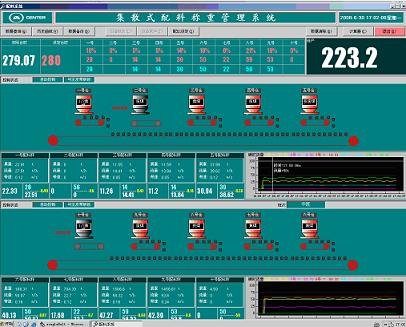

◇通过计算机开关量数据采集机工业网络通讯技术,可实时动态模拟整个配料流程,动态画面逼真,界面友好;
◇系统可动态追加生产配方及开关时序,可方便的修改,查询,打印配方及开关时序;
◇可动态显示实时配料曲线,配料棒状图及历史曲线;
◇系统可查询打印班、日、月报表,可实现随机及定时打印班日报表;
◇支持网络数据共享,支持32位ODBC开放式数据,上网机经网络管理员授权后都可以查询相关数据,支持WINDOWSNT,NOVELL局域网,也可通过调制解调器拨号上网;
◇该系统软件支持WINDOWS多进程多线程机制,代码优化极佳,执行速度较快,占用系统资源较少;
主要技术参数:
◇计量误差:≤±0.5%或≤±1.0%
◇环境温度:-20℃~70℃
◇系统配料能力范围:0~800t/h
◇料位测量精度:±0.5%或±1.0%
◇电源:380/220VAC、50HZ
◇电流输出:0~20mA或4~20mA正比于单机皮带秤流量
◇通讯网络:RS-485/422

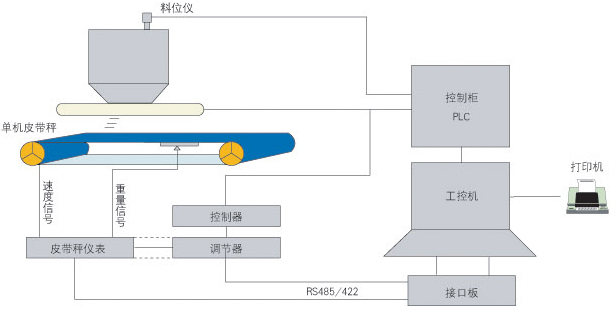

集散式配料系统硬件分布示意图
