第1章 技术参数及系统构成

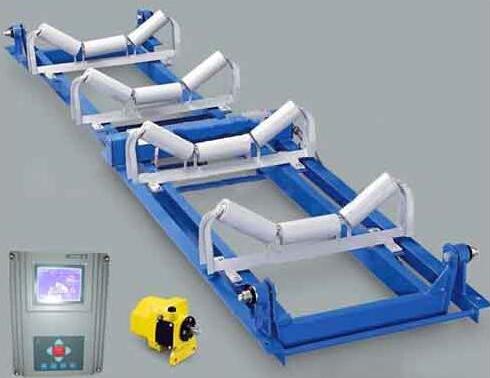

ICS-20A、17A、14A系列电子皮带秤，是在皮带输送系统中对散状物料进行连续计量的理想设备,具有结构简单、称量准确、使用稳定、操作方便、维护量少等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。广泛地应用于冶金、电力、煤炭、矿山、港口、化工、建材等行业。
说明书主要对20A/17A、14A系列皮带秤系统的安装、运行、校准和维修等工作加以说明。有关扩展板（打印和通讯）仅作简要介绍。
电子皮带秤的技术参数及系统构成
1.1主要技术指标
1.1.1系统功能
动态累计误差：20A皮带秤系统优于±0.5%
17A皮带秤系统优于±0.25%
ICS-14A皮带秤系统优于±0.25%
称量能力：6000t/h以下
皮带宽度：500-2200mm
皮带速度：0.1-4m/s
环境温度：称架-20℃-60℃
积算器-10℃-50℃
电子皮带秤的技术参数及系统构成

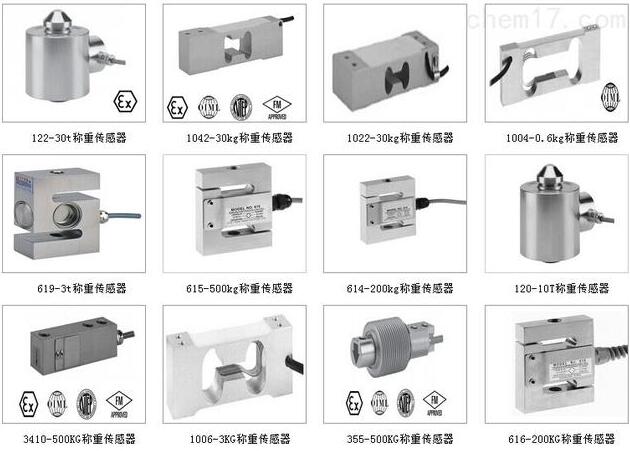

1.1.2载荷传感器性能
非 线 性：小于额定输出的0.05%
重 复 性：小于额定输出的0.03%
滞 后：小于额定输出的0.03%
激 励：10VDC
电子皮带秤的技术参数及系统构成
电子皮带秤的技术参数及系统构成
1.1.3速度传感器
频率范围：0-1.2KHZ 精确度0.05% 分辨率10-4米/秒
电子皮带秤的技术参数及系统构成
1.1.4 HN9001电脑积算器性能
精 度：优于0.05%
电 源：220V-15%+10% 50HZ±2%;25VA
激励电压输出：10±5%VDC
至速度传感器增速板输出：未稳压的24VAC
累重显示输出：八位带小数点，最小显示0.01t
流量显示输出：四位带小数点，单位为每小时吨
远程累计输出：在累重显示器上的每个计数相当于10kg、100kg、1t
电流输出：可选择4-20mA或0-20mA，输出电流正比于流量
打印接口：μP16打印机
通讯接口：可选择RS-232或RS-485
开口尺寸；285×140(宽×高)
重量输入：一只或两只载荷传感器的毫伏级信号
速度输入：数字速度传感器的脉冲信号
