14A型电子皮带秤
ICS-14A型通用型全悬浮式电子皮带秤，安装于水平或者倾斜角度较小的输送机上，采用全悬浮式称重桥架，计量托辊检测皮带机上的重量直接作用到称重传感器；测速传感器安装于输送皮带上实时检测皮带机运输速度，汇总至仪表计算，显示瞬时流量、累计流量和皮带速度，此种皮带秤在通用型皮带秤重系列中属于精度较高的一种。
主要功能：主要用于给煤机和配料秤上，也可安装于输送设备角度随时变化的输送机上。
环境参数：
室内/室外，皮带秤的安装地点应尽可能的靠近称重仪表，防止距离过远导致信号衰减，应注意防尘、防潮。
1.四托辊全悬浮式结构；
2.无耳轴指点和运动部件；
3.配有四只剪切梁式式称重传感器；
4.安装方便，只需八个螺栓安装固定;
5.保证整个系统的稳定性，其维护量极小.

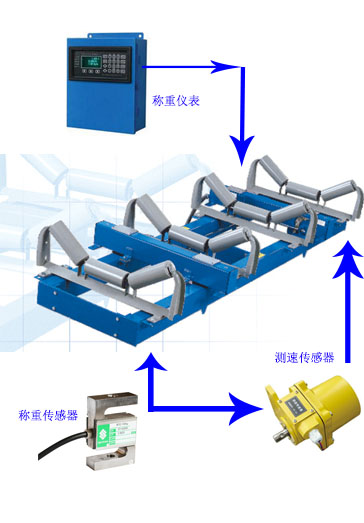

皮带秤结构原理图
产品参数列表
PARAMETER LIST
全悬浮式或杠杆型秤架结构，机架整体稳定性高，维护量小，传感器内置，不易损坏，结构紧凑；仪表显示功能多样，实时采集并显示皮带瞬时流量，累积流量以及皮带速度，支持多种通讯方式，方便数据实时上传，附带断电保护功能，突然断电时可保证数据不丢失；美国进口世铨S型拉式称重传感器，产品出厂前经过充分老化测试，性能稳定，过载性能好，安装方便。
1.14A型秤架相关参数
4组或者3组的托辊全悬浮式结构; 无耳轴支点和运动部件
4只S型拉式称重传感器; 适应带宽：400-2800mm
皮带秤秤架和仪表
2.称重传感器美国世铨
额定电压：DC10V； 运行电流：≤40mA；
灵敏度:0.5mV/V~3.3mV/V; 输出信号：0～15mV
皮带秤称重传感器
3.精度：0.125%相关参数
适用带宽：300mm-2800mm 称量范围：0-9000t/h
皮带速度：0-5m/s 适用皮带输送机倾角0°~6°
皮带秤参数列表
4.安全保障符合国家安全设计标准
电源：220VAC±10%，50HZ±2% 保险丝：0.5A；
运行温度：-40°~+50° 相对湿度：95%
安全生产
5.硬件配置高端定制，品质恒久远
1台称重仪表 自主生产秤架（4托辊全悬浮）
1只测速传感器 4只世铨称重传感器
