采样设备均根据客户需求非标调整定制，采样代表性强、有效防止煤质作弊、节省人力、稳定性强；配重机制机制动电机配重，确保设备安全运行不刮伤皮带，所检测数据具有代表性，准确性；减轻劳动强度、节省人力、提高工作效率，对稳定产量和质量都具有十分重要的意义。

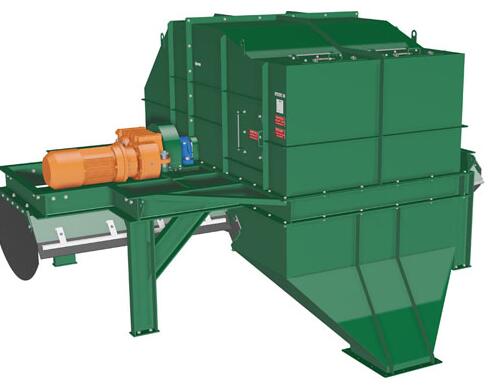

主要功能：TYCY通用型皮带中部采样机是在皮带输送机中部安装自动采制样设备，以机械的随机性和代表性来加强对样品的检验分析准确性。
环境参数：
采样设备主体一般安装于露天皮带或皮带输送廊内部，根据带宽确定初级采样机框架结构和重量，从而选定受力结构方式； 控制箱的安装地点应尽可能的靠近采样设备，防止距离过远导致信号衰减，应注意防尘、防潮；
1. 全断面截取物料流，采样均匀可靠；
2. 刮板防护装置，运行时不伤输送带；
3. 设计紧凑，适于低空间安装；
4. 安装容易，可直接固定在现有或新的输送机上；
5. 采样机上设有裙板，可防止物料的散落；
6. 非接触式接近开关用于起﹑停控制，安全可靠；
7. 采样头配带平衡重块，可消除偏心负载，不刮伤皮带；
8. 特殊工作地点亦可做防爆处理。
皮带中部采样机现场图
部件结构自主生产设计，品质卓越
PRODUCT ADVANTAGE
皮带煤取样装置主要由采样头、皮带给料机、破碎机、皮带缩分器、集样器、余煤返排、电气控制系统等部分组成，采样系统即在初级采样的基础上加设设备组成完善的采制样循环系统下面将一一介绍。
1.采样头旋转全断面截取物料
组成：采样头由壳体,机架,挂扫头,驱动装置,限位装置,槽形托辊等
全不锈钢采样头,全断面采样,合理设计,不刮伤皮带
采样流程
2.皮带给料机全封闭自带清扫
组成:驱动滚筒,改向装置,胶带,上托辊,下托辊,清扫器,箱体,均料板,挡轮,密封罩,落料斗等
均匀输送物料,防堵塞和扬尘,较强耐磨性,回程挡轮防跑偏
采样用给料机
3.破碎机环锤式破碎机
组成:上箱体,下箱体,除铁室,破碎板,筛板,转子总成,衬板等
排料顺畅,不堵煤,破碎比大,寿命长,清扫方便,破碎空间大
采样用破碎机
4.皮带缩分器多级可调煤炭缩分器
组成:皮带缩分器由皮带机,缩分采样器
高密封性,防扬尘,缩分比可调,精度高,不堵煤,便于维修调整
采样用缩分器
5.集样器旋转式自动换罐
组成:减速电机,转动轴,集样瓶架,集样瓶固定盖板,底座,接近开关及挡片等
橡胶板密封,防水分损失和扬尘,不堵煤,便于维修调整
采样用集样器
6.余煤返排机构多余物料自动送回皮带
本产品余煤返排采用斗提机,螺旋输送机
三合一驱动电机,制动电机,头部驱动装置重量轻,振动小
采样用斗提机
7.电控系统进口元器件
设有完善的联锁和保护装置和检修状态开关
施耐德和欧姆龙的电气元器件，西门子的PLC
采样流程
产品应用
TYCY通用型皮带中部采样机工作原理：
皮带中部取样器启动后，由电机通过减速机减速，带动转臂轴圆周旋转，使转臂前端取样头对皮带上的物料进行全断面取样。
刮扫头由齿轮减速电机驱动，电机带电磁制动。当一个采样周期开始时，减速电机驱动刮扫头快速旋转，贴近皮带对煤流进行猛扫取样，到一定角度后接近开关动作，电机制动，刮扫头转过360°停在下一周期出发位置。煤样由出料口落入落煤管中。刮扫头保证在旋转过程中不接触皮带，回到起始位置后不接触煤流。
