SYT型输煤皮带头部采样悬臂式汽车采样机使用现

KLT,型,输煤,皮带,头部,采样,悬臂,式,汽车,采,

　　1. 车辆进入采样机设备下方规定取样区域；

　　2. 主桥移动至汽车上方；

　　3. 桥上方小车做位置调整，调整至选定区域；

　　4. 螺旋采样头由液压设备控制升降，旋转取样；

　　5. 取出的样品送至制样设备中，依次为破碎、缩分、储样；

　　6.制样多余部分暂储至集料斗，统一处理。

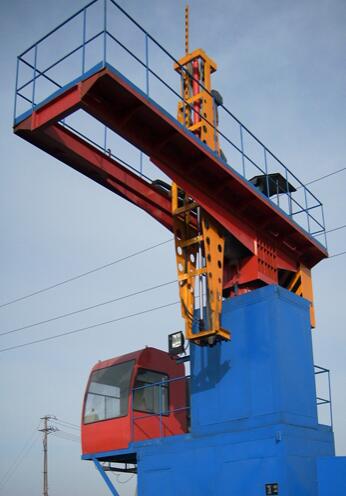

　　悬臂式汽车采样机结构图

　　部件结构自主生产设计，品质卓越

　　PRODUCT ADVANTAGE

　　悬臂式汽车采样系统主要由采样头、采样小车、桥、接料斗、初级给料机、液压驱动、破碎机、缩分器、储料罐、弃疗仓组成；下面将介绍煤炭汽车采样的主要组成部件

　　1.采样头螺旋钻取式采样头

　　钻取式取样可对大直径的每块破碎，煤块小，可靠性高

　　汽车上方设置旋转采样探头，加强对样品的检验分析准确性

　　采样流程

　　2.初级给料机全封闭自带清扫

　　组成:驱动滚筒,改向装置,胶带,上托辊,下托辊,清扫器,箱体,均料板,挡轮,密封罩,落料斗等

　　均匀输送物料,防堵塞和扬尘,较强耐磨性,回程挡轮防跑偏

　　采样用给料机

　　3.破碎机环锤式破碎机

　　组成:上箱体,下箱体,除铁室,破碎板,筛板,转子总成,衬板等

　　排料顺畅,不堵煤,破碎比大,寿命长,清扫方便,破碎空间大

　　采样用破碎机

　　4.皮带缩分器多级可调煤炭缩分器

　　组成:皮带缩分器由皮带机,缩分采样器

　　高密封性,防扬尘,缩分比可调,精度高,不堵煤,便于维修调整

　　采样用缩分器

　　5.储样罐旋转式自动换罐

　　组成:减速电机,转动轴,集样瓶架,集样瓶固定盖板,底座,接近开关及挡片等

　　橡胶板密封,防水分损失和扬尘,不堵煤,便于维修调整

　　采样用集样器

　　6.废料仓多余物料自动送回皮带

　　废料仓即余煤返排，采用斗提机,螺旋输送机

　　三合一驱动电机,制动电机,头部驱动装置重量轻,振动小

　　采样用斗提机

　　7.电控系统进口元器件

　　设有完善的联锁和保护装置和检修状态开关

　　施耐德和欧姆龙的电气元器件，西门子的PLC
