西门子皮带秤简介：

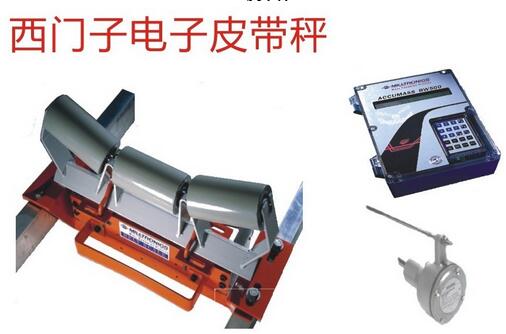

　　西门子皮带秤主要由秤架、速度传感器、积算器三大部分组成。使用皮带秤监控连续生产过程，可有效控制混匀矿、溶剂、燃料、返矿、生石灰和成品矿连续加料过程。在世界各地恶劣环境中大量应用都充分西门子皮带秤无比优越的性能。它们已成为散状固体粒料连续在线称重的可靠保证。西门子皮带秤集简单、即装即用、维护量小（无活动部件）、长期稳定性和重复性好等优点于一身。它们在实际工作中显示了极微小的滞后性和优良的线性度，且不受侧向力的影响。所有称重传感器均有过载保护功能。

　　西门子皮带秤产品特点：

　　1、  秤架结构简单

　　2、  秤架通用性好

　　3、  秤架安装简单

　　4、  秤架不受非垂直力的干扰

　　5、  秤架精确度高

　　6、  维护方便

　　最好最高精度的皮带秤

　　MSI西门子皮带秤是目前最先进的单托辊皮带秤之一，适用于大量原料和加工工业中产品的在线称重，MSI西门子皮带秤监测不同的颗粒料，如面粉、沙子、糖和煤炭。在世界各地大量恶劣环境中应用，从开采业—矿山、采石场和矿井，到电厂、钢铁、食品加工和化学工业，验证了其优越的性能。

　　坚固而可靠

　　对于需对皮带秤输送机上的物料实现高效、动态在线称重的场合，西门子坚固的单托辊MSI皮带秤能提供无与伦比的测量可靠性，即使在最恶劣的环境，MSI西门子皮带秤能与多种先进的电子积算仪相连接，可提供流率、累积量、速度和载荷的连续读数。安装简便，低维护，重复的精度，这些特点使得西门子的MSI电子皮带秤成为散状固体在线皮带称重的首选。任何时候，它都能提供精确、高重复性的效果。

　　出色的精度和重复性

　　MSI西门子皮带秤独特的称重架设计确保无可比拟的精度和重复性，即使再产品载荷不均匀或者带速相对较快的应用场合。精确度通常为0.5%，但是在许多应用场合，精度均优于0.25%。

　　安装简便

　　这个结构紧凑的MSI西门子皮带秤可以应用在空间受到限制的皮带机上。由于其简便的安装方式，同传统的系统相比，用户能节省大量的费用。通过四个螺栓和一个现有的托辊，称重支架被方便地安装在皮带机上，并且固定在受力的梁上。安装快捷而简单，只需数个小时。其通用的结构可用于任何现有的皮带称重系统，可快速安装以代替老式的称重系统。

　　维护成本低

　　由于MSI西门子皮带秤没有可动部件，所以就消除了潜在的维护问题，枢轴和杠杆的磨损和更换都已经是过去的事情。你所需做的只是进行定期的效验检查。而且有了机械止动保护系统，可免受意外的过载，防止严重的损坏。

　　对产品载荷的快速反应

　　MSI电子皮带秤的专利结构不同于任何其他的单托辊皮带秤的结构。其独特之处在于采用平行四边形结构的测力传感器，因而对于垂直力能快速反应，保护载荷变化时的反应速度。这样可保证其高精度及良好的重复性。对于带速较快和产品载荷不均匀的应用场合，一样可达到高精度及良好的重复性。

　　工作原理

　　MSI西门子皮带秤系统包括三个部分：称重桥、速度传感器和积算仪。称重桥的钢制底座支承两个电子平衡的测力传感器。根据平行四边形原理，测力传感器只感受通过称重托辊传送的重量的垂直力，而对托辊摩擦力、侧向力或偏心负载则无反应。只对实际的皮带载荷有反应，这一特点使NSI电子皮带秤成为当今进度最高的单托辊皮带秤。在运行过程中，实际皮带载荷的垂直力被测力传感器检测到，提供重量讯号，安装于转轴上的速度传感器则提供皮带速度讯号。这重量讯号和速度信号同时送进积算仪做最后处理。提供瞬时流率和紧积量的精确指示。

　　西门子皮带秤选型

　　西门子皮带秤介绍：

　　使用皮带秤监控产品的连续生产过程，可帮助充分利用原材料，控制库存。在世界各地恶劣环境中的大量应用，验证了西门子皮带秤无比优越的性能。他们已成为干燥、散装固体粒料连续在线称重的可靠保证。这些皮带秤集简单、即装即用、维护量小（无可动部件）、精度高和可重复性好等优点于一身。它们在实际工作中体现了极微小的滞后性和优良的线性度，且不受侧向力的影响。所有称重传感器均有过载保护功能。当与安全栅一起使用时，所有的皮带秤均可用于危险工作环境。

　　完整的皮带秤系统还包括1台BW500积分仪和1只速度传感器。

　　产品系列：

　　1、MLC电子皮带秤

　　典型特点：低负荷秤，用于小容量皮带载荷。

　　典型应用：监控烟草、动物饲料、糖、谷物

　　现存皮带秤传输机和皮带给料机

　　预给料控制系统，用于挤压机、蒸煮器和水化分离机

　　典型工业：烟草、食品、动物饲料、化肥

　　最大载荷：50t/h

　　最大皮带速度：2.0m/s

　　最大粒度：＜25mm

　　额定皮带宽度：450-1200mm

　　托辊直径：51或60mm

　　最小称量段：457mm

　　精度：±1.0%或更高

　　量程比：5:1

　　材料：低碳钢喷漆或不锈钢

　　称重传感器：2只平行四边形不锈钢传感器

　　温度补偿

　　标准配件：秤架、称重托辊

　　特点：

　　结构紧凑，安装方便

　　对纵向应力反应迅速，确保及时反映产品载荷的变化

　　包括称重托辊

　　认证：CE

　　2、MUS电子皮带秤

　　典型特点：模块化设计，中负荷秤，用于过程指示

　　典型应用：监控二次加工循环石载荷

　　改造项目

　　跟踪日生产总量

　　在各类工业中控制流量

　　（与1台带PID控制器的积分仪一起）

　　典型工业：混凝土、采矿、农业

　　最大载荷：5000t/h（皮带速度最大时）

　　最大皮带速度：3.0m/s

　　最大粒度：＜100mm

　　额定皮带宽度：适合大多数运输机宽度

　　标准符合≤1000mm

　　重负荷≥1200mm

　　托辊直径：50-180mm

　　最小称量段：508mm

　　精度：±1.0%-0.5%

　　量程比：3:1

　　材料：低碳钢喷漆，模块化设计

　　称重传感器：2只平行四边形铝传感器

　　温度补偿

　　不同规格传感器用于标准型和重型应用场合

　　标准配件：2个称重组合件

　　特点：

　　易调节，适合各类传输机

　　安装简单

　　减少物料堆积

　　认证：CE

　　3、MCS电子皮带秤

　　典型特点：紧凑型、坚固模块化皮带秤，

　　带不锈钢称重传感器

　　典型应用：移动碎石机

　　混凝土筛选

　　典型工业：混凝土、建筑业、再循环工业

　　最大载荷：不高于1200t/h（在皮带速度最大时）

　　最大皮带速度：3.0m/s

　　最大粒度：＜150mm

　　额定皮带宽度：不大于1200mm

　　托辊直径：102-152mm

　　最小称量段：609mm

　　精度：±1.0%-0.5%

　　量程比：4:1

　　材料：低碳钢喷漆，称重传感器：不锈钢

　　称重传感器：2只平行四边形铝传感器

　　温度补偿

　　标准配件：2个称重组合件

　　特点：结构紧凑、低端位置

　　模块化

　　安装通用

　　认证：CE

　　4、MSI电子皮带秤

　　典型特点：大负荷、高精度单托辊秤，

　　用于过程和转载控制

　　典型应用：控制石料混和比

　　监控研磨机给料量

　　跟踪日生产量及总量

　　监控矿山/粗矿石和细矿石或混凝土的运行

　　典型工业：水泥、食品、采矿、矿物、煤炭、化工

　　最大载荷： 5000t/h（在皮带速度最大时）

　　最大皮带速度：4.0m/s

　　最大粒度：＞150mm

　　额定皮带宽度：450-2400mm（CEMA或标准公制传输机）

　　托辊直径：50-180mm

　　最小称量段：457mm

　　精度：±0.5%或更高

　　量程比：5:1

　　材料：低碳钢喷漆或不锈钢

　　称重传感器：在一个称架中带2只三重梁平行四边形不锈钢传感器

　　温度补偿

　　标准配件：秤架

　　特点：与枢轴秤相比，MSI反应迅速，托辊更少，称重精度更高

　　认证：SABS，Measurement Canada ，CE

　　5、MMI电子皮带秤

　　典型特点：大负荷、高精度多托辊秤，

　　用于关键过程和转载控制

　　典型应用：物料移交监控

　　监测矿山到工厂的转载量

　　装载（车、传）计量

　　库存监控和跟踪

　　带速快、托辊间距短，负载轻或不均衡的应用场合

　　典型工业：水泥、食品、采矿、矿物、煤炭、化工

　　最大载荷： 5000t/h（在皮带速度最大时）

　　最大皮带速度：4.0m/s

　　最大粒度：＞150mm

　　额定皮带宽度：450-2400mm（CEMA或标准公制传输机）

　　托辊直径：51-178mm

　　最小称量段：每台秤457mm 2台秤

　　精度：±0.25%或更高

　　量程比：5:1

　　材料：2个或多个MSI单元装

　　称重传感器：在一个称架中带2只三重梁平行四边形不锈钢传感器

　　温度补偿

　　标准配件：秤架

　　特点：可用于贸易结算

　　物料在皮带秤上停留时间增加，称重结果更为准确

　　所有MSI的特点
