子皮带秤是对皮带输送机所输送的松散物料进行自动连续称量的自动衡器，电子皮带秤已广泛地应用于电力、矿山、冶金、建材、轻工、港口及交通运输等部门的动态计量。
ICS系列电子皮带秤有多款不同样式的称重桥架，以适用于广大用户不同的使用场合和不同的需要。
ICS系列电子皮带秤称重桥架的基本结构设计新颖合理、桥架体选用高强度矩形管材钢性好；支点选用无摩擦耳轴支承，具有优异的动态计量性能，同时具有防震、防锈蚀、安装调整简易的优点；传感器安装在密封的横梁壳体中，使用安全可靠。
结构特点：
1、结构简单，无辅助传力机构，影响称重准确度因素少，安装于现场上下皮带之间，不占用空间高度，安装简洁方便。
2、称重传感器采用全密封处理，防潮防腐性能好，并安装于秤架方梁内处受拉状态系统稳定性好，且不受外部水、尘污及物料堆积的影响。
3、支点采用无摩擦耳轴支承，线性度好，适用于各种恶劣环境下使用。
二、工作原理
称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接接在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度长安其接收信号，通过积分运算得出一个瞬间流量值和累积重量值，并分别显示出来。
皮带秤上连续通过的物料重量通过称重杠杆作用于称重传感器，由称重传感器转换成mV级的电压信号A，经过放大及模数转换后送到微处理机；由测速传感器送来的速度信号B也送入微处理机，经过运算输出瞬时重量和累积重量。
皮带上通过的物料总量可用下式表达：
C=K(A1B1+A2B2+……+AnBn)
其中：C—累积重量（仪表累重显示器读数）
A1…An—代表重量信号的数字量
B1…Bn—代表速度信号的数字量
K—修正系数。

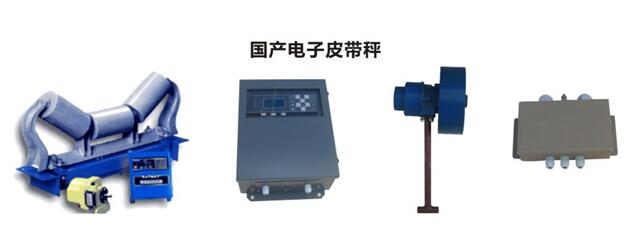

系统组成：电子皮带秤由称重控制显示器、秤架、称重传感器、测速传感器组成。
