滁州皮带秤LXC型单管螺旋计量秤
作者:admin 阅读量:次 发表时间:2020-08-07 01:49
滁州,皮带,秤,LXC,型,单管,螺旋,计量秤,适应,
适应范围:
LXC系列计量式螺旋秤是将杠杆式电子皮带秤的称量技术原理与螺旋输送机有机结合起来的一种新型电子秤。它主要适用于对粉状、散装物料进行连续输送、动态计量、控制给料量的计量设备。尤其适用于老厂改造过程中,空间狭小,无法装设其他型式的电子计量设备场所。改产品2003年被江苏省科学技术厅认定为高新技术产品。
产品型号及含义:
工作原理:
当物料被螺旋输送的过程中,安装在螺旋输送机下面得称重传感器检测到物料的重量并产生于一个正比于载荷的电压信号,同时,安装于螺旋输送机尾部的速度传感器检测到螺旋输送机主轴的速度信号,两种信号同时送入称重积算仪,经积分运算后得出瞬时流量值和累计量值。
工作原理图:

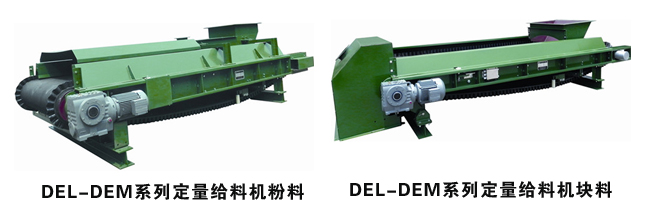

定量给料机适应范围:
DEL/DEM系列定量给料机是我公司引进德国申克技术生产的新一代产品。具有计量、控制精度高,性 能稳定的特点。独特和优化的设计使其满足在恶劣的工况下使用, 针对具体情况采用相应的结构及料斗型式,经济的解决了给料中的诸多难题。广泛应用在建 材、冶金、钢铁、化工、煤炭、陶瓷等行业对颗粒状物料的定量输送。
定量给料机工作原理:
将输送带载荷及速度信号输送到微处理机控制的测量、控制及调节系统进行处理,不断的将实际给料率与设定给料绿进行比较,从而控制输送带速度使给料率保持在一个恒定的水平上。
定量给料机系统特点:
主、被动滚筒使用自动调心轴承,安装调整十分方便;
驱动机构中的减速机通过空心轴直接套装在主动滚筒轴上,密封性好,调速灵敏,结构紧 凑,安装方便,使用可靠;
只需松开输送带,移动一侧支架,即可卸下输送带进行更换;
称重框架是通过不锈钢十字簧片与秤体框架相联,既起支点作用,又起限位作用;
自动调紧装置,保证了皮带张力的恒定,从而保证了计量精度;
自动纠偏装置,在一定范围内防止皮带跑偏。超过范围时,有跑偏限位开关;
皮带的内外清扫装置,既保护了皮带,又保证了零点的稳定性;
配有标定砝码支架和专用标定砝码,可随时对计量精度进行校验;
仪表没有报警功能,根据实际需要设定报警方式;
独特的设计,完善的保护功能,可实现全自动的无人化操作,既保证了产品质量,又提高了生产线的生产效率。
主要技术参数:
系统误差:≤±0.5%
给料能力:0.5~800t/h
使用环境:仪表:-30~+45℃
秤体:-30~+50℃
相对湿度:≤90%
电源:仪表部分:220VAC±10% 50HZ
驱动部分:380VAC±10% 50HZ
功率:DEM型≤1.5KW
DEL型 ≥2.2KW
工作条件和安装条件
定量给料机环境温度:
仪表:-10°C~50°C
机械:-20°C~60°C
电源电压:220/380VAC(+10%、-15%)、50HZ(±2%)
外形尺寸和安装尺寸示意图
