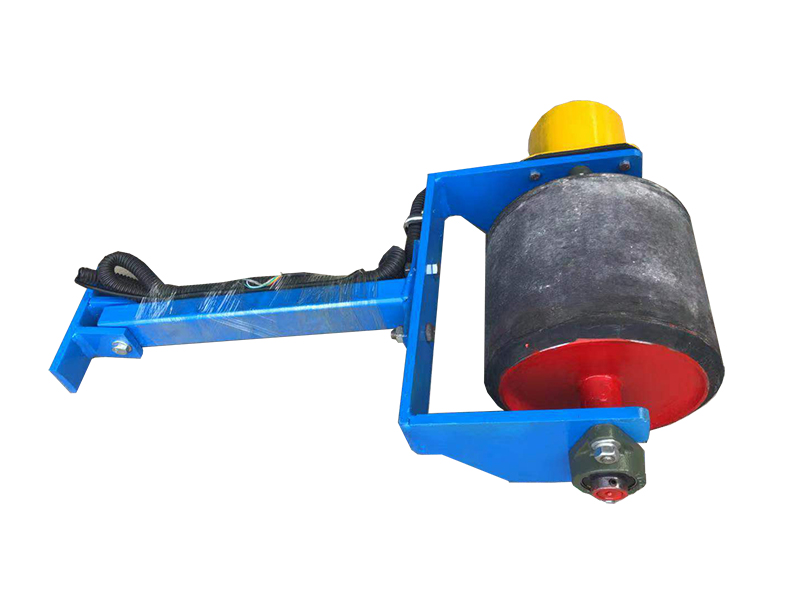

一体式测速传感器（皮带秤专用）

一体式,测速,传感器,皮带,秤,专用,60-12,系列,

　　60-12系列速度传感器

　　环境温度：-20℃～60℃

　　相对湿度：≤95空心轴内径：6/8

　　输出电压：0.5～30VAC 启动力矩：1×102

　　构造：防尘重量：2Kg

　　一般用途的皮带秤60-12B、N12B、N12F、SM12D、OVW2-06-2MHT、EL42A600Z5/28P6S6PR2，EC40A6-P4AR-600用于运行速度变化较大配料秤、给煤机称重给料机；

　　E6B2系列速度编码器

　　空心轴内径：φ6

　　电源电压：12VDC;15VDC,24VDC

　　消耗电流：≤150mA

　　输出电压：0.5V～10.0V

　　响应频率：8.5KHz

　　允许机械转数：≤1000r/min

　　启动力矩：1×102 N.m

　　使用温度：-10℃～70℃

　　构造：防尘

　　重量：0.2Kg

　　速度传感器接线方法

　　接线：打开盖子，按图标识接线，接线后盖好上盖。注意上盖和接线口的密封。

　　将安装支架架焊接在机架上，速度传感器固定在支架上；

　　使用软连接把速度传感器和测速滚筒轴心连接起来，保持速度传感器轴心与测速滚筒轴心在一条线上；

　　另一端连接称重仪表9、10/11号端子安装说明书接线；

　　工作条件和安装条件

　　环境温度：—32℃——60℃

　　电源电压：24VDC（±10%、-15%）、50HZ（±2%）
