ICS-30型电子皮带秤参数

ICS-30,型,电子,皮带,秤,参数,详细,介绍,ICS-

　　详细介绍：

　　ICS-30电子皮带秤主要由四部分组成：

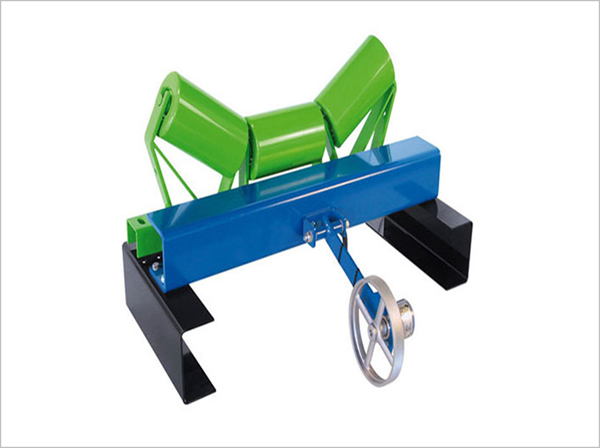

　　ICS-30型悬浮式称重桥架、称重传感器、60-12C测速传感器、KL2105型积算器。

　　称重桥架：

　　采用单托辊ICS-30型称重桥架，无杠杆、全悬浮的结构设计，稳定可靠，该结构设计用链码标定基本接近实物标定值，全封闭、防潮、防尘、防腐及减少物料堆积，不会发生使用刀口装置和轴承装置带来的零点不稳定等问题。单件式结构，无运动部件，安装容易，不需维护。

　　ICS-30型电子皮带秤称重传感器：平台型电子应变传感器，特殊设计的应变补偿。

　　具体技术如下：

　　外壳：密封保护

　　非线形:＜额定输出的0.02%；

　　重复性:＜额定输出的0.01%；

　　蠕变: ＜额定输出的0.02%；

　　温度灵敏度:零值时为±0.0003% ，满值时为±0.0004%

　　间隔:0.0008%FS/OF

　　零度:0.0015%FS/OF

　　过载能力:150%

　　ICS-30系列电子皮带秤标准配置的测速传感器均采用E6B2型旋转测速传感器

　　ICS-30型电子皮带秤【结构特征】

　　◆结构简单，力传递环节少，安装简捷方便；

　　◆独特的矩形杠杆，刚性好，无形变；

　　◆抗侧向力、抗水平分力、有效的减少了皮带跑偏和落料偏移对系统精度的影响；

　　◆称重传感受器为拉式，调整方便、灵活、可靠、精度高；

　　◆30型采用无杠杆全悬浮式结构，单托辊，称重区小，主要用于进出料口中心距较短的带式输送机上，或用于倾角随时变化的皮带式输送机上，如应用于堆取料机。

　　主要技术参数：

　　检定精度：0.25%

　　称量范围：1-4000t/h

　　皮带宽度：300-2000mm

　　皮带速度：0.1-2m/s

　　称重区标准长度：2400mm(可根据托辊间距改变)，300-1200mm

　　主要构成部件：

　　称重传感器：1只

　　速度传感器：1只

　　计量托辊（选配件）：1组

　　电源：220VAC,50HZ 功率：50W


称重控制器仪表	称重传感器	速度传感器	皮带秤链码
