ICS-17A型电子皮带秤参数

ICS-17A,型,电子,皮带,秤,参数,ICS-17A,型

　　ICS-17A型电子皮带秤

　　详细介绍：

　　ICS-17A-500mm ICS-17A-650mm ICS-17A-800mm ICS-17A-1000mm ICS-17A-1200mm ICS-17A-1400mm ICS-17A-1600mm电子皮带秤；

　　皮带秤是指对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器；

　　电子皮带秤称重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式4种。

　　ICS-17A型电子皮带秤系统组成：

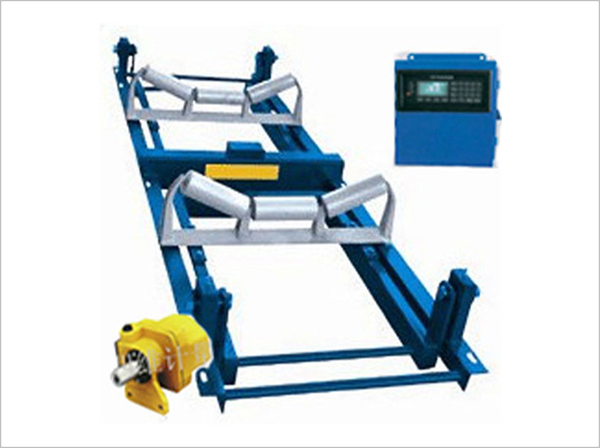

　　ICS-17A型称重桥架，称重传感器，60-12C型速度传感器及测速滚筒，KL2105称重控制器。

　　ICS-17A型电子皮带秤工作原理：

　　ICS-17型称重桥架在双杠杆上装有四组托辊，采用两只拉式传感器中间支承，外侧支承采用无摩擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不会发生称重装置和轴承装置带来的问题。

　　称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到应用要求。为了保证整个系统的稳定性，高精度应变片式传感器安装于受拉部位，以减少非线性误差。

　　ICS-17A电子皮带秤技术参数：

　　称重范围 0.5-6000 t/h

　　皮带宽度 500-2200 mm

　　皮带速度 0.05- 4 m/s

　　称重区标准长度 4800 mm

　　皮带输送机倾角 <= 18 度

　　计量精度 (+ -)0.25%

　　ICS-17A型电子皮带秤外形尺寸和安装尺寸：

　　输送机类型 DT75 DT11 DT75 DT11 DT75 DT11

　　带宽 A B C

　　500 488 508 720 740 770 790

　　650 638 658 870 890 920 940

　　800 838 858 1070 1090 1120 1140

　　1000 1068 1058 1300 1290 1350 1340

　　1200 1318 1338 1550 1540 1600 1590

　　1400 1518 1508 1750 1740 1800 1790

　　1600 1758 1990 2050

　　重要组成部分：
