全悬浮ICS-20型电子皮带秤

全,悬浮,ICS-20,型,电子,皮带,秤,电子,皮带,秤,

电子皮带秤是皮带输送机输送固体散状物料过程中对物料进行连续自动称重的一种计量设备。它可以在不中断物料流的情况下测量出皮带输送机上通过物料的瞬时流量和累积流量。皮带秤根据秤架的结构形式分为30、20、17、14，具体价格根据皮带秤的尺寸，型号，参数来确定

结构特点

◆结构简单，安装简捷方便，力传递环节少，

◆矩形杠杆，刚性好，无形变，零点稳定性好

◆抗侧向力，抗水平分力，有效减少了皮带跑偏和落料偏移对系统精度的影响

◆无摩擦橡胶耳轴支承，防腐蚀、抗潮、抗振动

◆称重传感器为拉式，调整方便、灵活、可靠，精度较高

◆30A型采用无杠杆全悬浮式结构，单托辊，称重区小，主要用于进出料口中心距较短的带式输送机上，或用于倾角随时变化的皮带输送机上。

外形尺寸和安装尺寸

输送机类型 TD75 DTII TD75 DTII TD75 DTII

带宽 A B C 790

500 516 536 720 740 770 940

650 666 686 870 890 920 1140

800 866 886 1070 1090 1120 1340

1000 1086 1076 1300 1290 1350 1590

1200 1336 1326 1550 1540 1600 1790

1400 1536 1526 1750 1740 1800 —

主要技术参数

20A型 20B型 30A型

测量精度： ±0.5% ±0.5% ±1%

称重范围： 1~4000t/h 1~4000t/h 1~4000t/h

皮带宽度： 500~2000mm 300~2000mm 300~2000mm

皮带速度： 0.1~5m/s 0.5~2m/s 0.1~5m/s

称重区标准长度 2400mm（可变）

皮带输送机倾角： ≤18°

工作条件和安装条件

环境温度：

机械：﹣20℃~﹢50℃ 仪表：﹣10℃~﹢50℃

电源电压：220V（±10%）50Hz±2%

ICS-20型电子皮带秤，动态累计误差小于±0．5％，用于一般工厂皮带输送机的称重，以及对破碎机、磨煤机、筛分机等设备进行定量给料控制，也可用于工业的称重过程控制．如检测生产量，控制产品的定量装载和监测库存等场合。

系统组成：ICS-20系列皮带秤主要由四部分组成：ICS-20型杠杆式称重桥架、称重传感器、测速传感器、RM2001型积算器。

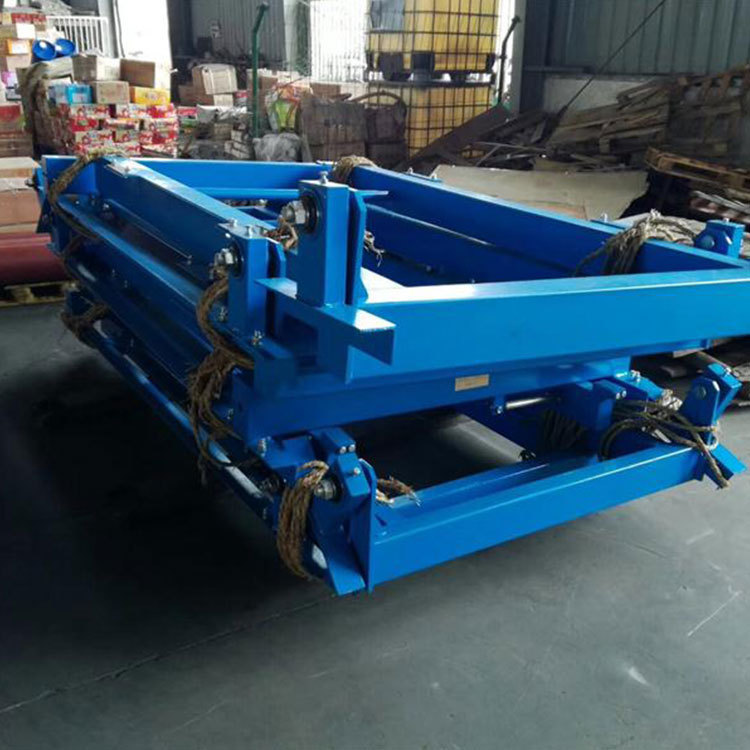

ICS-20型电子皮带秤称重桥架：

ICS-20 型称重桥架在单杠杆上装有两组托辊，采用一拉式传感器中间支撑，外侧支撑采用无磨擦耳轴支点，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。称重桥架主梁采用矩形钢管，这是整个称重桥架具有足够的刚性、较小的自重、外表积灰面积达到低无运动和易损件。为了整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。对于比重较轻物料的测量可采用配重秤架。

ICS-20型电子皮带秤积算器：

型号：RM2001型积算器。

电源：220VAC ,50HZ

功率：50W

ICS-20型电子皮带秤称重传感器：

ICS-20系列电子皮带秤均采用拉式电子应变式称重传感器。

主要技术如下：

◆外壳：“S”型密封保护 ◆非线形：< 0.03%FS ◆非重复性:0.01%FS

◆蠕变< 0.02%FS ◆零点平衡:±1% ◆在大流量下,传感器弹性体施力点位移不大于0.2mm

◆湿度灵敏度:间隔:0.0008%FS/F° 零点:0.0015%FS/F°

◆滞后误差:0.02% ◆灵敏度误差:±0.01% ◆过载能力:传感器容量的150%
