纵向撕裂保护开关
作者：admin 阅读量：次 发表时间：2021-06-11 09:09
纵向,撕裂,保护,开关,主要,用途,及,适用范围,
主要用途及适用范围
带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，给国家财产带来重大损失。

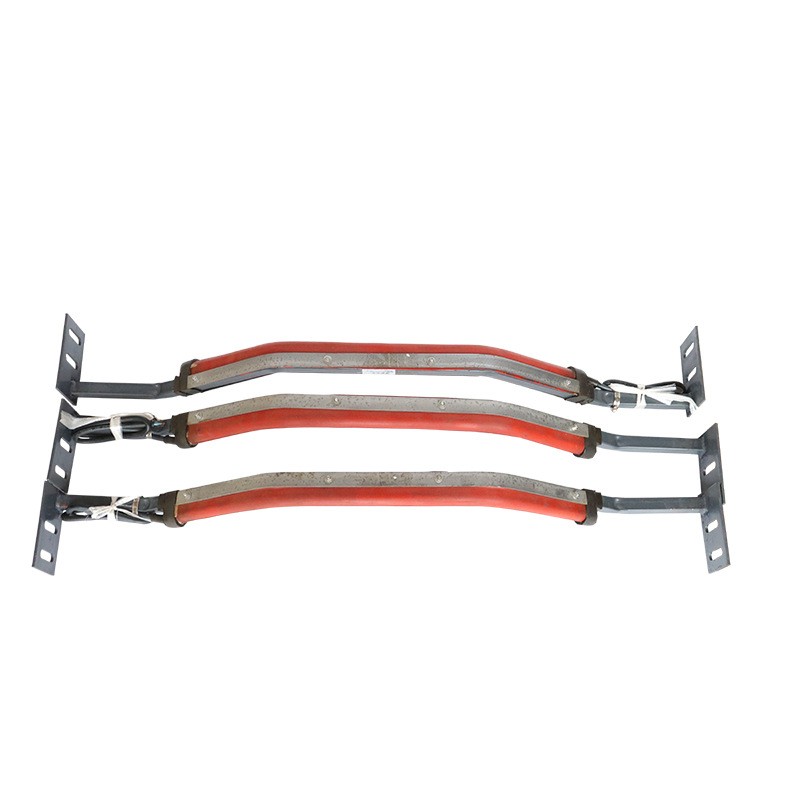

ZL系列输送带纵向撕裂监测装置为胶囊式，当输送带发生撕裂事故时能可靠的发出警报信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。
在皮带出现由于撕裂、戳破、绞结处损坏或锋利物凸出皮带时，撕裂开关能给监视人员提供联锁信号或关掉输送机，以防止造成更大的损失。
撕裂开关应成对安装在皮带两侧，由两段钢丝绳连接起来（钢丝绳有聚乙烯外套护层）。绳的一端永久固定在支撑托架上，另一端连接在撕裂开关上的弹簧球上。两段钢绳在皮带下面形成了一个和皮带槽型一致的闭合回路。当有物体戳穿或撕裂的皮带悬吊下来，扫落一条或两条钢绳时，弹簧球被拉出底座，引起两个微动开关发出报警信号或关掉输送机。
工作原理
1.ZL系列纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。
2. 控制箱面板设有报警指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出报警和停机信号。
产品特性
该装置具备以下特点： （1）安装方便； （2）检测元件感知器密封性较强，可在恶劣条件下使用； （3）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂 报警功能四、安装与接线 ZL系列纵向撕裂监测装置由控制箱和感知器组成，控制箱为户外型。一台控制箱可与4～6个感知器配套使用。
