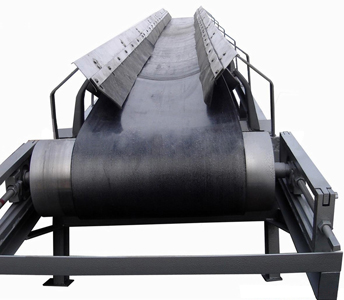

TD75皮带输送机

TD75,皮带,输送机,皮带,输送机,是,一种,输送,

皮带输送机是一种输送量大、运行费用低、使用范围广的输送设备，按其支架结构有固定式和移动式两种；按输送材料有胶带、塑料带和钢带之分。输送机的工作环境温度一般在－10℃－+40℃之间，要求物料温度不超过70℃；耐热橡胶带可输送120℃以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带或塑料带。皮带输送机的带宽有六种：500、650、800、1000、 1200和1400mm。用户可根据皮带输送机的输送高度，物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度.

二、主要技术参数：
TD75型通用固定皮带输送机输送能力表

断面形式	带速	带宽B（mm）
		500	650	800	1000	1200	1400
		输送能力G（t\|h）
槽型	0.8	78	131
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15			824	1233	1858	2528
	4.0					2202	2996
平行	0.8	41	67	118
	1.0	52	88	147	230	345	469
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	1117

三、皮带输送机功率选型表（供参考）（KW)

长度m		15	30	45	60	100	150	200	300
宽度 mm	500	1.0	1.3	1.7	2.	3.2	4.6	8.0	11.1
	650	1.3	1.9	2.4	2.8	4.6	9.2	11.5	16.0
	800	1.9	2.9	3.6	4.3	9.7	14.0	17.5	24.3

注：以上功率估算的工作条件为正常湿度，水平带速1m/s，物料容量1t/m3，动堆积角30°，一个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为B500：0.3kw；B650：0.35kw；B800：0.45kw。

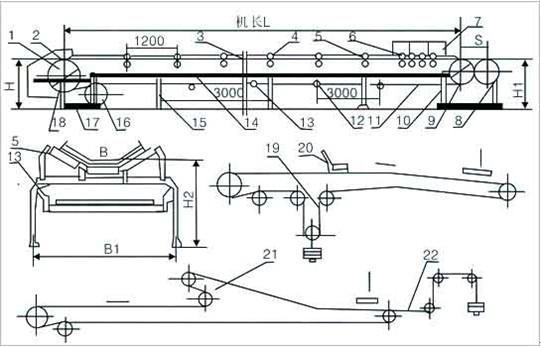

1、传动滚筒；2、头罩；3、输送带；4、槽型调心托辊；5、槽型托辊；6、缓冲托辊；7、导料槽；8、螺旋拉紧装置；9、改向滚筒；10、尾架；11、空段清扫器；12、下平调心托辊；13、下托辊；14、中间架；15、中间支腿；16、改向滚筒；17、头架；18、弹簧清扫器；19、垂直拉紧装置；20、犁式卸料器；21、卸料车；22、车式拉紧装置

四、皮带输送机外形尺寸表

带宽B(mm)		500	650	800	1000	1200	1400
机身宽mm	头架	1000-1010	1150-1160	1410-1470	1610-1630	1860-1880	2120-2130
	螺旋拉紧尾架	800	960	1180	1410	1660	1860
	中间架B1	870	1020	1220	1440	1690	1860
带面高mm	都轮H	800-2290	800-2315	800-2400	935-2500	950-2500	100-2500
	尾轮H1	800	800	800	1000	1000	1000
	中间段H2	800	800	800-1000	1000-1200	1000	1200
