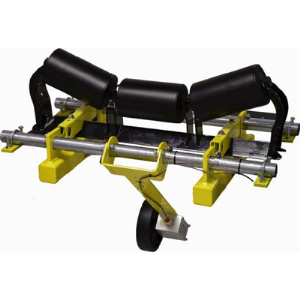

西门子皮带秤是一种来自德国技术的先进电子皮带秤。它测量作用在皮带上力的垂直分量。当物料随传送带移动通过皮带秤时，它通过托辊向称重传感器施加一个正比于物料重量的力，它的合力作用在每个称重传感器上，并通过应变电阻被检测到。应变电阻由积分仪提供激励电压，产生正比于皮带负载的电信号，送给积分仪。 称重传感器的垂直位移受皮带秤或称重传感器含有的正向过载急停的限制，这种急停保护可以对称重传感器提供过载保护。 西门子皮带秤由秤架、速度传感器和称重仪表组成。紧凑型、高流量、高精度西门子MSI系列为单托辊直接承重式秤架结构。

西门子电子皮带秤的特点和优点

        1.秤架不受非垂直力的干扰 由于采用平行四边形称重传感器，所以它只承受通过称量托辊传送来的垂直力，而不受各种侧向力包括皮带及物料在运行方向的水平分力、托辊摩擦力的影响，而且它对所承受的垂直力可快速反应。 由于在秤架下方两侧装有两个称重传感器，与大多数只装一个称重传感器的单托辊秤架相比，因皮带跑偏、物料在皮带上堆积偏向一侧等可能引起的偏心荷载对称量精确度的影响要小的多。同时因有两个支撑点，在同样刚度的情况下，可选用较小的钢材断面，进一步减轻秤架重量。

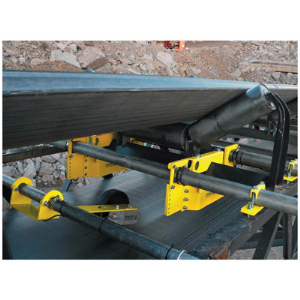

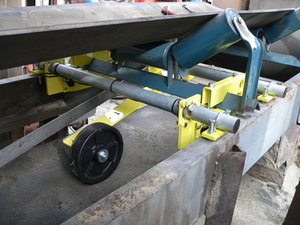

        2.秤架安装简单 只用四个螺栓和一组现有的托辊架，就可以将整个秤架方便地安装到皮带输送机上，由于秤架沿皮带运行方向的长度很短，只有240mm-300mm，所以可以在非常窄小空间的皮带输送机上运行，例如在托辊间距只有500mm或者更短间距的皮带输送机上，这种秤架也可以安装并运行。

        3.维护方便 在秤架上没有杠杆支点，没有可动部件，也不存在诸如支点磨损等问题。杠杆式秤架秤体大，水平面方向的表面积大，大面积积灰需经常清扫，否则会引起零点变化，而MSI单托辊秤架尺寸短小，水平方向的表面积更小，积灰量很小，积灰引起零点变化也小，可无需经常清扫。

        4.秤架结构简单 秤架结构中没有杠杆、没有支点、也没有平衡重，物料的重量通过称量托辊组直接加在称重传感器上，皮重、料重一起称，所以秤架结构非常简单，重量也非常轻。以500、650、800、1000mm宽的皮带秤为例：秤架部分重量仅为37、40、44、52kg，大约是同样皮带宽度杠杆式皮带秤，秤架重量的25%-50%之间。

        5.秤架通用性好 秤架结构不仅简单，对不同宽度皮带来说零部件的通用性也比较好，除了静态梁、动态梁的宽度相应变化外，其余部分几乎是一样的。这种秤架的另一个特点是对各种结构形式的托辊组都是适用的，例如平托辊或20°、30°、35°、45°槽型托辊组均可以用同一种托辊卡固定在动态梁上。 西门子多托辊皮带秤秤架采用两个MSI单托辊秤架组成，所以不管是单托辊秤、双托辊秤另部件是完全一样的。 秤架精确度高 由于采用的是高精确度的称重传感器，其重复性是0.01%，非线性和滞后均为0.02%。这样的高精确度对于MSI单托辊秤的名义精确度0.5%（MMI双托辊秤的名义精度0.25%）来说不仅足够，而且还有余地，所以只要称重传感器的有效量程（指由于输送物料重量加在称重传感器上使之受力的部分）在15%-30%范围内，就足以保证皮带秤的整体精确度。同时因为采用直接承重式结构，没有杠杆、没有支点、也没有平衡重（三无），也相应减少了因这些部件带来的测量精确度损失和在物料输送过程中机械震动给称量系统带来的干扰。

性能：

        设计最大流量：  5000吨/小时

        最快皮带速度：  4米/秒

        皮带宽度：  450-2400mm

        输送机倾角：小于16精度不受影响

        激励电压：  10VDC (最大15VDC)

        输出：  2mV/V 非线性:  0.02%

        滞后误差:  0.02%

        重复性误差：  0.01%　

         超载： 额定称量的1000%

        运行环境温度：  - 40 ----85 °C

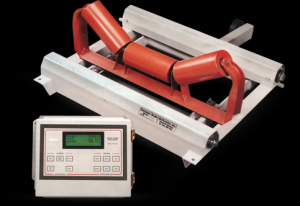

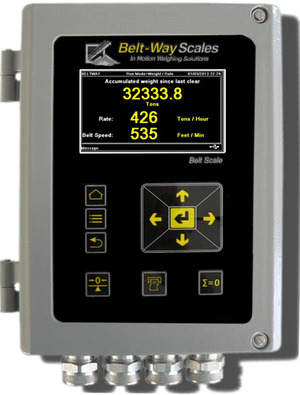

        称重传感器： 两对三重梁平行四边形，带温度补偿不锈钢传感器 积分仪和速度传感器 称重仪表是为皮带秤和配料秤（称重给料机）设计的功能强大的积分仪，真正的双PID功能可用于称重给料机的流量控制，可控制恒定载荷或给料量。

主要参数、特点：

        1.输入电压可选:  100, 115, 200, 230 VAC, 50/60 Hz

2.显示：2行  X 40 字符,  LCD 背景灯便于观察  • 最多提供6个传感器工作电源，4个传感器平衡 输入获得更好的精度。  HT200称重控制仪表• 具有专利技术的称重传感器平衡功能，能排除不均匀侧向负荷的影响，不需传感器匹配机械平衡。  • 紧凑的安装空间，聚碳酸酯外壳  NEMA 4X, IP 65 ,

        3.尺寸：  (209mm) 8.2”  W x (285mm) 11.2”  H x (92mm) 3.6”  D可编程数字I/O输入输出:  4组固态继电器输入  5组延迟继电器输出  ; 隔离  4-20 mA 输出 可选择流量皮带速度或载荷输出 RS-485/ RS-232接口; 带隔离模拟I/O  板:  4-20 mA 2路输出  2两路输入,可选择作为  PID控制,流量,  速度或载荷  SmartLinx 通讯卡支持  Profibus DP 通讯

        4.性能、环境要求：

        5.精度： 满量程的0.1%        6.分辨率： 满量程的0.02%        7.环境　位置： 室内/室外　

        8.海拔：2000  m 最高周围温度：  -20 至  50°C

        9.相对湿度： 适宜于室外

        10.防护等级：  IP65

        11.污染度：

  速度传感器是为监视皮带运输机皮带速度而开发的最轻且最坚固的装置，它是用坚固铸铝外壳，适宜室外安装和重量轻以延长轴承的寿命。  MD-256 采用了高精度旋转光学编码器将轴的每次旋转换成256  个脉冲列。可双向顺时针和逆时针方向运行。是速度传感器中精度最高的一种。在安装中还需要测速卷筒配合使用。

主要技术参数：

        输入： 双向轮旋转0.5~470rpm  输出：单向集电极开路消耗输出  +5vDC ，25mAmax（去积分仪）  256脉冲/转  2~2000Hz

        环境温度：-40~55℃ 供电：+10~15VDC，30mA（来自积分仪）

        电缆：3芯屏蔽，18AWG  最长305m  认证：NEMA  4X，IP65，CE  西门子电子皮带秤还可与BW100积分仪，以及TASS、RBSS、MD-36等其它多种类型的速度传感器配置，安装适于于用户要求的各种场合。
