　　机械式自动纠偏装置概述：

　　皮带跑偏是皮带机运行的普遍现象，上皮带跑偏易造成物料散落，跑偏严重易使皮带撕裂；下皮带跑偏易造成皮带磨机架。纠正皮带跑偏是皮带机运行的一大难题，使用该装置能有效可靠地纠正正因皮带机各部安装不正、运转不灵、物料冲击力方向不顺、负荷大小变化、皮带内部断面张力不均等各种因素造成的皮带跑偏。

　　构造及原理

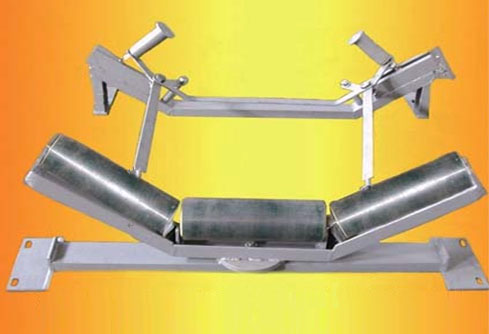

　　预调式皮带自动纠偏装置由立档辊机构、耗辊机械及连杆机构组成，当皮带跑偏时，皮带边缘推动立档辊向皮带跑偏的方向移动，同时立档辊机构中的连杆动纵拉杆移动，纵拉杆拉动托辊机构同步偏转，偏转托辊的线运动方向与皮带运转方向形成夹角，其间产生的皮带横向摩擦力驱动皮带居中运行。

　　一、产品特点,纠偏精度高,由于该装置设有横拉杆，能有效的控制皮带在机架中心线10MM范围运行。

　　二、纠偏效果好

　　该装置较其他各种机械纠偏、液压纠偏装置最显著的特点是提前一段距离纠偏，这样就使托辊机构偏转较小的角度，就能到达理想纠偏目的，从而使皮带磨损较小，纠偏效果最好。

　　三、运转灵活，无需维护

　　由于各转动关节设计有干式轴承，使该装置不拍水、煤泥、粉尘等物料侵袭，只需简单安装，无需日常维护。

　　四、使用可靠，寿命长

　　该装置无需任何动力驱动，运转机构为低运动副，且运动距离短，故该装置磨损较小，使用寿命长。

　　五、部件通用，更换方便

　　该装置所用托辊为在线皮带机的上托辊，一旦托辊损坏，用户只需更换自家的在用托辊即可，从而减少停机时间。
