. 产品概述

　　1.1 用途及适用范围

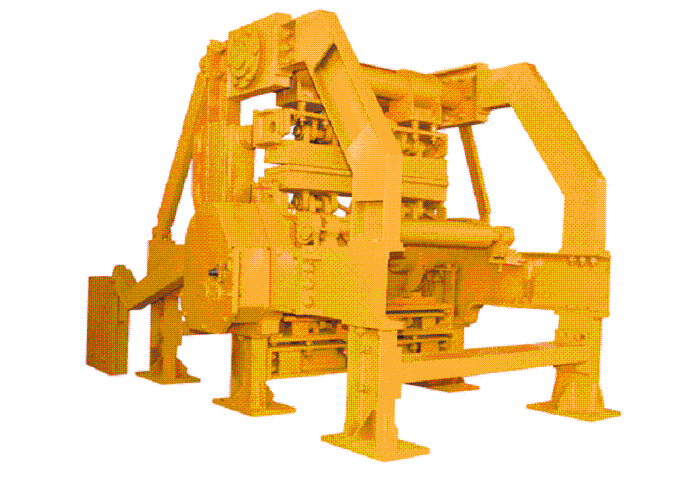

　　产的 WDBZ 型无源全断面带式输送机用断带保护装置(简称：保护装置)，是根据国家安全生产监督管理局、 国家煤矿安全监督检查局、 中国煤炭工业协会特别在《煤炭安全规程》第三百七十五条以及《煤矿安全质量标准化标准及评级方法》 （试行）机电安全中规定： “钢丝绳芯带式输送机应设置断带保护装置”等相关文件的要求。在大量实地考察断带现场，认真总结、分析发生断带原因的基础上，结合国内、外现有断带保护装置的性能特点，取长补短。本着安全性高、实用性强、安装灵活方便、基本免维护的原则。广泛应用于带式输送机强力型与普通型输送带， 特别是煤矿井下大倾角、 长距离、输送量大的带式输送机。

　　主要功能：

　　依靠强大的摩擦制动力对断带后的下滑胶带实施制动，可靠地将下滑的胶带停止下来，从而减少发生断带造成的经济损失与社会影响。

　　主要特点：

　　※ 整机采用无源动力纯机械式结构，避免因液压、电器造成各种的弊端 ，免维护， 不消耗能源等特点。

　　※ 采用胶带发生断带反向下滑，触动触发机构来实施制动的原理，整个过程迅速、稳定、可靠、安全、科学，并且不会对胶带造成二次损伤。

　　※ 制动方式上实行与胶带全断面接触，即增大制动面积，又免去了对胶带直接伤害。制动时，下旋转梁迅速上挑将槽型胶带展平并弹飞胶带上的物料，上旋转梁同时下旋，清扫物料，并将胶带加持在上、下旋转梁之间，随着胶带下滑，上、下旋转梁对胶带压力增大，制动力也逐渐加大，直至胶带停止。

　　※ 创新设计的复位机构，当故障解除后，安装上复位摇杆，摇动摇杆即可复位。复位力小、方便、快捷。

　　※ 整机设计为分体安装形式，方便运输安装。独立安装于矿方输送机的两侧，平时对输送机正常工作无任何影响，制动时机体单独受力，不会对输送机架造成任何损伤。

　　1.2 保护装置适用下列工作条件

　　—— 胶带宽度：≥650mm；

　　—— 倾角：＞8°

　　—— 环境温度-10～+40℃

　　—— 大气压力：80～106kPa；

　　—— 最大平均相对湿度： 95%RH（25℃） ；

　　—— 有爆炸性气体混合物的场

　　2 工作原理

　　输送机发生断带后，胶带最鲜明的特点为：

　　（1）胶带的涨力会消失；

　　（2）断带后的胶带在惯性力的作用下先减速上滑，然后在重力的作用下加速下滑（以上运胶带为例） 。

　　WDBZ 型无源断带保护装置就是根据胶带断带，失去涨力，胶带和物料在重力作用下向下滑动，作为判断胶带是否发生断带的依据
