无源液压皮带调偏装置

带式输送机经过很多年的发展,已被电力、冶金、煤炭、化工、矿山、港 口等行业广泛采用，是成为各国争先发展的行业。由于皮带机安装基础不牢 、运转不灵、负荷变化、落料冲击的变化等因素，造成皮带运行 跑偏现象。 目前国内皮带机防跑偏装置，主要是机械固定式调偏器，其次是液压器装置和电磁减速机器。液压皮带居中装置由于液压传动原理的不同，和传动结构不同，又衍生四种形式的液压皮带居中装置。 我公司技术开发部，分析研究各种结构形式的皮带居中装置，和不同工 况形式的皮带机，研制出性能稳定、动作平稳、调偏效果明显的液压居中装置。该产品利用皮带动能，无需其他动力源，全自动预防和处理皮 带跑偏现象，使皮带处于设定的范围内运行。

我公司设计制造的  无源液压皮带调偏装置和其它液压调偏器有如下不同之处：1、液压传动原理简单；2、具有处理锁定功能；3、液压系统 增强清洁处理和油泵自吸功能；4、安装、检修、维护方便，一人可搞定。

1、HL-YT 型无源液压皮带调偏装置具有自动检测皮带跑偏和给以调整，使皮带始终在设定的范围内运行。

2、HL-YT 型无源液压皮带调偏装置无需电源，结构简单，性能可靠，安装维护方便。

3、HL-YT 型无源液压皮带调偏装置控制调偏托辊组，具有锁定功能。

4、HL-YT 型无源液压皮带调偏装置对皮带检测调整时，不磨损皮带。

5、HL-YT 型无源液压皮带调偏装置适应任何恶劣的环境，不怕水和灰尘。

6、建议 20 米内长皮带安装两组，20 米以上安装间隔为 10～20m/组。

1、HL-YT 型无源液压皮带调偏装置当皮带跑偏，检区轮与皮带接触为浮动摩 擦（接触摩擦力大小可调），对皮带边缘无磨损。机械调偏器检区档轮与皮带接触为强行摩擦（接触摩擦力无穷大）， 对皮带边缘及易磨损。

2、HL-YT 型无源液压皮带调偏装置是全液压控制，不因环境条件恶劣，动作灵活，定位准确，而机械调偏器则反之。

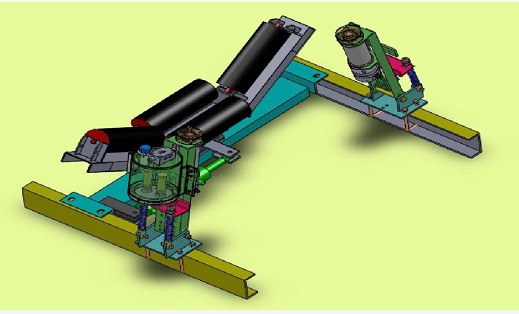

液压皮带居中装置是由检测传动轮、油泵、油缸、油箱阀组总成、油管总成、固定角钢等。当皮带运行跑偏时（左侧或右侧），皮带边源与检测传动轮接触，检测传动轮旋转并带动油泵输出压力油， 压力油经过油管进入油箱阀组， 油箱阀组的液动滑阀动作换向，换向的压力油经油管到油缸，油缸动作，带动调心托辊旋转。使托辊的线运动方 向与皮带运动方向形成一个夹角，产生摩擦力驱动皮带， 使皮带始终锁 定在设定的范围内运行。从而避免皮带跑偏落料、跑偏停机、跑偏撕带，达到保护皮带机正常运行。

1、需方提供皮带机型号和槽形托辊直径（89/108/133/159），以便 确定选型，同时现场还有与之相配套的调心托辊。 2、液压皮带居中装置主要有两大系列

2、Ⅰ型系列，实用于 TD75 型皮带机

3、Ⅱ型系列，实用于 DTⅡ型皮带机 除以上两大系列外，本公司派技术人员，根据现场需要进行测绘设计制造。

4、HL-YT 型无源液压皮带调偏装置根据皮带机的胶带有上下两层,故分为上皮带调偏装置和下皮带调偏装置。5、由于皮带机有单向运输和双向运输(可逆皮带),分为单向皮带调偏装置和双向皮带调偏装置两个品种。





皮带宽 B	托辊		Q*d	E	H1	a*b	A	L	设定距离 F	皮带机型号
	D	L1
650	89	240	130*M12	920	180	75*75	870	620	700	DT75
		250		950	190	100*48	890			DTII
800		305		1130	190	75*75	1070	670	850	DT75
		315		1150	200	100*48	1090			DTII
1000	108	375	170*M16	1360	220		1300	720	1060	DT75
		380		1350			1290			DTII
1200	108   （133）   （159）	455	200*M16	1610	250		1550	790	1260	DT75
		465		1600	270	120*53	1540			DTII
1400		525	220*M16	1810	250		1750	840	1460	DT75
		530		1800	270		1740			DTII
1800	159	675		2280			2210		1870	DT75
2000	159	750		2480			2400		2070	DT75
