概述

（一）、产品概述

长距离带式输送机要求配套采用张紧力动态可调的张紧装置：启动阶段满足胶带运输机的动态防滑要求，等速阶段降低张紧力以维持胶带机正常运行要求，同时有张紧力实时监控功能。煤矿井下长距离阻燃整芯胶带的伸长率是常规皮带的10倍，简单的绞车或重锤张紧等张紧装置受其张紧距离和张紧力的限制而难以适应特别是500米以上皮带的启动、运行和制动要求。

液压张紧装置是根据皮带输送机运行特点和受力模型分析及大量实验数据开发的新型产品。它保证了皮带启动和运行及制动中皮带对张紧力和缓冲要求。

（二）、液压张紧装置功能及特点

1、本装置能够自动实现对胶带机提供启动力和运行张力的张紧动作，以满足胶带启动时防止打滑及胶带正常运行对张紧力的不同要求。

2、液压张紧装置的液压张力缓冲装置能够被及时拉紧胶带机启动时的松边，改善了启动特性，减轻甚至消除其他张紧出现的波涌、打带现象。

3、本装置除了自动提供启动张紧力、运行张紧力外还可根据用户需要自动提供皮带停机张力，这样既节约了能耗，又延长了胶带使用寿命。

4、张紧装置可根据用户的实际拉紧行程需要在大行程范围内实现自动张紧，这样便能够适应伸长率的整芯胶带机和长距离胶带机的张紧要求。

5、当停机或意外停电时，张紧装置能实现自动制动，此时仍能可靠地确保运输带处于张紧状态。

6、本装置配有可靠的张力监控系统，能对张力变化作出及时反应和调整。有效的防止了皮带机运行中的打滑现象。

7、本公司产品配美国热电皮带运行监控器，实现张紧检测、断带检测、打滑检测。同时控制系统根据检测结果作出相应反应。

8、对于小型皮带，本公司产品经特殊设计可达到自动纠偏功能。

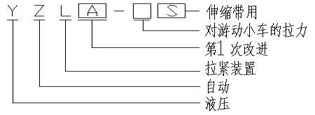

液压拉紧型号说明

1、组成和工作原理：
YZLA系列张紧装置由液压站、液压绞车、电器控制柜、张紧监控装置组成。
系统原理：操作司机点动带式输送机张紧装置的电动按钮启动液压马达运转，带动绞车卷筒张紧钢丝绳使输送带张紧，当拉力达到带式输送机启动张力十，带式输送机启动并加速运行；在带式输送机达到等速运行状态后，张紧装置降低到正常运行所需值，同时制动液压绞车以保持输送带张力并使液压站停止工作。

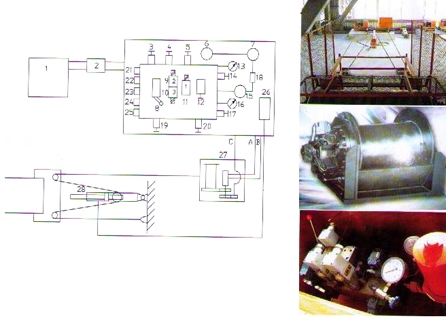

液压拉紧装置布置图

2、技术参数：

型号	YZLA—100	YZLA—150	YZLA—200	YZLA—250	YZLA—350
对游动小车拉力	100KN	150KN	150KN	250KN	350KN
液压站电机功率	18.5KW（380/660V或660/1140V）			30KW（380/660V或660/1140V）
钢丝绳直径	15.5 mm		16.5 mm		20 mm
绞车储绳量	100 mm（特殊需要可增加到200 m）
