概述
（一）、产品概述
长距离带式输送机要求配套采用张紧力动态可调的张紧装置：启动阶段满足胶带运输机的动态防滑要求，等速阶段降低张紧力以维持胶带机正常运行要求，同时有张紧力实时监控功能。煤矿井下长距离阻燃整芯胶带的伸长率是常规皮带的10倍，简单的绞车或重锤张紧等张紧装置受其张紧距离和张紧力的限制而难以适应特别是500米以上皮带的启动、运行和制动要求。
液压张紧装置是根据皮带输送机运行特点和受力模型分析及大量实验数据开发的新型产品。它保证了皮带启动和运行及制动中皮带对张紧力和缓冲要求。
（二）、液压张紧装置功能及特点
1、本装置能够自动实现对胶带机提供启动力和运行张力的张紧动作，以满足胶带启动时防止打滑及胶带正常运行对张紧力的不同要求。
2、液压张紧装置的液压张力缓冲装置能够被及时拉紧胶带机启动时的松边，改善了启动特性，减轻甚至消除其他张紧出现的波涌、打带现象。
3、本装置除了自动提供启动张紧力、运行张紧力外还可根据用户需要自动提供皮带停机张力，这样既节约了能耗，又延长了胶带使用寿命。
4、张紧装置可根据用户的实际拉紧行程需要在大行程范围内实现自动张紧，这样便能够适应伸长率的整芯胶带机和长距离胶带机的张紧要求。
5、当停机或意外停电时，张紧装置能实现自动制动，此时仍能可靠地确保运输带处于张紧状态。
6、本装置配有可靠的张力监控系统，能对张力变化作出及时反应和调整。有效的防止了皮带机运行中的打滑现象。
7、本公司产品配美国热电皮带运行监控器，实现张紧检测、断带检测、打滑检测。同时控制系统根据检测结果作出相应反应。
8、对于小型皮带，本公司产品经特殊设计可达到自动纠偏功能。
1、基本组成

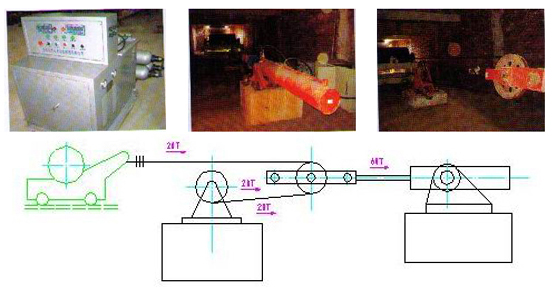

本装置主要由基座、张紧油缸、导向滑轮组、蓄能站、液压站、控制箱和张力传感器、钢丝绳等组成。可以根据用户要求增加绞车，以满足较大张紧行程和方便皮带检修。
2、基本工作原理
在自动控制模式下，自动启动液压站，张紧油缸回缩张紧皮带。当张紧拉力达到设定的皮带启动张紧力时，停止张紧，同时电器控制箱发出胶带机可以启动的信号，胶带机启动并加速运行。在胶带机达到等速运行状态后，控制器控制张紧装置降低张力。当输送带张力降低到正常运行所需值时，张紧停止。
无论皮带启动阶段还是运行阶段，张力监测装置自动随时监测胶带的张紧力。一旦发现张紧力 小于设定张力时，它将重新启动张紧装置，增大胶带张力。当皮带过张紧时控制系统会自动放松皮带使张紧力达到理想状态。皮带断带后系统会给出报警并停止张紧动作。
蓄能站在胶带机正常运输过程中，可吸收皮带运行中短暂的张力波动，同时保持恒定张紧力。
3、技术参数
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
