一、配料秤适用范围：
    JGC-40型带式称重给料机是对散状物料进行连续地输送、计量的理想设备，并可根据现场要求，实现开环或闭环和流量控制。广泛应用于电力、冶金、煤炭、化工、港口、矿山、建材、陶瓷、食品等行业。

二、产品型号及含义：


三、工作原理：
    输送计量胶带下面安装有电子称重装置，皮带机上的物料重量。作用于称重传感器，产生一个正比于皮带载荷的电压信号并送入积算器。同时，积算器接收由速度传感器传来的速度信号，通过对重信号与速度信号的积分运算得出瞬时流量值和累积重值。

四、系统特点：
  1、独特的防跑偏技术，确保皮带机良好的运行；
  2、根据工艺要求，可以调节给料层厚度及皮带机运行速度；
  3、具有独特的防撒料工艺；
  4、高精度称重系统，无运动摩擦，维护量极小；
  5、称重传感器采用双层密封，具有良好的防潮、防腐性能和长期工作的稳定性；
  6、数字式脉冲发生器，速度信号准确可靠；
  7、具有自动调零、自动调间隔、自动诊断故障等功能；
  8、具有独特的电子标定或挂码标定功能。

五、系统可扩展性：
  1、可选的系统报警装置使您及时地发现和排除堵料、断料、过载和皮带跑偏等故障；
  2、可根据环境要求，选配防护罩，达到防尘防水的效果；
  3、可选的开环或闭封环控制功能，可以实现系统的智能控制；
  4、可选择的仪表接口：RS232、RS485接口及打印接口；
 5、本设备可作为DCS型配料系统的基本单元，实现配比控制。

六、主要技术参数：                           七、工作条件和安装
  检定精度：±0.5%                                        环境温度：仪表：0℃--40℃
  输送能力：1—700t/h                                    机械：-20℃--60℃
  调速范围：变频器调速（可选）                         电源：220/380VAC、（+10%--15%）、
  电流输出：0—20mA正比于流量（可选）                   50Hz、（±2%）
  通讯接口：RS232或RS485C（可选）

HL-2000/2105

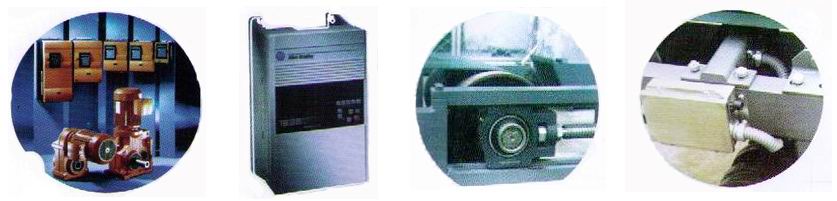

                减速电机                         变频器                   螺旋张紧                      接线盒


八、外形尺寸及安装尺寸：
