全自动液压皮带纠偏装置

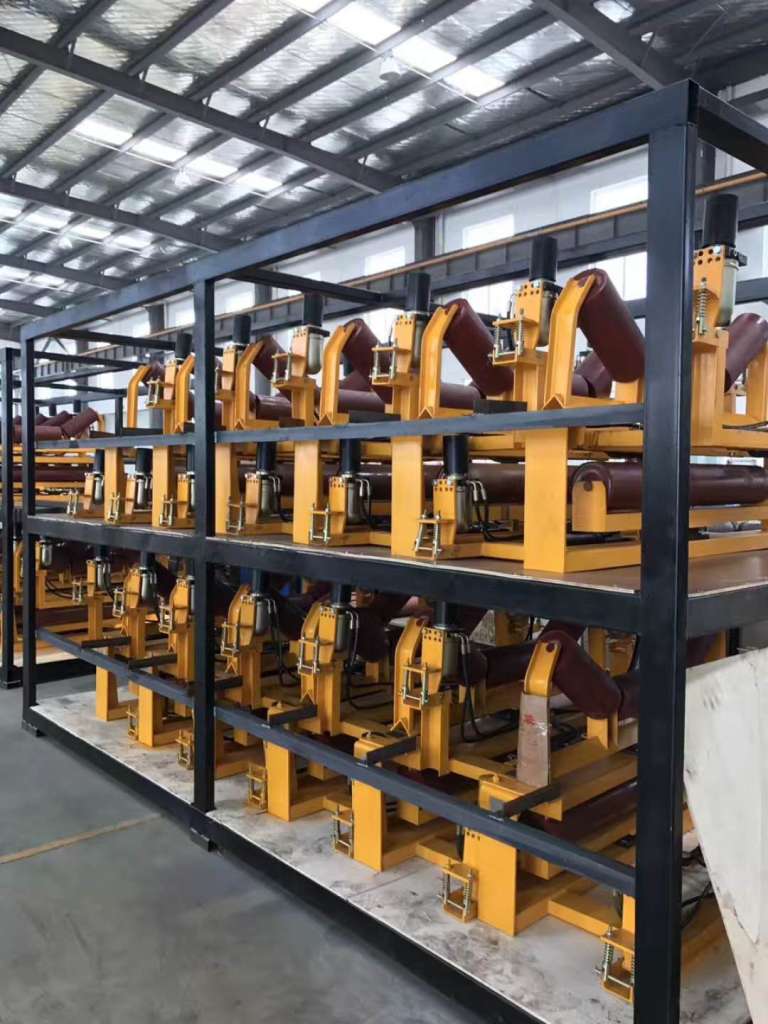

SYJP-X型无源液压皮带调偏装置

    带式输送机经过很多年的发展,已被电力、冶金、煤炭、化工、矿山、港 口等行业广泛采用，是成为各国争先发展的行业。由于皮带机安装基础 不牢 、运转不灵、负荷变化、落料冲击的变化等因素，造成皮带运行 跑偏现象。 目前国内皮带机防跑偏装置，主要是机械固定式调偏器，其次是液压器 装置和电磁减速机器。液压皮带居中装置由于液压传动原理的不同和传动结构不同，又衍生四种形式的液压皮带居中装置。 我公司技术开发部，分析研究各种结构形式的皮带居中装置和不同工况形式的皮带机，研制出性能稳定、动作平稳、调偏效果明显的液压居中装置。该产品利用皮带动能，无需其他动力源，全自动预防和处理皮带跑偏现象，使皮带处于设定的范围内运行。

    我公司设计制造的 SYJP-X 型无源液压皮带调偏装置和其它液压调偏器有如下不同之处：

液压传动原理简单；

具有处理锁定功能；

液压系统 增强清洁处理和油泵自吸功能；

安装、检修、维护方便，一人可搞定。

一、SYJP-X 型无源液压皮带调偏装置的特点

1、SYJP-X 型无源液压皮带调偏装置具有自动检测皮带跑偏和给以调整，使皮带始终在设定的范围内运行。

2、SYJP-X 型无源液压皮带调偏装置无需电源，结构简单，性能可靠，安装维 护方便。

3、SYJP-X 型无源液压皮带调偏装置控制调偏托辊组，具有锁定功能。

4、SYJP-X 型无源液压皮带调偏装置对皮带检测调整时，不磨损皮带。

5、SYJP-X 型无源液压皮带调偏装置适应任何恶劣的环境，不怕水和灰尘。

6、建议 20 米内长皮带安装两组，20 米以上安装间隔为 10～20m/组。

二、SYJP-X 型无源液压皮带调偏装置对比机械调偏器的优点

1、SYJP-X 型无源液压皮带调偏装置当皮带跑偏，检区轮与皮带接触为浮动摩 擦（接触摩擦力大小可调），对皮带边缘无磨损。机械调偏器检区档轮与 皮带接触为强行摩擦（接触摩擦力无穷大），对皮带边缘及易磨损。

2、AH-YJP-X 型无源液压皮带调偏装置是全液压控制，不因环境条件恶劣，动作 灵活，定位准确，而机械调偏器则反之。

三、SYJP-X 型无源液压皮带调偏装置的工作原理

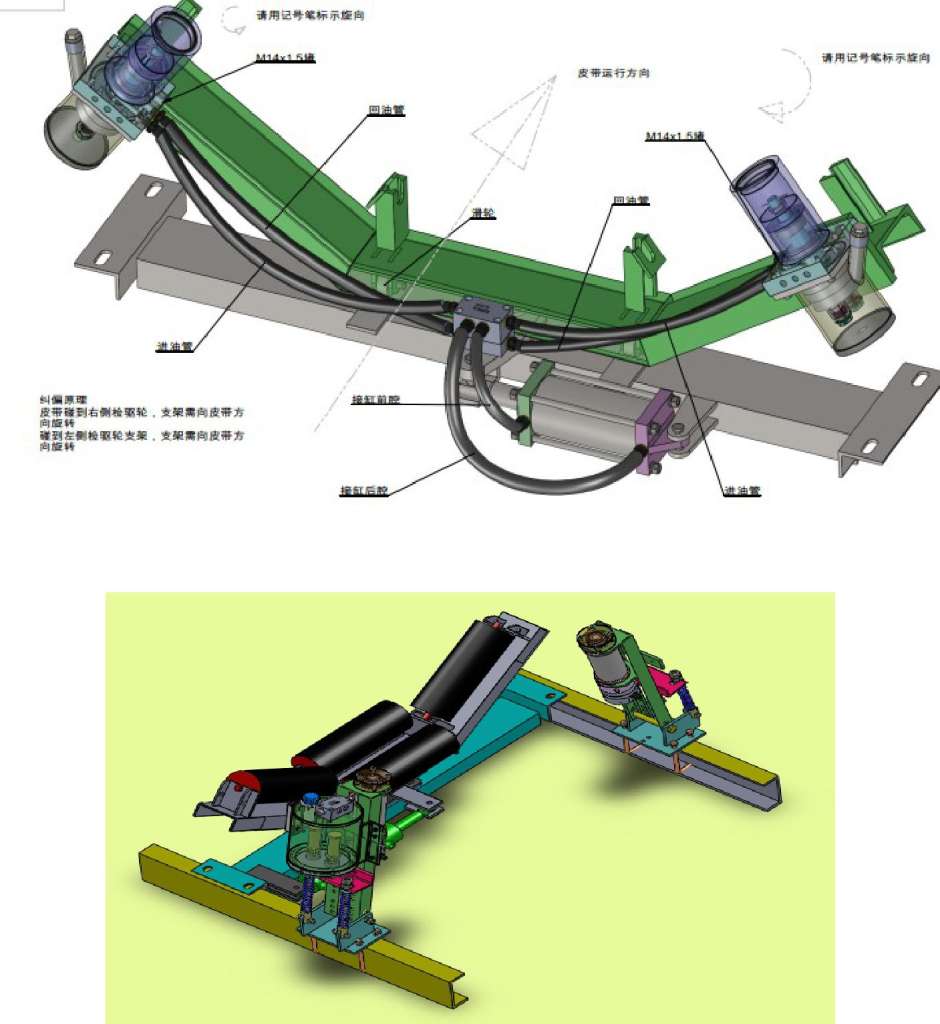

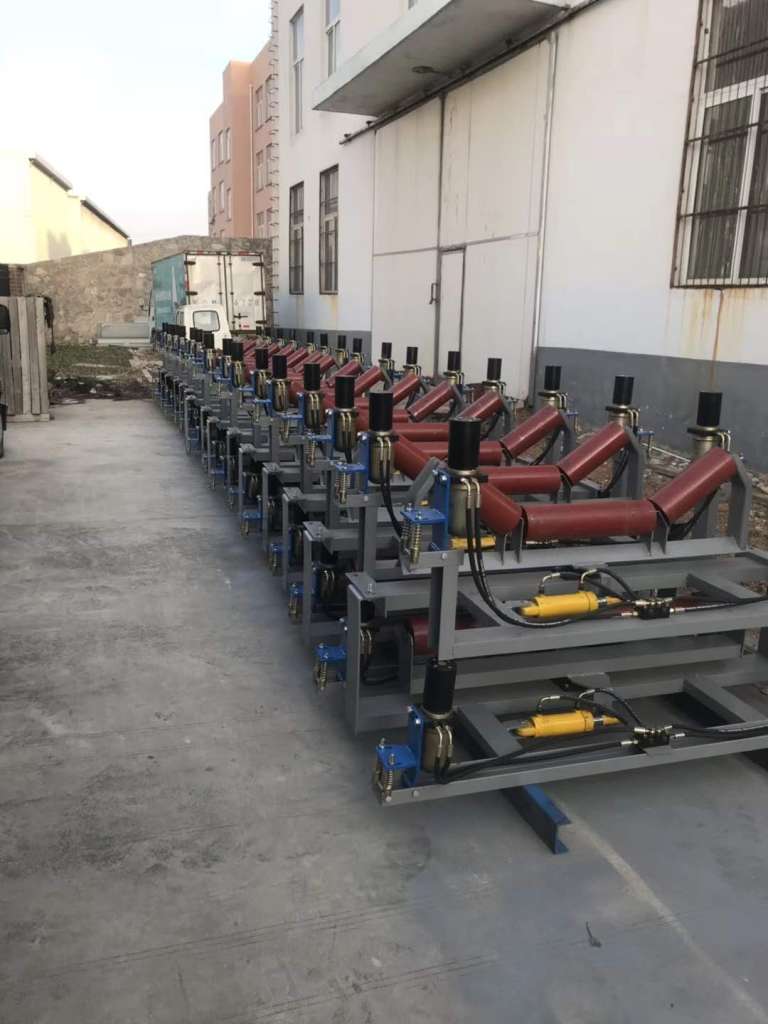

液压皮带居中装置是由检测传动轮、油泵、油缸、油箱阀组总成、油管总成、固定角钢等。 当皮带运行跑偏时（左侧或右侧），皮带边源与检测传动轮接触，检测传动轮旋转并带动油泵输出压力油，压力油经过油管进入油箱阀组， 油箱阀组的液动滑阀动作换向，换向的压力油经油管到油缸，油缸动作， 带动调心托辊旋转。使托辊的线运动方 向与皮带运动方向形成一个夹角，产生摩擦力驱动皮带，使皮带始终锁 定在设定的范围内运行。从而避免皮带跑偏落料、跑偏停机、跑偏撕带， 达到保护皮带机正常运行。

四、SYJP-X 型无源液压皮带调偏装置选型须知

1、需方提供皮带机型号和槽形托辊直径（89/108/133/159），以便 确定选型，同时现场还有与之相配套的调心托辊。 2、液压皮带居中装置主要有两大系列

2、Ⅰ型系列，实用于 TD75 型皮带机

3、Ⅱ型系列，实用于 DTⅡ型皮带机 除以上两大系列外，本公司派技术人员，根据现场需要进行测绘设计制造。

4、SYJP-X 型无源液压皮带调偏装置根据皮带机的胶带有上下两层,故分为上皮带调偏装置和下皮带调偏装置。

5、由于皮带机有单向运输和双向运输(可逆皮带),分为单向皮带调偏装置和双向皮带调偏装置两个品种。

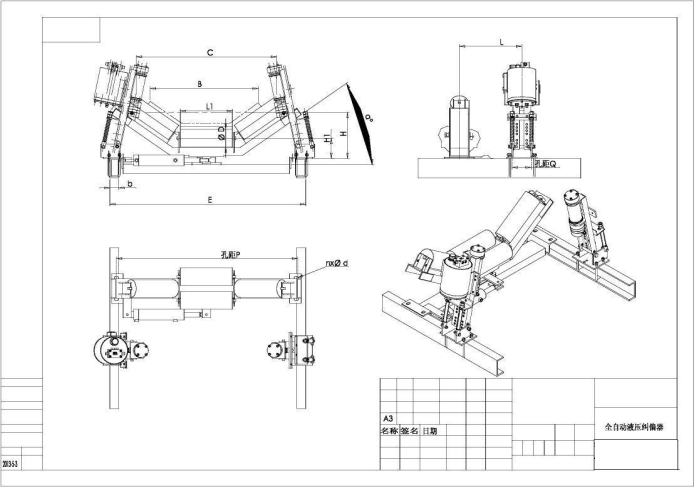

五、SYJP-X 型无源液压皮带调偏装置安装尺寸图
