ICS型电子皮带秤系列

【适用范围】
徐州三原公司ICS系列电子皮带秤是用于输送系统中对散状物料进行连续计量的理想设备。具有结构简单、计量精确、操作方便、维护量小，便于系统管理等优点，广泛应用于电力、冶金、煤炭、化工、食品、烟草、建材、港口等行业。
【工作原理】
称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆，并作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲信号，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积算器运算求出一个瞬时流量值和累计重量值，并分别在称重仪表上将瞬时流量和累计重量显示出来。仪表也可同时输出正比于瞬时流量的模拟电流信号，传送给DCS系统进行处理，显示电子皮带秤的瞬时流量和累计量以及自动化管理。

【皮带秤组成】

每台电子皮带秤主要都是由：称重桥架、称重仪表、称重传感器、速度传感器、测速滚筒和安装附件等组成。

【主要技术参数】       【工作条件】

标定精度：±0.2%-±1.0%   温度：

秤量范围：0～8000t/h     机械：-20℃～70℃

皮带宽度：500～2400mm   仪表：-20℃～50℃

皮带速度：0～5m/s       电压：220V（±10%、-15%）

                           50HZ±2%

【称重仪表】

◆综合精度：±0.01%；
◆显示器为四行屏幕显示，显示瞬时流量、累计量、皮带机运行参数；
◆滚动菜单，可作参数输入设定中文显示，操作简单；
◆多种标定方法，可自动零点和间隔，自动零点跟踪；
◆通讯接口（可选）：标准RS~232C、RS485接口。
◆如有需要，可提供MODBUS通讯功能。
◆可以设定的流量，软件PID调节，实现DCS自动配料系统控制；

◆输入输出端口多：三路可编程输入端口、三路可编     程输出端口；

◆打印接口（打印机可选）.

◆调试方便：中文菜单，自动零点校准、自动间隔校准、故障自诊断.

◆数据远传：

a模拟量：实时流量通过电流信号（4－20mA，可选），累计量通过脉冲信号输出。

b数字：通过通讯的方式将所有数据传至上位机。

◆故障报警：高流量报警、低流量报警、停机报警、外报警等多种报警信号；

◆通讯功能：标准RS232和标准RS485接口，波特率可调，地址可设置，可以多台仪表进行联网；。

◆称重仪表有面版嵌入式和壁挂式两种，可满足各种现场的不同要求。

【称重传感器】
我公司选用的称重传感器为电阻应变片式拉（压）力传感器。

【主要技术参数】

◆非线性：小于额定输出的0.05%；

◆重复性：小于额定输出的0.03%；

◆滞后：小于额定输出的0.03%；

◆温度灵敏度：零值时为±0.003%/℃ 满值时为±0.004%/℃
◆安全过载：150%

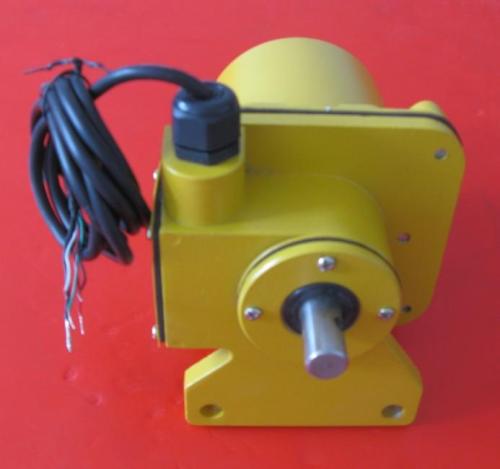

【测速传感器】
◆连接在专用的测速滚筒上，可消除通常测速装置中摩擦轮与皮带间因打滑所产生的误差；
◆铸铝外壳，具有良好的屏蔽性，封闭性能好，适用于户外安装；
◆无碳刷式脉冲发生器，不需调整、校准、无需维修；
◆最新的软连接技术，更有效地保证了测速精度；
◆测速范围：0-5.0m/s

【订购皮带秤需提供以下参数】

◇皮带宽度        B=      mm

◇正常流量        Q=      t/h

◇皮带机速度      v=      m/s

◇皮带机倾角      约=      度

◇皮带输送机长度   L=      m

◇输送物料名称
