叶轮给煤机

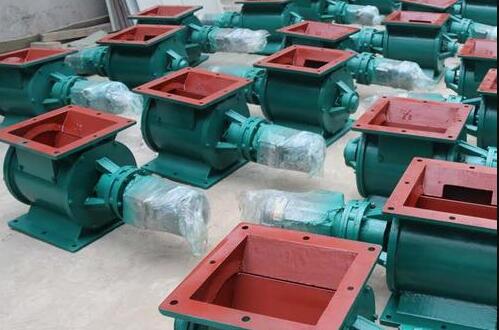

叶轮给煤机是一种定量给料设备，叶轮给煤机主要用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去，具体一点是叶轮给煤机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。通常为方形法兰口的叶轮给煤机和圆形法兰口的刚性叶轮给煤机，也可以定制生产上方下圆或者下圆上方的法兰接口，从而达到与上下级设备的良好配合。
叶轮给煤机通过减速机出轴直接与主轴刚性联接，从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片，其上装有橡胶密封片，用压板压紧，密封片紧贴外壳内壁。当电机旋转时，主轴、叶轮同时旋转，物料从上部料仓通过进料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。
叶轮给煤机由带格室旋转叶轮、机体、及新型摆线针轮减速电动机等部分组成，体积小，工作可靠，密封及耐磨性能好，叶轮给煤机工作原理是当叶轮由传动机构驱动在机体内旋转时，上部分离器落下的粉粒物料便由进料口进入叶轮格室，并随着叶轮的转动而被送至卸料口排出，在整个工作过程中，能连续定量供料和卸料。
叶轮给煤机是一种主要用于火力发电厂缝式煤沟的拨煤机械，分桥式、门式、双侧三种形式，分别满足不同的工作需求。
技术特点
叶轮给煤机由机架、叶轮传动机构、行走机构、电气控制和除尘装置等主要部分组成。通过放射状叶轮的旋转和纵向轨道的移动，将煤沟平台上面的原煤拨落到输煤皮带子上。
叶轮给煤机构采用变频无级调速实现给煤量的调节，达到连续、定量的给煤目的。
1、拨煤机构能够在沿煤沟纵向行走中拨煤，无空行程，也可定点给煤。
2、采用变频调速，煤量调节均匀、稳定、可靠。
3、突破传统密封方式，采用先进的密封技术，有效解决了叶轮传动轴垂布置的轴承密封问题。
4、设有除尘装置，采用有效的仰尘方式，改善了工作环境。
叶轮给煤机主要用于火力发电厂缝隙式煤沟的给煤设备，通过设备沿轨道前后行走和拨煤叶轮的转动，将单侧或两侧煤沟槽的原煤连续、均匀地拨到煤沟输煤胶带上，能在行走中给煤，也可定点给煤，是适用于煤炭、化工、建材、矿山、冶金等行业实现连续给料。
Q(M/S)-YG型叶轮给煤机拨煤传动机构在叶轮的下方，拨煤传动机构也可以在叶轮的上方，是性能较高的给煤设备，叶轮给煤机有桥式，门式两种结构。
叶轮给煤机特点：
1、该机拨煤机构能在煤沟轨道前后行走中拨煤，无空行程。亦可定点拨煤。
2、拨煤和行走系统，有各自独立的传动机构，便于安装、检修，传动机构全部采用封闭式结构。
3、拨煤传动机构可无级调速，能根据现场需要调整给煤量，还装有安全联轴节，保证运行安全。
4、根据用户需要可配备除尘装置，改善工作环境。
叶轮给煤机工作原理：
叶轮给煤机的工作原理是通过叶轮给煤机的旋转和行走机构，将煤均匀地从缝隙煤槽拔到皮带上，从而完成扬拨煤作业。
其他部件实现方式：
1、 通过电气控制系统进行各种控制及控制方式切换。
2、 通过主传动电机拖动叶轮旋转，并通过变频器在出力范围内进行无级调速。
3、 通过叶轮的旋转将煤连续、均匀地拨到输煤皮带机上。
4、通过行走机构使机器停止或往返行走于轨道上。当机器行***煤沟端头或两机相遇时，通过机侧的行程开关及接近开关自动返回拔煤。
5、 通过***装置消抑煤炭等物料下落产生的粉尘。
6、机器过载、力矩臂动作及短路时，能自动切断电源，使机器停止工作。
叶轮给煤机结构及性能：
主要由机架、行走机构、拨煤机构、电器控制系统、滑线支架、喷雾降尘装置等部件组成。
1、机架
机架为框架式焊接结构。两侧梁为矩型加筋板的封闭梁，彼此用槽钢及钢板联接，拨煤机构、行走机构，电机均固定其上。
2、行走机构
叶轮给煤机行走机构由套装减速机、主轴、传动轴、齿式联轴器、柱销联轴器、轴承壳、车轮等件组成。通过减速机使行车轮组在轨道做正向或反向匀速行驶。
3、拨煤机构
拨煤机构主要由电机、减速机、圆锥齿轮箱、叶轮组焊件等组成。叶轮组焊件是拨煤工作的关键部件，拨煤的叶片用螺钉固定在装于减速机伸出主轴上的六方形叶轮座上，电机通过传动系统，使叶轮旋转以实现给煤。叶轮转速的调整就可以调整拨煤量。叶轮的工作部分是叶片，叶片在拨煤工作面为耐磨板。
4、喷雾降尘装置
供水方式采用机上置2个水箱（设在平台两端）。水箱上设有液位报警装置：当水箱中水位达到预设定高及低限位时，报警装置发出报警信号。在水箱上安装自吸泵组及喷雾器根据需要实现喷雾降尘。
叶轮给煤机启动前的检查内容：
1、主传动系统、行车传动系统所有连接部件（联轴器、地脚螺栓、护罩等）是否齐全，连接是否牢固。
2、叶轮的进出口有无杂物堵塞，叶片上有无杂物缠绕，护板是否变形，落煤斗是否畅通。
3、各减速箱油位是否正常，是否合格，结合面是否严密，有无漏油等。
4、行车轨道上是否有障碍物，轨道是否牢固、平直，轨道两端的行程开关挡铁是否牢固。
5、电气部件的绝缘是否合格，电源滑线是否接触良好，接线是否良好。
6、与其配套使用的皮带机、煤沟是否具备运行条件。
一、产品用途
叶轮给煤机用于火力发电厂缝隙式煤沟，它可沿煤沟纵向轨道行走或停住一处将煤定量、均匀、连续地拨到输煤皮带上。
本公司现生产的叶轮给煤机按传统方式分为上传动和下传动，按结构型式可分为桥式和门式，按给料方式可分为单侧和双侧两种。广泛用于煤炭、采矿、冶金、建材、化工等行业。
二、产品结构
1．主传动为国内独创的上(下)支撑、上(下)传动结构，传动系统采用密封式结构。
2．传动结构先进，采用变频调速与硬前面圆弧个齿正交行星齿轮减速机，结构极为紧凑，寿命长，传动可靠。
3．本设备带有独特的叶轮移出机构，当叶轮主传动故障时，不需就地卸掉叶轮爪即可方便地将叶轮移出开到检修段检修。
4．叶轮可在出力范围内无级调速，适应各种运行工况。
5．本设备自带轮组千斤顶，更换轮组轻松、方便。
6．走行轮组采用第三代轮组，卓越的结构保证了运行时不发生啃轨、出轨、偏离等事故。
7．叶轮带有防缠轴保护，从而避免了钢丝绳、铁丝、石棉绳等杂物缠任轴上不易清理的状况。
8．主传动系统采用先进的力矩臂保护，确保设备安全、平稳运行。
9．供电方式为滑触式或拖缆，本机电控系统与集控盘的组合，极易实现程控、就地控制及远距离操作。
l 0．本机配有侧倾锁紧机构及除尘装置。
三、型号说明
四、供货范围
1.主机 2.电气控制箱 3.受电装置
五、订货须知
1．标明选用设备的型号、生产能力、最大给料粒径、输煤胶带宽度。
2．注明安装形式(左装或右装)及煤沟横、断面图。
3．注明传动方式、结构型式。
4．本公司承揽非标设计和现场技术改造服务。
