无论是需要计量原料、检查库存或监控生产程序，西门子皮带称在诸多行业里都是您的最优选择。它帮您更好的管理原材料，控制总量，保持产品稳定；它安装简单，维护量小；测量值重复性高，精度高，滞后小，线性度好，不受侧向力影响。称重传感器带机械过载保护，利用安全栅，可完全应用于危险区域。
典型系统

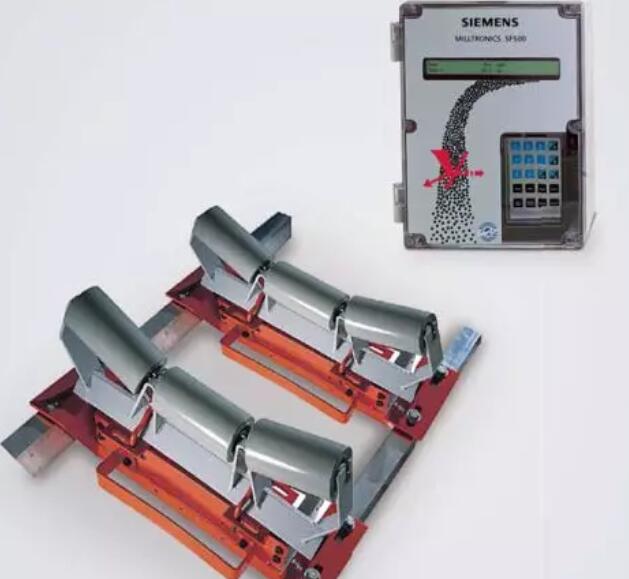

一个典型的皮带秤系统包括一个带称重传感器的称重桥架，一个积算仪，和一个皮带速度传感器。称重传感器检测皮带上的物料重量，并将信号发给积算仪，积算仪同时接收安装在从动辊或测速辊的皮带速度传感器的电子脉冲信号。通过公式：重量×速度 = 流量，计算皮带上物料的流量。
操作原理
西门子皮带秤只测量作用在皮带上重力的垂直分力。当物料随传送带移动通过皮带秤时，它通过托辊向称重传感器施加一个正比于物料重量的力，它的合力作用在每个称重传感器上，并通过应变电阻被检测到。应变电阻由积算仪提供激励电压，产生正比于皮带负载的电信号，送给积算仪。称重传感器的垂直位移受皮带秤或称重传感器含有的正向过载保护装置的限制，这种装置可以对称重传感器提供过载保护。
安装技巧
■ 皮带秤定位
皮带秤应安装在传送带尾部，该区域皮带的张力及张力的变化都很小，刚性好且远离振动，同时可避免落料和皮带倾角变化。理想的安装位置是皮带水平或平直段，如果皮带不水平，托辊排列恰当也可得到较好的测量结果。如果传送带弯曲，应将秤安装在远离弯曲切点的位置。对于内凹的传送带，建议秤安装在离弯道切点至少 12 米的位置。对于外凸弯道的传送带，建议秤安装在前 6 米后 9 米处。秤安装离进料处足够远的地方（ 至少一托辊），这样物料可以有足够的时间完全静止在皮带上。
■ 减少皮带张力变化
由于温度、负载和其它环境条件，皮带张力会发生变化。为保证一定的张力，建议使用重力式张紧器。重力式张紧器应能自如运动，并保持皮带固定的张力。重量应符合皮带设计规格。使用螺旋式张紧装置，与皮带机头尾轮的距离应小于 18 m。
■ 托辊平行排列
精确的托辊摆列是很重要的。秤的两侧每侧至少有两个托辊秤与秤（托辊）平行排列，用于高精度应用时，可使用三个或四个托辊。检查托辊排列可用线、绳或鱼线，穿过辊子外沿上部并拉紧不下垂。用薄片调整辊子的高度直到它们相等或至少在 ± 0.8 mm 内。所有的称量托辊必须相同（尺寸、直径、形式、槽角和加工），托辊间距应该保持一致。皮带机的纠偏托辊离皮带秤至少 9 m。
■ 安装速度传感器
速度传感器应安装于尾部滚筒或测速滚筒处，保证连接不会打滑。速度传感器应按手册描述安装，避免过度的振动。无论如何，速度传感器应安装在固体面滚筒上。不建议使用翼型或板型滚筒。使用轮驱动速度传感器，应尽量安装在靠近回程托辊的地方。
■ 皮带秤接线
使用规范的接线端子、屏蔽电缆和接地的金属保护管，按正确的仪表接线图接线可保证称重传感器和速度传感器信号不受无线电干扰和电磁感应
