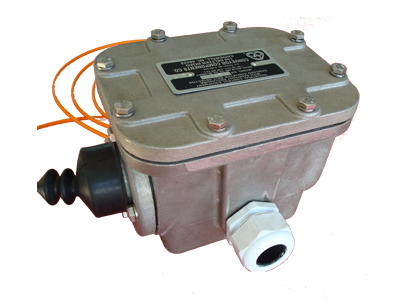

产品名称：美国RAMSEY（拉姆齐）DB-100撕裂开关

产品介绍：

    DB-100型撕裂开关在皮带由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。 撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永久固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

产品特点：

◆ 结构简单牢固、不需维护

◆ 铸铝外壳带防护层

◆ 整体式盖板，易于接线

◆ 大容量微型触点

◆ 作用力只需0.9kg即可触发开关

◆胶带在苛载下沉时要与缆绳保持5mm-10mm即可

技术参数：

◆ 环境温度：-30℃～+50℃

◆ 相对湿度：不大于90％

◆开关额定电压：20A/125，250或480VAC

◆触点容量：2个SPDT(单刀双掷开关)，10A/500V，开关可据需要接成常开或常闭形式

◆ 1″NPT导线开口(标准型有两个，防爆型有一个)

◆开关壳体：铸铝防风雨外壳，防护等级NEMA4

◆ 整机重量：5.6kg

适用范围：

◇ 各类皮带输送机

  安装与调试：

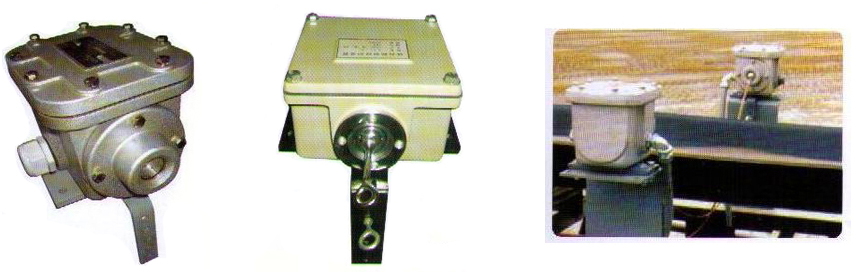

▲ 撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。

▲ 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。

▲ 收紧双方支架中间孔内的拦索然后扣死索扣。

▲ 拦索的松紧，一般作用在0.9Kg既可触发开关为宜

▲胶带在苛载下沉时要与缆绳保持5mm-10mm即可。
