一、GPS型全自动盘煤仪



     概述：
     GPS定位，方便携带，超长工作（8h），超高精度（99.5%）；
     适用于高精测量需求，且料堆较多的领域；
     进口测距仪，1200米量程，250点/秒；
     料堆无需整形；



     应用范围：
     适用于电力、煤炭、钢铁、石化、冶金等行业，用于测量料堆的体积、重量，三维显示，辅助分析等。如火电厂的存煤盘点；钢铁厂的原料矿堆测量；港口码头的料堆核准；公路、铁路、建筑等施工中开挖的土石方测定、所用原材料料堆体积测定。其他如，泥土，沙石，塑料等的相关测量也适用。
     GPS型全自动盘料仪采样频率高达250Hz，测量精度可达到99.5%以上，三维建模显示适用于精度要求较高的场合。
     在人工测量时，本激光盘煤仪同样可以提供长度，高度，宽度等信息，省去拉皮尺等繁琐的工作，是您工作的好帮手。

     工作原理：
     采用先进的全自动激光测距仪，系统测出被测物体表面特征点的三维坐标，经过电脑三维建模处理、计算，得出被测物体的体积和重量等数据，同时可再现被测堆体的三维立体图。
     系统特点：
     1) 可自动横向纵向二位立体自动扫描
     2) 适用于露天料场及干棚料场内任何形状料堆体积的测量 ，料堆不需要整形。
     3) 整机重8.2kg，单人可快速操作；不需要借助龙门吊、斗轮机、标杆、棱镜等辅助设备和工具。
     4) 采用蓝牙无线连接，无电缆；数据传输可靠，速度高；
     5) 触摸屏一键式操作，整个测量过程一气呵成，无需人工干预；
     6) 软件功能强大，采用自主专利技术，建模速度快，计算精度高，可实时显示测量的三维效果，实时给出结果，无需事后再处理；
     7) 输出报表中相关信息可配置，如各参与部门用户可自定义；
     8) 符合MIL-810F军用标准和IP67防尘防水标准，适用于电厂等使用环境要求高的环境；
     9) 可在-30°-60°工作，一次连续工作最长达9个小时；
     10) 一次测量30分钟内可完成；

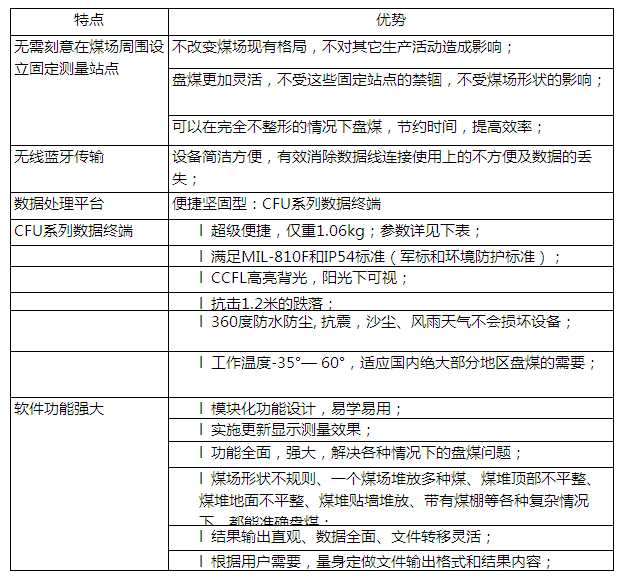

     主要技术特点如下：



     二、固定式盘煤仪

     更强适应性（可GPS定位），全天候工作，超高精度（99.5%）
     适用于有斗轮机（行车）的料堆，如电厂，钢铁厂等
     德国进口激光测距仪，250米量程，性能稳定
     料堆无需整形，支持现场测量和远程测量
     长形、圆形煤场均可

     应用领域
     固定式激光盘煤仪适用于电力、煤炭、钢铁、石化、冶金等行业或，用于测量料堆的体积、重量，三维显示，辅助分析等。如火电厂的存煤盘点，钢铁厂的原料矿堆测量，港口码头的料堆核准，其他如，泥土，沙石，塑料等的相关测量也适用。型固定式激光盘煤仪，一次安装， 测量方便，结果精确，尤其适合有斗轮机，堆取料机等设施的标准煤场。

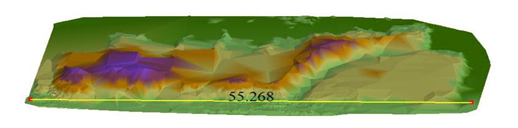

                   扫描效果图



     工作原理

     将二维激光测距仪安装在斗轮机的悬臂上，随着悬臂的移动，系统测出被测物体表面特征点的三维坐标，经过电脑软件处理、计算，得出被测物体的体积和重量等数据，同时可再现被测堆体的三维立体图。



     突出特点
     适用于有斗轮机或者行车的料场，料堆不需要整形。
     激光探头安装在龙门吊、斗轮机的悬臂上。
     采用差分数据传输，数据传输可靠，速度高；
     激光打点的数量高达13500个/s，整体测量精度高达99.5%；
     支持单探头，双探头等工作模式；
     软件功能强大，采用自主专利技术，建模速度快，计算精度高，可实时显示测量的三维效果，实时给出结果，无需事后再处理；
     输出报表中相关信息可配置，如各参与部门用户可自定义；
     探头符合IP67防尘防水标准，适用于电厂等使用环境要求高的环境；
     可在-20°-60°工作，一个煤场的完整测量一般需要30分钟；
     安装时间一般为5个工作日；
     长形煤场，圆煤仓均可安装。

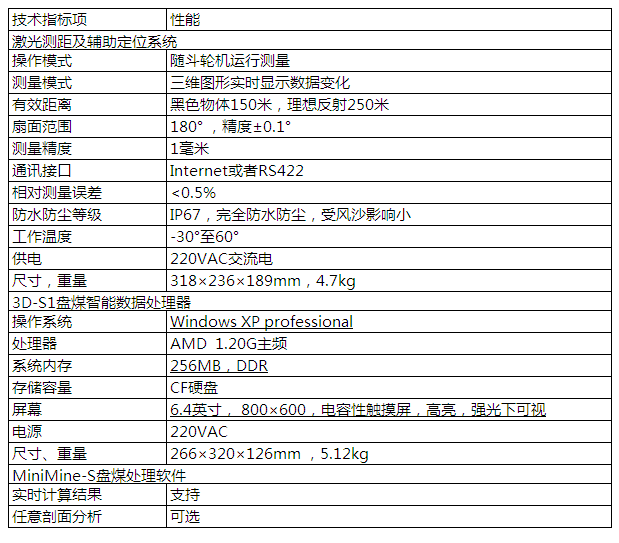

     技术指标
