循环链码是检测校准皮带秤精度的主要设备之一,因其校验精准(动态累计误差±0.1%)、使用寿命长、一键式操作、结构简单、全方位覆盖皮带秤称重域,整套系统可以独立完成信号收集、处理计算、控制、显示;被广泛应用于各类皮带秤的校准现场。
工作原理
循环链码圈同一定长度、一定重量的锭码块连接而成,并配置了相应的电动升降机构以及必要的传感器和仪表。检定和试验时,链码圈通过电动推杆的运动搭压在皮带上,链码圈随皮带平稳运转。当链码圈转动一圈时,作用在皮带秤上的重量就是链码圈的标准重量,当链码圈N圈时,循环链码专用仪表通过结合测速传感器的信号得出作用在皮带秤上的重量为:圈数x标准重量。皮带秤仪表表示值应以循环链码仪表示值为准进行调整,从而实现皮带秤的动态模拟载试验。当检定和试验工作完成后,由电动装置装链码提升,使之离开皮带。 循环链码圈由带式输送机的拖动实现周而复始的循环运转,满足模拟输送物料的状态,以完成电子皮带秤准确度的动态校验。
主要功能
一般的电机控制链码分为藏箱式链码和卷扬式链码,但因校验精度低、操作复杂、系统集成化低、链码收放故障率高,单条链码运行校准易跑偏;而循环链码的出现恰恰有效解决了以上的问题。
结构组成
循环链码由仪表、托辊系统及钢构、封闭链码圈、升降系统、电控装置组成
皮带秤循环链码(图1)
设备优点
1.完全模拟皮带运输实料,量值传递准确,动态累计误差±0.1%;
2.表面经防腐处理,使用年限可达20年之久
3.系统集成度高,操作简便,一键按钮便可整机收放;
4.故障率低,控制部分由进口PLC控制;
5.4-20MA模拟量输出,并显示循环链码的瞬时流量、累计流量、运行速度及报警信息。

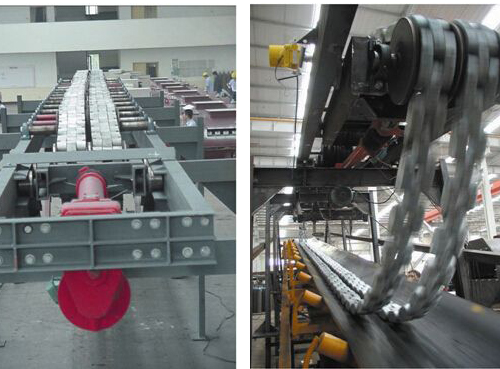

循环链码(图2)

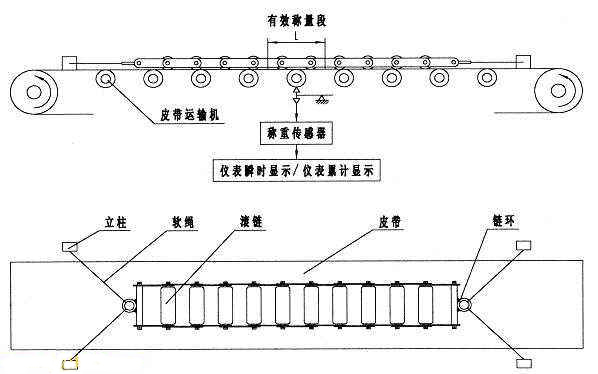

循环链码(图4)
应用
循环链码可用于所有通用型皮带秤的动态校验,适用于电厂、矿山(煤仓结算)、码头、港口、建材、焦化等需要精密计量贸易结算的场合
工作原理:循环链码安装于电子皮带秤的正上方,输送机空载运转时,封闭链码圈平稳放置在运输皮带上,覆盖整个皮带秤称量区域;由输送机带动链码圈转动,反复循环称重,模拟输送实料状态,从而完成动态校准。校准完成后,由升降系统将链码圈提升一定高度,并不妨碍皮带输送机运输物料。
