1.概述
对于电子皮带秤的标定,多数采用实物标定。此种方法需要大量的人力物力配合,但对大流量的皮带秤现场标定比较困难。我公司为了解决电子皮带秤的动态标定问题,开发了一种能够模拟实际物料运行工况的循环链码校验装置,以便于对电子皮带秤进行校验和使用中检验。
2.产品分类
2.1 循环链码数量:循环链码分单链、双链、三链和四链,分别对应不同的输送带宽和用户的个性化要求。
2.2 循环链码重量:覆盖10—200kg/m 的选择范围,满足0.5—2.2m带宽的皮带秤校验。
2.3 链码长度: 可适应不同托辊数量和称量段的皮带秤架。
3.工作原理
PXL系列电子皮带秤动态校验装置共有四部分组成,分别为标准循环链码、循环链码机架、升降系统、控制显示系统。整套系统进行信号采集、计算、处理、控制、显示。控制部分采用可靠的的PLC控制器进行控制,配置的高精度积算仪表能在就地显示链码校验装置的状况;系统通过采集速度信号计算并显示标准链码的瞬时流量和累积流量,同时采集电子皮带秤的信号进行同步显示,从而对皮带秤的示值进行校准;系统具有对链码校验装置进行远程启/停控制的功能。如果选配远程上位系统,可完成远程操作监控和校验的全过程。
4.结构特征

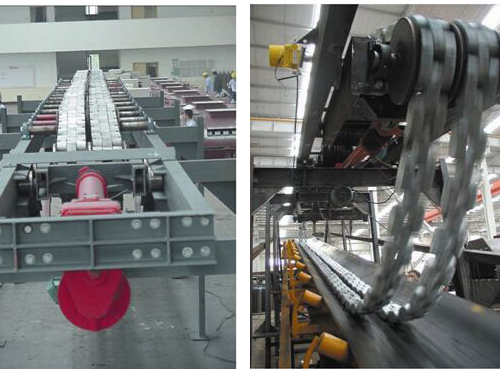

4.1标准循环链码
每套装置的每条链码由标准链节组装构成;每条链节190个码块;
标准码块为方柱形结构,相互间用链条连接。
码块采用特殊材质制作,其表面经精加工和特殊工艺处理。
4.2循环链码支架
安装在现场的皮带机上方,布置在皮带秤的上方约1.5m的高度内。
对链码、转动机构和提升机构进行支承。
4.3速度传感器:采用高精度的光电编码器。
输出脉冲:100脉冲/转
4.4控制系统
对整套系统进行信号采集、计算、处理、控制和显示。
控制部分包括显示器、PLC、电器元件和控制箱等部件。
4.5升降系统
升降系统采用水平涨紧结构,用电动推杆驱动活动齿轮与链码;
系统装置可进行自动收放;
通过控制柜上的按钮可自动进行链码升降操作
5.技术参数
5.1系统参数
动态累计重复性: ±0.1%
动态累计系统误差: ±0.05%
累计分度值: 10kg
电源电压: AC380V 三相五线制
电源频率: 50Hz
设备总重: 约3800Kg
适应输送带宽度: 500~2200mm
适应出力范围: 100~ 10000t/h
整机消耗功率 约3—15kW
5.2升降系统参数:
型式: 水平涨紧
电动推杆功率: 3.0-~5.5kW
行程: 800-1000mm
5.3显示仪表
型式: LCD
显示误差: 0.01%
显示分度值: 10Kg
