安徽电厂上煤系统DTII-500型带式输送机案例
作者：admin 阅读量：次 发表时间：2020-07-28 05:05
安徽,电厂,上,煤,系统,DTII-500,型,带式,输送机

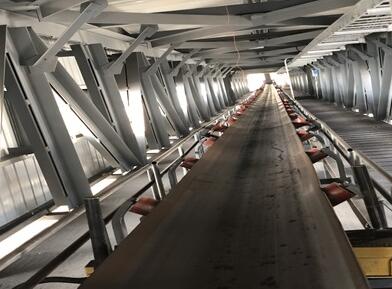

DTII-500型带式输送机现场运行案例（产品介绍）
一、 用途
TD75-500型胶带输送机为一般用途的带式输送机，用于冶金、煤碳、矿山等部门。输送堆积比重为0.5～2.5t/ m3的各种块状、粒状物料，可用来输送成件物品。适用工作环境温度为-15°C～40°C之间；也可用于水平式化学物料输送。倾斜向上输送时据物料性质确定其倾角。
二、型号表示法
DTII - 500
胶带宽度（mm)
通用带式输送机
三、技术参数
型号
TD75-500
物料粒度（mm）
≤250
物料容重（t/m3）
0.8—1.6
运输胶带
宽度（mm）
500
速度（m/s）
1.25
倾角（°）
≤20°（据物料性质定）
生产能力(t/h)
20-100
输送长度（m）
5-150
电机功率(kw)
根据有效长度及带速度定
四、结构及工作原理
1、带式输送机的工作原理：
通用带式输送机主要由机架、胶带、电动滚筒、托辊、拉紧装置以及支承
架等几部分组成。胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧，
具有一定的张力。当电动滚筒旋转时，借助于电动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。
2、带式输送机的传动原理及特点：
① 胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，故必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。
② 胶带与货载一起在托辊上运行。胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。
对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。提高牵引力的传递能力可从以下几方面入手：
① 增大拉紧力（初张力）。胶带输送机在运行中，胶带要伸长，造成
牵引力下降，所以要根据情况，利用拉紧装置适当地将胶带拉紧，增大胶带
张力，以提高牵引力。
② 增大摩擦系数。其具体措施是：保护好传动滚筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面要少出水煤，预防摩擦系数减少。
3、带式输送机的结构
带式输送机的主要部件有机架、电机滚筒、张紧装置、输送胶带、支承架、托辊、清扫器等
1、机架：是分段的型钢焊接件，所有托辊、振动辊换向辊、驱动装置、支
架均固定在上面，可以拆卸，方便运输。
2、电机滚筒：它是皮带输送机的动力，它与一般减速机构相比，具有结构紧凑、重量轻、体积小、密封性好、安装方便、维修简单等优点。
3、张紧装置：由张紧丝杆、张紧滑块组成，最大拉伸行程S=500mm。丝杆的行程应根据输送胶带的张紧程度进行适度的调整。
4、输送胶带：胶带包在主动滚筒、改向滚筒、上下平托辊上形成环行，当主动滚筒转动时，带动胶带往返运动得以输送物料。
5、支承架：用以固定机身，防止机身松动和变形。
6、托辊：用于胶带的支承。
7、清扫器：用于清除没有卸干净的物料，防止物料损坏胶带，延长胶带的使用寿命。
