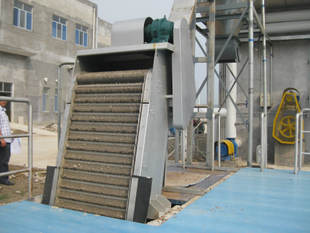

GX型旋转式格栅除污机

型,旋转式,格栅,除污机,型,旋转式,格栅,

GX型旋转式格栅除污机由驱动机构、机架、传动机构、齿耙链牵引机构、撇渣机构、电气控制等系统构成；电机、减速机、驱动机构安装在机架上部，减速机输出轴上的链轮，通过链条带动链耙牵引机构的主动链轮旋转，从动链轮的作用是张紧耙链安装机架尾部，由安装齿耙的链条牵引回转，从而带动安装在两牵引链条之间的齿耙一起回转，每个齿耙都插在栅条缝隙内，将拦截的污物耙送到机架上部极限位置时，齿耙随链条换向而翻转，齿耙上的污物自动落入垃圾小车或其他输送设施上运走。

工作原理

GX型旋转式格栅除污机是由一种独特的耙齿装配成一组回转格栅链。在减速器的驱动下，耙齿链进行逆水流方向回转运动。耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠自清器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙以根据使用条件进行选择。当耙齿把流体中的固态悬液物分离后可以保证水流畅通流过。

产品特点

设备自动化程度高，分离效率高，无噪音，动力消耗小，耐腐性能好；

设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作；

该设备可以根据用户需要任意调节设备运行间隔，实现周期性运转，可手动，自动控制；

该设备结构设计合理，自身具有很强的自净能力，不会发生堵塞现象，所以日常维护工作量很少；

耙齿采用不锈钢材料制造，耙齿组合成栅条面，外加不锈钢护板，耙齿节距有1100、150两种规格150节距适用于大栅隙；可按需要，配制各种栅隙，栅隙从1-150mm可供选用；机宽从300-3000mm供用户选型；

主要技术参数：

参数规格型号	功率（kw）	过水流量(m3/h)					设备宽（mm）	井宽（mm）
GX-300	0.37	150	300	450	460	460	300	350
GX-400	0.37	170	340	420	510	540	400	450
GX-500	0.55	240	480	590	730	750	500	550
GX-600	0.55	308	620	764	920	960	600	680
GX-700	0.55	360	720	930	1124	1160	700	780
GX-800	0.75	440	880	1080	1330	1420	800	880
GX-900	0.75	550	1024	1250	1450	1580	900	980
GX-1000	0.75	580	1160	1450	1760	1830	1000	1080
GX-1100	1.1	650	1310	1670	200	2080	1100	1180
GX-1200	1.1	710	1470	1750	2080	2250	1200	1280
GX-1500	1.5	920	1840	2000	2250	2400	1500	1580
