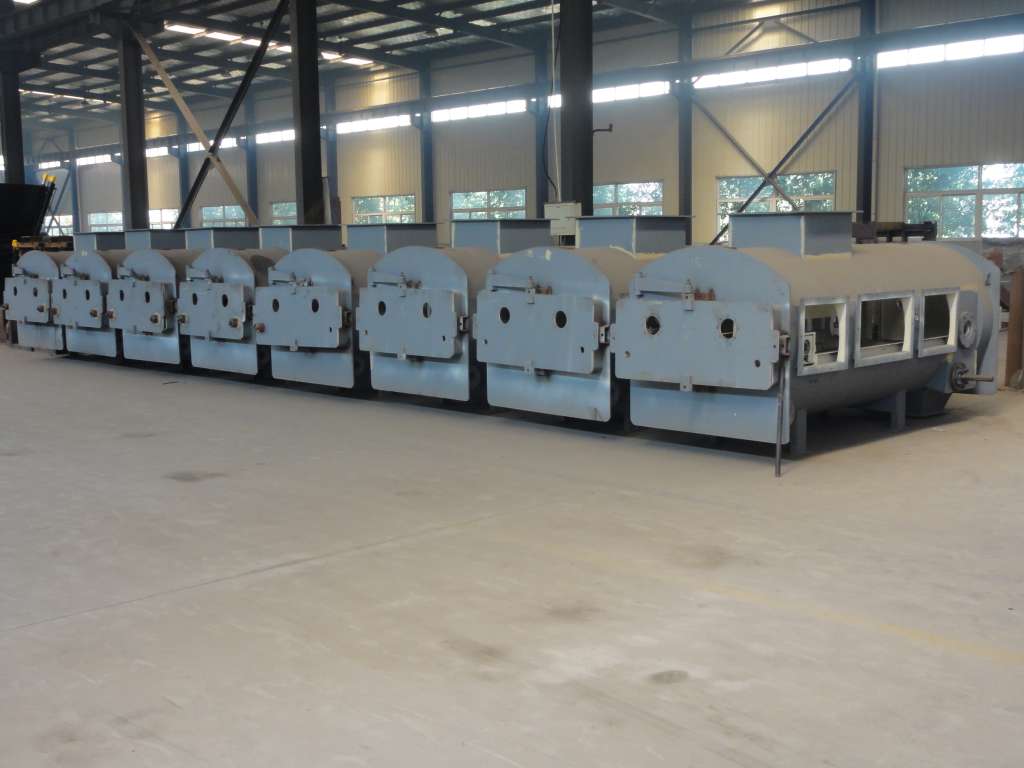

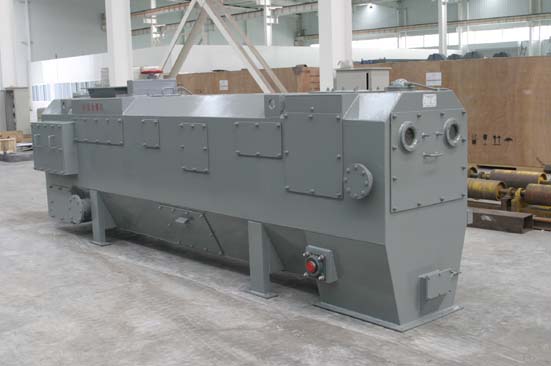

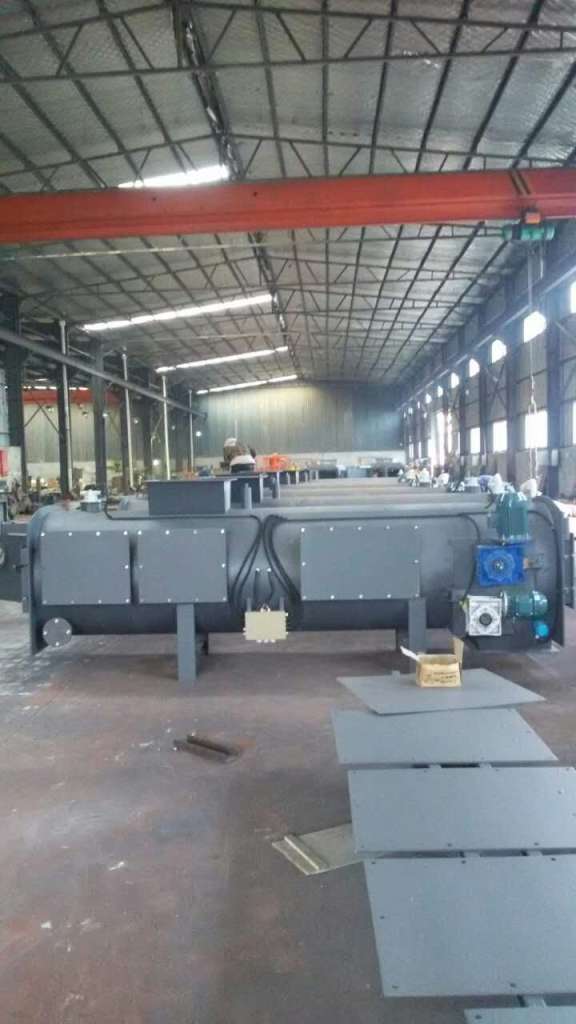

JGC-30型全封闭称重给煤机

三原,JGC-30,型,全封闭,称重,给,煤机,JGC-30

JGC-30型全封闭称重给煤机

【适用范围】

徐州三原公司JGC-30型循环流化床锅炉称重给煤机是针对发电厂循环流化床锅炉制粉系统而设计的耐压节能、环保型给料机，具有连续给煤、动态计量、精度高、并能有效改善锅炉性能，进行温度的检测，控制热风回流，使系统运行更为稳定，为现场管理、操作提供准确可靠的计量数据和控制手段，是适用锅炉工艺要求的先进的计量给煤设备。

【工作原理】

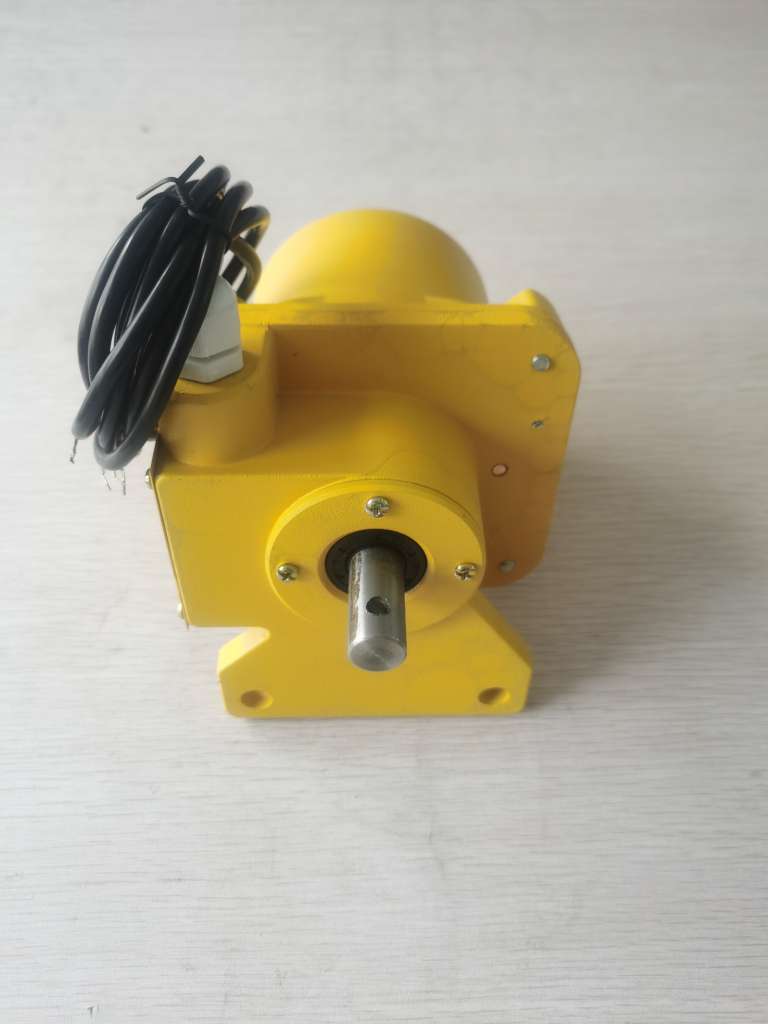

物料经由输送计量胶带时，称重装置将检测到皮带机上的物料重量，作用于称重传感器，产生一个正比于皮带载荷的电压重量信号并送入积算器。同时积算器接收由速度传感器传来的速度信号，通过放大、整形、A/D转换处理与积分运算得出瞬间流量值和累计重量值。给料机内部的温度传感器进行温度的检测，并与设定值比较，当到达临界点时，便输出一个信号给控制系统，快速关断装置执行指令，立即关断阀门，截断物流，达到阻止热风回流的目的。

【全封闭称重给煤机组成】

每台全封闭称重给煤机主要都是由：封闭壳体、输送系统（输送机架、驱动装置、计量胶带、清扫器、防跑偏装置等），称重系统（称重传感器、速度传感器、称重仪表等），清扫系统、温度检测系统、快速关断装置及电气控制系统和安装附件等组成，并可根据用户要求扩展。

【主要技术参数】【工作条件】

检定精度：±0.25% 环境温度：

秤量范围：0～400t/h 机械：-20℃～50℃

皮带宽度：500～1200mm 仪表：-20℃～40℃

调速范围：变频器调速（可选）电源电压：220V（±10%、-15%）

电流输出：4～20mA正比于流量（可选） 50HZ±2%

通讯接口：RS232或RS485C（可选）机体耐压：0.35MPa

远传传输：1200m 皮带耐高温：120℃～200℃（可选）

【系统特点】

1、坚固的封闭外壳采用耐压结构设计，密封严密可防止漏风和煤粉外漏，并能经得住0.35Mpa的压力；；

2、所有出轴点采用盘根密封，满足设备承压要求；

3、前后检修门采用卡槽式结构，检查窗采用盲孔结构连接，有效提高密封效果；

4、设有密封风接口，采用多点式出风结构，提高密封效果，有效隔离热风；

5、主动滚筒表面具有人字型橡胶层，驱动力强，防止皮带跑偏；

6、从动滚筒采用腰鼓形以及自清洁结构，能有效防止胶带跑偏和粘煤现象；

7、给煤机两端设有方便的检修端门，带有观察窗；

8、进口部分设有滑动调节式整形门，保证料流均匀

9、检测和更换胶带方便快捷，通过给煤机侧面检修窗直接操作，缩小维修空间；

10、称重和输送组合部件可从壳体内抽出，便于维护和检修；

11、变频无级调速，运行平稳、可满足现场开环或闭环，调节不同流量的要求；

12、皮带采用环形无接头裙边阻燃胶带，不撒料，保证最小伸缩率；

13、链条刮板式清扫装置可自动清扫机内积尘；

14、快速关断装置，电动或气动式高温隔离阀门，防止热风回流，安全性高；

15、完善的报警系统，及时发现和排除堵煤、断煤、皮带跑偏等故障；

16、采用本公司卓越的ICS系列电子皮带秤称重技术、计量准确，长期稳定

17、可与系统设备连锁，实现智能连锁控制；

18、称重显示仪表具有可选的RS232/485通讯接口和4～20mA电流输出。

19、可远传/就地、自动/手动控制功能，可以实现系统的远传自动化管理；

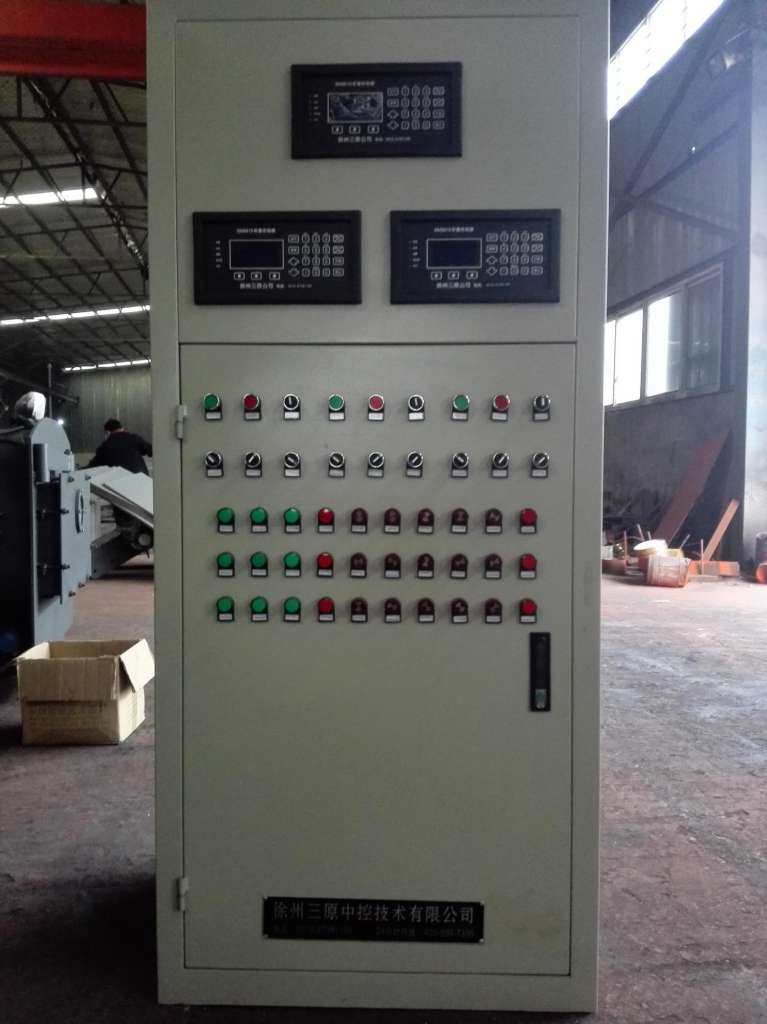

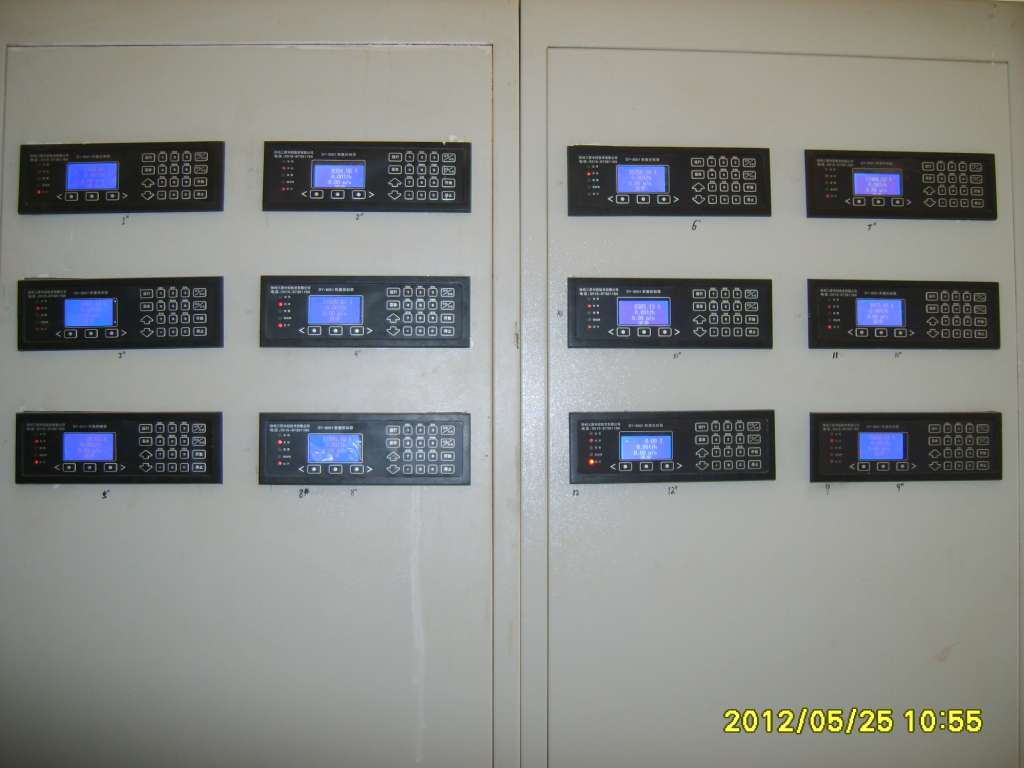

【称重显示控制器】

◆综合精度：±0.01%；
◆显示器为四行屏幕显示，显示瞬时流量、累计量、皮带机运行参数；
◆滚动菜单，可作参数输入设定中文显示，操作简单；
◆多种标定方法，可自动零点和间隔，自动零点跟踪；
◆通讯接口（可选）：标准RS~232C、RS485接口。
◆如有需要，可提供MODBUS通讯功能。
◆可以设定的流量，软件PID调节，实现DCS自动配料系统控制；

◆输入输出端口多：三路可编程输入端口、三路可编程输出端口；

◆打印接口（打印机可选）.

◆调试方便：中文菜单，自动零点校准、自动间隔校准、故障自诊断.

◆数据远传：

a模拟量：实时流量通过电流信号（4－20mA，可选），累计量通过脉冲信号输出至远方

b数字：通过通讯的方式将所有数据传至上位机；

◆故障报警：高流量报警、低流量报警、停机报警、外报警等多种报警信号；

◆通讯功能：标准RS232和标准RS484接口，波特率可调，地址可设置，可以多台仪表进行联网；。

◆称重仪表有面版嵌入式和壁挂式两种，可满足各种现场的不同要求。

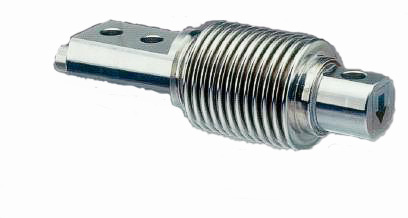

【称重传感器】
我公司选用的称重传感器为电阻应变片式拉（压）力传感器。
